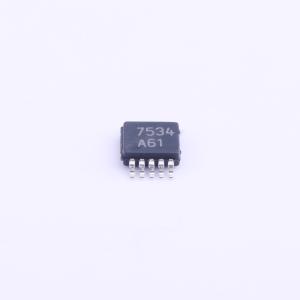

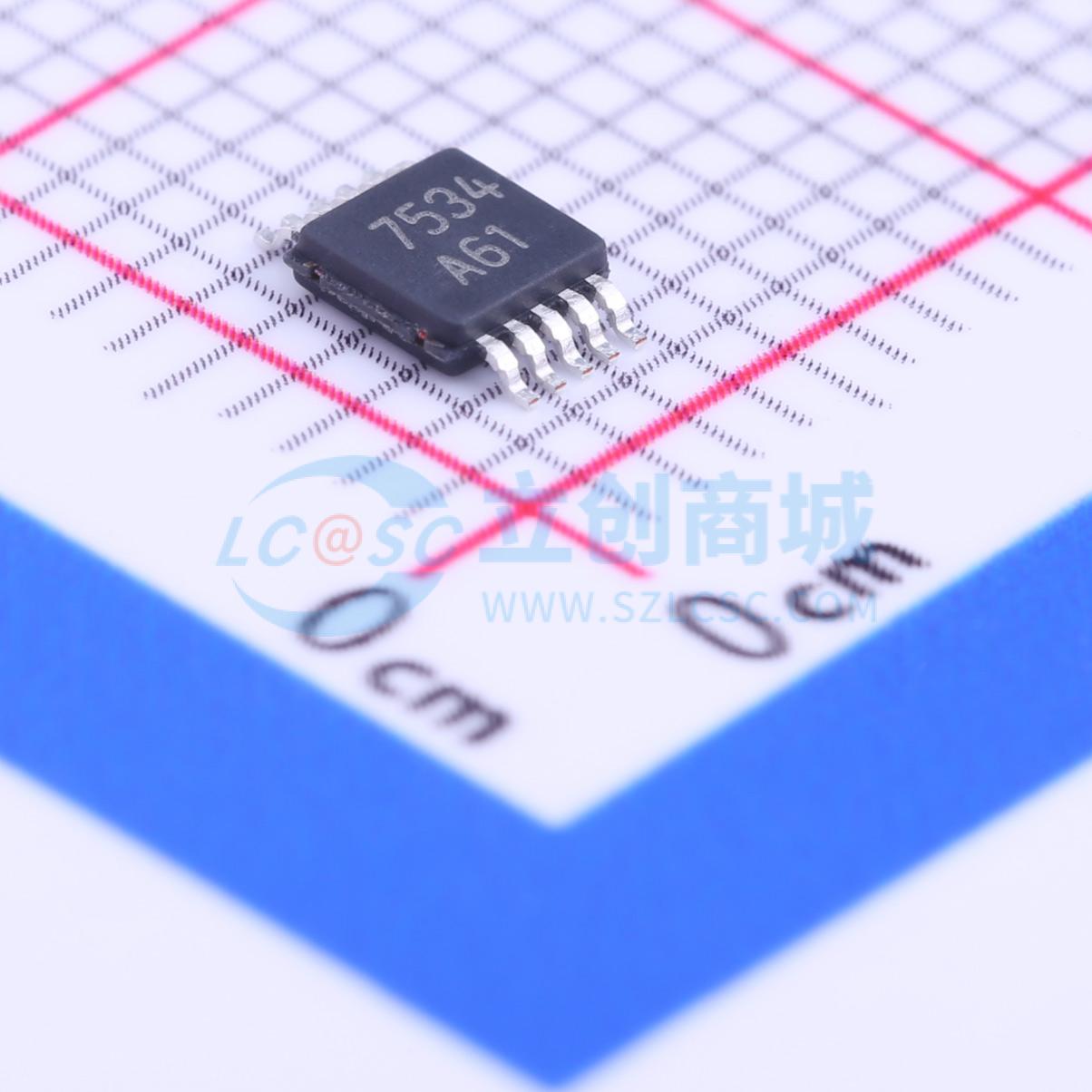

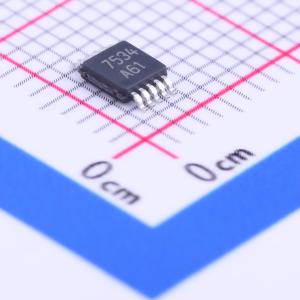

LMV712MM/NOPB
LMV712MM/NOPB
- 描述
- LMV712-N 双路、5.5V、5MHz、RRIO、35mA 输出电流运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMV712MM/NOPB
- 商品编号
- C206040
- 商品封装
- VSSOP-10-0.5mm
- 包装方式
- 编带
- 商品毛重
- 0.148克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 5MHz | |
| 输入失调电压(Vos) | 400uV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 5V/us | |
| 输入偏置电流(Ib) | 115pA | |
| 输入失调电流(Ios) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 20nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 1.22mA | |
| 输出电流 | - | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 2.7V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 使能/关断功能 |
商品概述
LMV712-N/LMV712-N-Q1是具有独立关断功能的低功耗、低噪声、高输出RRIO双路运算放大器，采用高性能BiCMOS工艺，适用于需要轨至轨输入以及高速度和低噪声的场景，可处理容性负载最高200pF，不会产生振荡。产品可确保在2.7V至5.5V电压下正常运行，提供两个独立关断引脚，支持单独关断各个器件，可将电源电流降低到不足1μA（典型值），脱离关断模式时输出电压快速平稳上升，不会产生毛刺脉冲。产品提供多种节省空间的封装，可满足小尺寸、低功耗的使用需求。
商品特性
- 可提供汽车级AEC-Q100 1级版本（仅LMV712-N）
- 增益带宽积为5MHz
- 压摆率为5V/μs
- 低噪声，参数为20nV/√Hz
- 每通道电源电流为1.22mA
- 输入失调电压VOS< 3mV（最大值）
- 可确保在2.7V至5.5V电压下正常运行
- 工作温度范围为-40℃至125℃
- 具备轨至轨输入和输出特性
- 单位增益稳定
- 关断电流为1.5μA
- 开通时间为2.2μs
- 提供10引脚DSBGA、10引脚WSON、10引脚VSSOP三种小型封装
- 支持单独关断单个通道，关断后电源电流可降至不足1μA（典型值）
- 可处理最高200pF容性负载，不会产生振荡
- 脱离关断模式时输出电压上升快速平稳，无毛刺脉冲
应用领域
- 功率放大器控制环路
- 手机
- 便携式设备
- 无线LAN
- 无线电系统
- 无绳电话
- 电池供电类便携式电子产品
