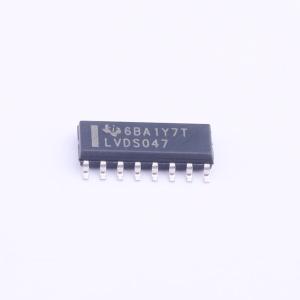

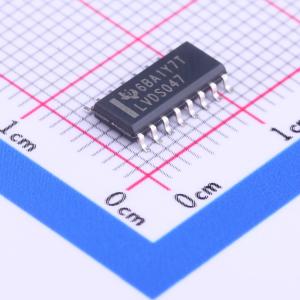

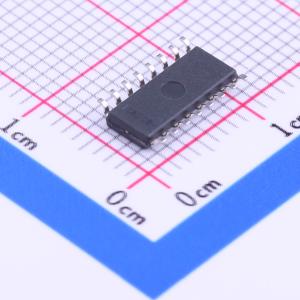

SN65LVDS047D

LVDS四通道差分线驱动器

描述: SN65LVDS047是一款四通道差分线驱动器，实现低电压差分信号(LVDS)的电气特性。这种信号技术降低了输出电压电平，减少了功耗，提高了切换速度，并允许在3.3V电源轨上运行。
品牌名称: TI(德州仪器)
商品型号: SN65LVDS047D
商品编号: C206036
商品封装: SOIC-16
包装方式: 管装
商品毛重: 0.296克(g)

商品参数

商品概述

SN65LVDS047是四路差分线路驱动器，可实现低电压差分信号LVDS的电气特性。该信号技术将原有5V差分标准电平的输出电压降低，可减少功耗，提高开关速度，支持在3.3V电源下工作。器件使能时，四个电流模式驱动器中的任意一个在接入100Ω负载时，可输出最小幅值为247mV的差分输出电压。器件工作范围为-40℃至85℃，内置有限的静电放电保护，存储操作过程中需采取措施避免器件内部MOS栅极受静电损坏，符合TIA/EIA-644 LVDS标准，提供SOIC和TSSOP封装。

商品特性

支持最高400Mbps 200MHz信号速率
流通型引脚排列，简化印刷电路板布局
差分偏斜最大为300ps
典型传播延迟为1.8ns
采用3.3V电源设计
差分信号电平为±350mV
掉电状态下LVDS输出为高阻抗
符合TIA/EIA-644 LVDS标准
工业工作温度范围为-40℃至85℃
提供SOIC和TSSOP封装
内置有限的静电放电保护

应用领域

用于阻抗约100Ω介质上的点到点、多点基带数据传输
可适配印刷电路板走线、背板、电缆等多种传输介质

	属性	参数值
	商品目录	LVDS芯片
	类型	驱动器
	驱动器数	4
	接收器数	0
	工作电压	3V~3.6V

	属性	参数值
	数据速率	400Mbps
	工作温度	-40℃~+85℃
	电平标准	LVDS
	功能特性	低功耗待机/失效自动关断
