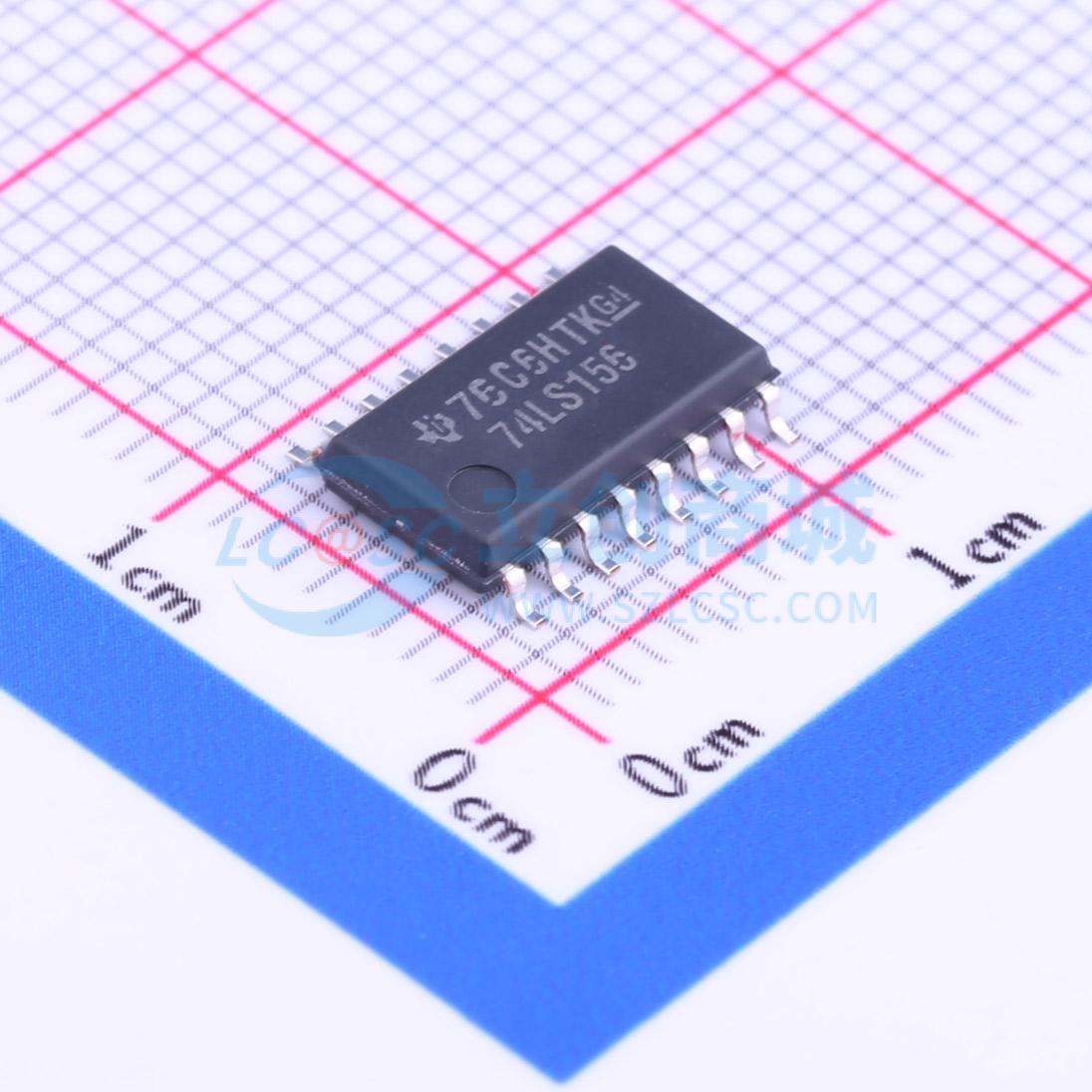

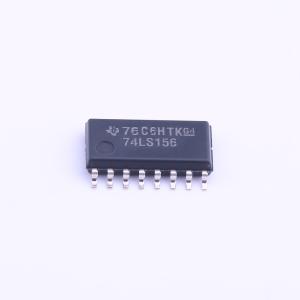

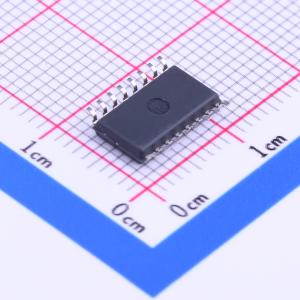

温馨提醒：图片仅供参考，商品以实物为准

SN74LS156NSR

双2线至4线译码器/多路分配器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74LS156 具有集电极开路输出的双通道 2 线至 4 线解码器/多路信号分离器
品牌名称: TI(德州仪器)
商品型号: SN74LS156NSR
商品编号: C206039
商品封装: SO-16
包装方式: 编带
商品毛重: 0.8克(g)

商品参数

商品概述

这些单片晶体管-晶体管逻辑（TTL）电路在一个16引脚封装中集成了双路1线到4线的解复用器，具有独立的选通输入和共用的二进制地址输入。当两部分都通过选通被使能时，共用的二进制地址输入会依次选择并路由相关的输入数据至每部分的适当输出。独立的选通允许根据需要激活或抑制每个4位部分。应用于1C输入的数据在其输出处被反相，而应用于2C输入的数据在其输出处不被反相。1C数据输入后的反相器允许在无需外部门控的情况下用作3到8线解码器或1到8线解复用器。所有这些电路上都提供了输入箝位二极管，以最小化传输线效应并简化系统设计。

应用领域

双路2线至4线译码器
双路1线至4线多路分解器
三到八线解码器/多路分解器
1线至8线多路分解器

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	-
	电源极性	单电源
	工作电压	4.75V~5.25V
	灌电流(IOL)	8mA

	属性	参数值
	拉电流(IOH)	100uA
	工作温度	0℃~+70℃
	传播延迟(tpd)	51ns@5V,15pF
	静态电流(Iq)	10mA
	功能	反向
