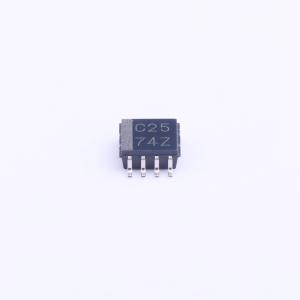

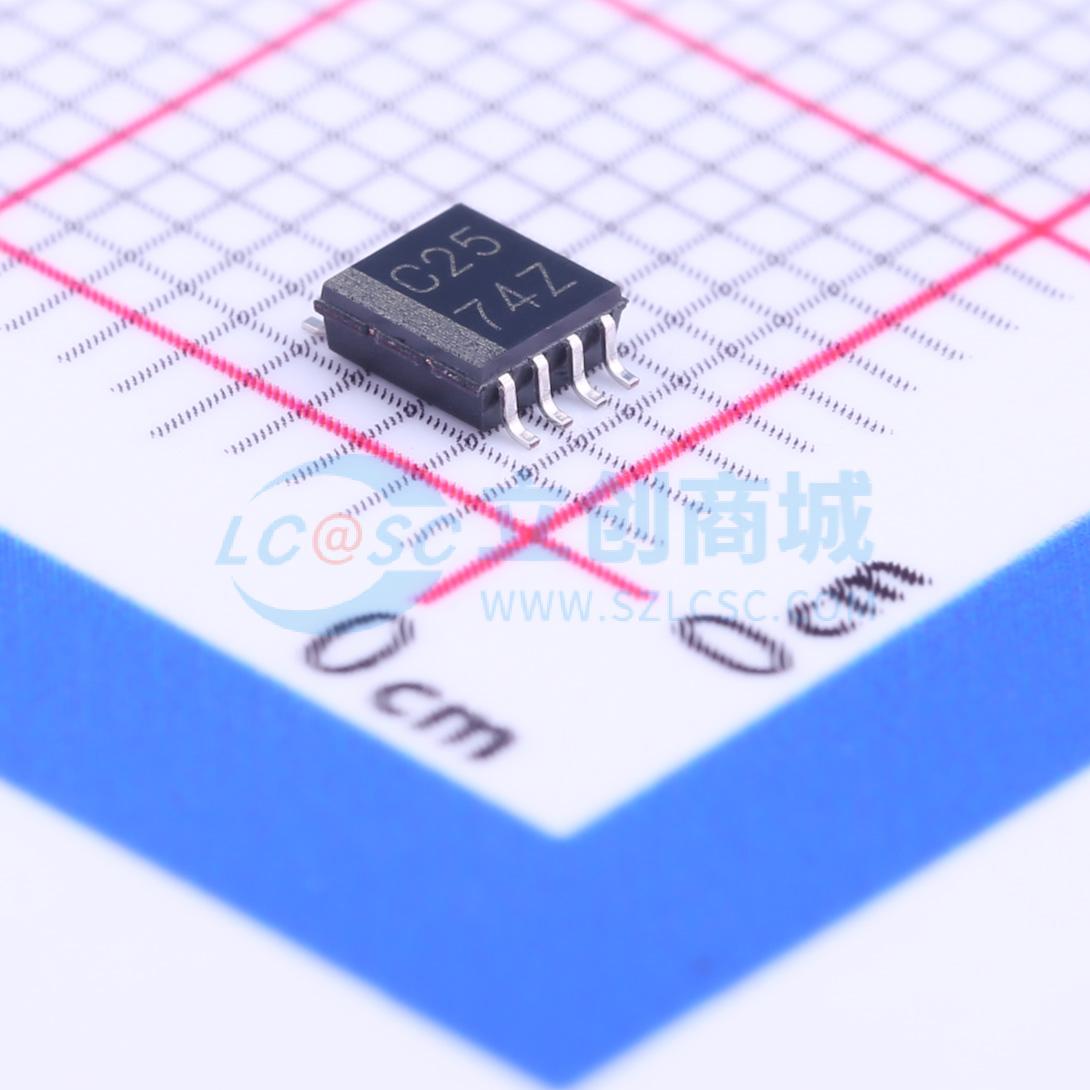

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC2G125DCTR
双路三态输出总线缓冲门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC2G125 具有三态输出的 2 通道、1.65V 至 5.5V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC2G125DCTR
- 商品编号
- C206035
- 商品封装
- SSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 4.3ns@3.3V,50pF | |
| 功能特性 | 掉电隔离；输出使能；电平转换 |
商品概述
SN74LVC2G125是一款双总线缓冲门，设计用于1.65V~5.5V VCC工作电压范围。该器件带有三态输出的双线路驱动器，当对应的输出使能OE输入为高电平时，输出禁用。为确保器件在上电或掉电期间保持高阻抗状态，OE应通过上拉电阻连接至VCC，电阻的最小值由驱动器的灌电流能力决定。该器件针对采用Ioff的部分掉电应用进行了全规格设计，Ioff电路可禁用输出，防止器件掉电时产生有害的反向电流。NanoFree封装技术采用裸片作为封装。
商品特性
- ESD防护性能超出JESD 22标准，支持2000V人体模型、1000V带电器件模型
- 可提供NanoFree封装
- 支持5V VCC工作
- 输入可承受最高5.5V电压
- 在3.3V条件下最大传输延迟tpd为4.3ns
- 低功耗，最大ICC为10μA
- 3.3V条件下输出驱动为±24mA
- 具备典型输出接地反弹VOLP、典型输出VOH下冲VOHV
- Ioff支持热插入、部分掉电模式和反向驱动保护
- 可作为电平转换，将最高5.5V的输入降压转换至VCC电平
- 闩锁性能超出100mA，符合JESD 78 II类标准
- 3.3V VCC、25℃条件下，低电平输出小于0.8V
- 3.3V VCC、25℃条件下，高电平输出大于2V
- 具备平衡推挽输出、CMOS输入、钳位二极管、过压容限输入
应用领域
- 电缆调制解调器端接系统
- 高速数据采集与生成
- 高压电机控制
- 电力线通信调制解调器
- 内置或外置固态硬盘
- 可扩展平台视频广播与基础设施
- 基于IP的多格式转码器视频广播
- 视频通信系统
