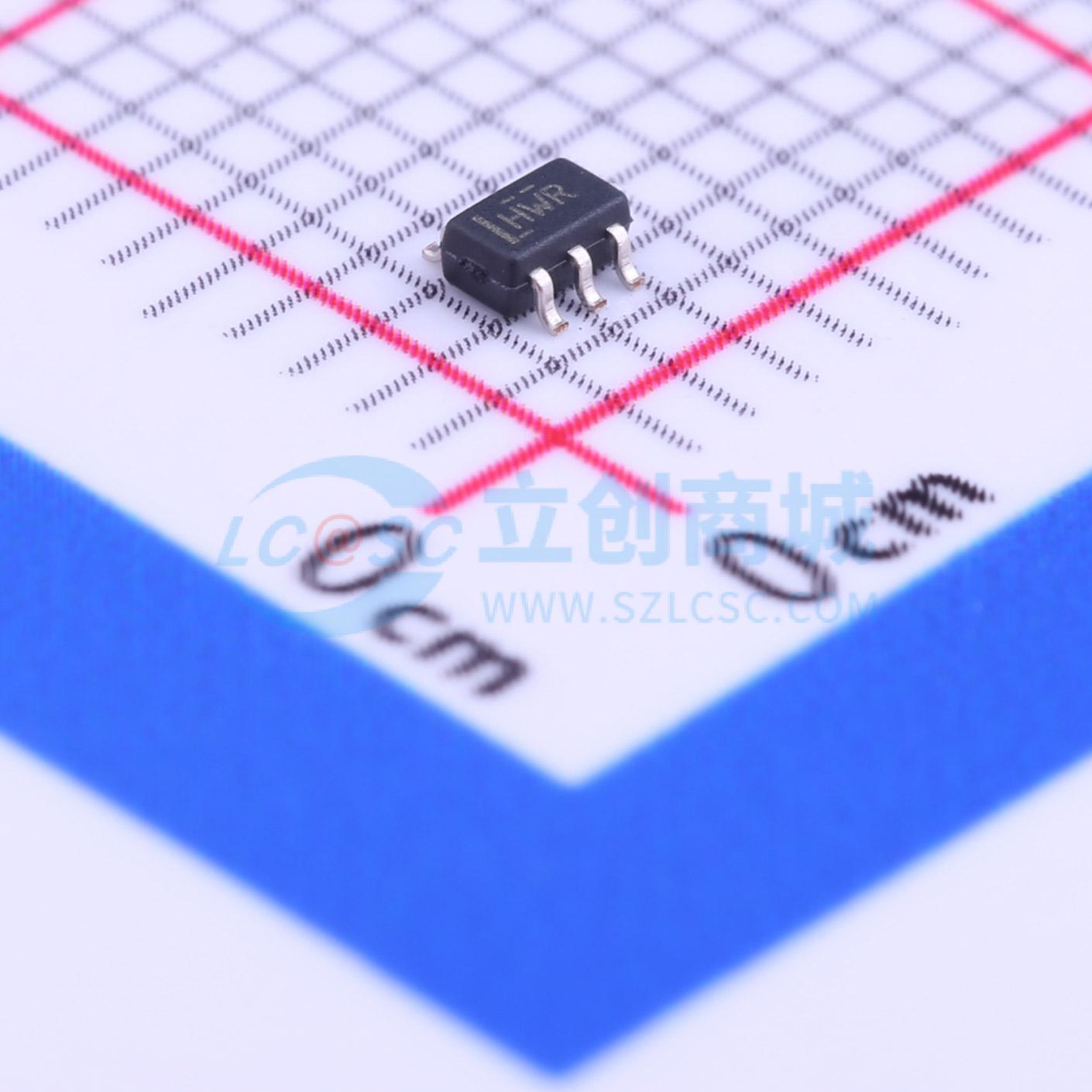

温馨提醒：图片仅供参考，商品以实物为准
SN74AUP1G79DCKR
单路上升沿D型触发器 低功耗
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AUP1G79 低功耗单路上升沿 D 级触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AUP1G79DCKR
- 商品编号
- C206015
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 800mV~3.6V | |
| 时钟频率(fc) | 266MHz | |
| 功能 | - | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 输出类型 | 推挽式 | |
| 传播延迟(tpd) | 5.8ns@3.3V,30pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74AUP系列 | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 静态电流(Iq) | 500nA | |
| 输入电容 | 1.5pF | |
| 工作温度 | -40℃~+85℃ | |
| 同步/异步 | - | |
| 建立时间 | 600ps | |
| 保持时间 | 0ns |
商品概述
SN74AUP1G79是一款单路正边沿触发D型触发器，所属系列产品可满足电池供电便携式应用的低功耗需求，在0.8V~3.6V的整个电源电压范围内可保持极低的静态与动态功耗，有助于延长电池续航，同时可保持优异的信号完整性。当数据输入端D的数据满足建立时间要求时，数据会在时钟脉冲的上升沿传输至Q输出端，时钟触发发生在特定电压电平，与时钟脉冲的上升时间无直接关联；保持时间间隔结束后，D输入端的数据发生改变不会影响输出端电平。该器件完全支持部分掉电应用，断电时相关电路会禁用输出，阻止电流回流进入器件，避免器件受损，可提供多种封装形式。
商品特性
- 可提供NanoStar封装，该封装技术以裸片作为封装
- 静态功耗低，最大静态功耗I_CC为0.9μA
- 动态功耗低，3.3V下典型动态功耗C_pd为3pF
- 输入电容低，典型输入电容C_i为1.5pF
- 低噪声，过冲和下冲小于VCC的十分之一
- I_off支持部分掉电模式运行
- 输入带迟滞特性，允许缓慢输入转换，提升输入开关抗干扰能力，3.3V下典型迟滞电压V_hys为250mV
- 电源电压工作范围宽，范围为0.8V~3.6V
- 针对3.3V工作进行了优化
- 支持3.6V I/O耐受，可兼容混合模式信号运行
- 3.3V下最大传输延迟t_pd为4ns
- 适用于点到点应用
- 锁存性能超过100mA，符合JESD 78 II类标准
- ESD性能符合JESD 22测试标准，人体模型可达2000V II类，带电器件模型可达1000V
应用领域
- 条码扫描器
- 线缆解决方案
- 电子书
- 嵌入式个人电脑
- 温度或压力传感现场变送器
- 指纹生物识别设备
- 供暖、通风与空调系统
- 网络附加存储
- 服务器主板与电源单元
- 软件定义无线电
- 高清电视、液晶电视、数字电视
- 视频通信系统
- 无线数据接入卡、耳机、键盘、鼠标、网卡
