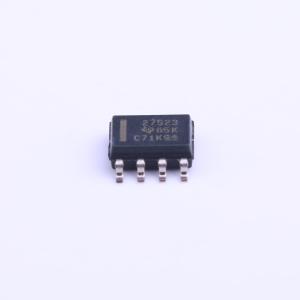

UCC27523D

描述: UCC27523 双路 5A 高速低侧电源 MOSFET 驱动器
品牌名称: TI(德州仪器)
商品型号: UCC27523D
商品编号: C206023
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.173克(g)

商品参数

商品概述

UCC2752x系列器件为双通道、高速、低端栅极驱动器件，能够有效驱动MOSFET和IGBT功率开关。UCC2752x采用的设计从本质上降低了直通电流，可向容性负载提供高达5A源电流和5A灌电流的高峰值电流脉冲，具备轨到轨驱动能力和极短的传播延迟（典型值为13 ns）。此外，该驱动器的两个通道内部传播延迟相匹配。这些延迟非常适合需要关键时序双栅极驱动的应用，如同步整流器。这也允许将两个通道并联，以有效提高电流驱动能力，或用一个输入信号并联驱动两个开关。输入引脚阈值基于与TTL和CMOS兼容的低压逻辑，该逻辑固定且与VDD电源电压无关。高低阈值之间的宽滞后特性提供了出色的抗噪能力。

商品特性

行业标准引脚排列，两个独立的栅极驱动通道
5A峰值源电流和灌电流驱动能力
每个输出均有独立使能功能
与TTL和CMOS兼容的逻辑阈值，与电源电压无关
具有滞后特性的逻辑阈值，具备高抗噪能力
输入和使能引脚电压电平不受VDD引脚偏置电源电压限制
4.5V至18V单电源供电范围
在VDD欠压锁定（UVLO）期间输出保持低电平（确保上电和断电时无干扰运行）
快速传播延迟（典型值为13 ns）
快速上升和下降时间（典型值分别为7 ns和6 ns）
两个通道之间的延迟匹配典型值为1 ns
两个输出可并联以提供更高驱动电流
输入浮空时输出保持低电平
提供PDIP (8)、SOIC (8)、MSOP (8) PowerPAD和3mm × 3mm WSON - 8封装选项
工作温度范围为 - 40℃至140℃

应用领域

开关模式电源
DC - DC转换器
电机控制
太阳能电源
新兴宽带隙功率器件（如GaN）的栅极驱动

交货周期

订货1-3个工作日

购买数量

(1500个/管，最小起订量 1 个)

个

起订量：1 个1500个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	IGBT；MOSFET
	驱动通道数	2
	灌电流(IOL)	5A

	属性	参数值
	拉电流(IOH)	5A
	工作电压	4.5V~18V
	上升时间(tr)	7ns
	下降时间(tf)	9ns
	工作温度	-40℃~+140℃
