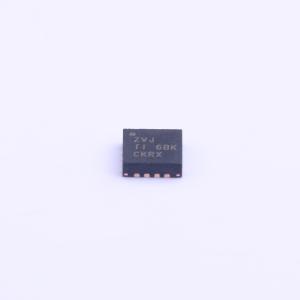

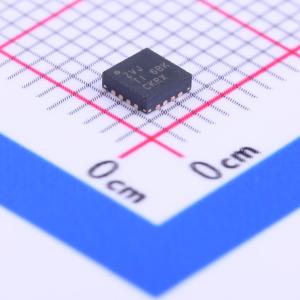

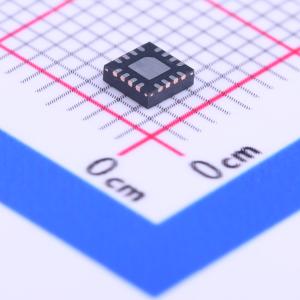

PCA9534ARGTR

带中断输出和配置寄存器的8位I²C和SMBus低功耗I/O扩展器

描述: PCA9534A 具有中断和配置寄存器的 8 位 2.3V 至 5.5V I2C/SMBus I/O 扩展器
品牌名称: TI(德州仪器)
商品型号: PCA9534ARGTR
商品编号: C206018
商品封装: VQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

	属性	参数值
	支持设备数量	8
	静态电流(Iq)	1uA
	输出高电平(VOH)	4V
	输出低电平(VOL)	700mV
	功能特性	内置LED驱动；复位功能；级联与地址扩展
	工作电压	2.3V~5.5V
	工作温度	-40℃~+85℃

商品概述

PCA9534A是远程8位I2C和SMBus低功耗I/O扩展器，用于两线双向I2C总线，工作电源电压范围为2.3V至5.5V，可为微控制器提供通用远程I/O扩展。器件包含8位配置寄存器、输入端口寄存器、输出端口寄存器和极性反转寄存器，加电时所有I/O默认配置为输入，系统主控可配置I/O为输入或输出，各输入输出数据保存在对应寄存器中，输入端口极性可通过极性反转寄存器转换，所有寄存器均可被系统主控读取。发生超时或不当操作时，可通过上电复位功能将寄存器恢复为默认状态，初始化I2C/SMBus状态机完成器件复位。开漏中断输出会在输入状态改变时激活，用于通知系统主控输入状态发生变化。三个硬件地址引脚可设置固定I2C地址，允许最多八个器件共享同一I2C/SMBus，和同类型器件结合使用时，总线上最多可容纳十六个器件。输出为锁存输出，可直接驱动LED，整体功耗低。

商品特性

最大待机电流消耗为1μA，功耗低
属于I2C至并行端口扩展器
配备开漏电路低电平有效中断输出
工作电源电压范围为2.3V至5.5V
I/O端口可耐受5V电压
支持400kHz快速I2C总线
三个硬件地址引脚，支持最多八个器件同时接入I2C/SMBus
集成输入和输出配置寄存器、极性反转寄存器
内置上电复位，加电时所有通道均配置为输入，加电无干扰
SCL和SDA输入端配备噪声滤波器
锁存输出具备高电流驱动能力，可直接驱动LED
闩锁性能超过100mA，符合JESD 78 II类规范要求
ESD保护性能超过JESD 22规范要求，可耐受2000V人体放电模型、200V机器放电模型、1000V带电器件模型
去除内部I/O上拉电阻，大幅降低I/O保持低电平时待机模式的功耗

应用领域

微控制器系统的远程I/O扩展
LED直接驱动

	属性	参数值
	商品目录	I/O扩展器
	接口类型	I2C；SMBus
	I/O 数量	8
	是否有中断输出	有中断输出
	输出类型	推挽式
	灌电流(IOL)	25mA
	拉电流(IOH)	10mA
	时钟频率(fc)	400kHz
