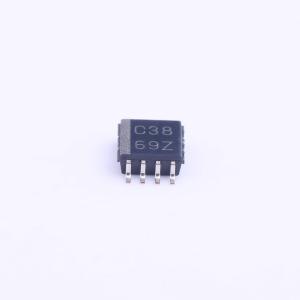

  • SN74LVC2G38DCTR商品缩略图

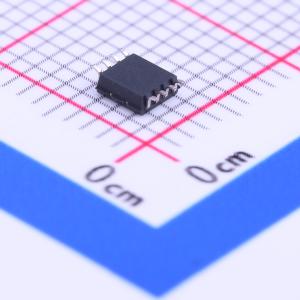

  • SN74LVC2G38DCTR商品缩略图

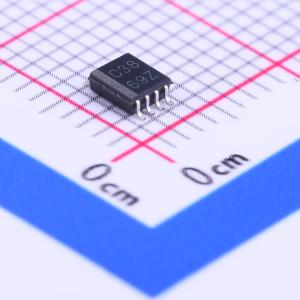

  • SN74LVC2G38DCTR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74LVC2G38DCTR

SN74LVC2G38DCTR

描述
SN74LVC2G38 具有漏极开路输出的 2 通道、2 输入、1.65V 至 5.5V 与非门
品牌名称
TI(德州仪器)
商品型号
SN74LVC2G38DCTR
商品编号
C206020
商品封装
MSOP-8​
包装方式
编带
商品毛重
0.047克(g)

商品参数

属性参数值
商品目录逻辑门
逻辑类型与非门
门电路数量2
工作电压1.65V~5.5V
静态电流(Iq)10uA
灌电流(IOL)32mA
拉电流(IOH)-
输入高电平(VIH)1.7V~2V
输入低电平(VIL)700mV~800mV
属性参数值
输出高电平(VOH)-
输出低电平(VOL)550mV;100mV;400mV;300mV;450mV
系列74LVC系列
传播延迟(tpd)3.9ns@5V,50pF
工作温度-40℃~+85℃
每门输入数量2
功能特性局部关断模式;带电插入保护;后驱动保护
输入类型-
输出类型开漏

商品概述

SN74LVC2G38适用于1.65 V 至 5.5 V VCC工作条件。该器件是一款带开漏输出的双路两输入与非缓冲门,在正逻辑下实现布尔函数Y = 非A·非B 或 Y = 非A + 非B。NanoFree™封装技术采用芯片直接作为封装。该器件针对使用Ioff的部分掉电应用做了完整规格定义。Ioff电路会禁用输出,防止器件掉电时产生损坏性的反向电流流过器件。存储或操作过程中,应将引脚短接或将器件放置在导电泡沫中,防止静电损坏MOS门。

商品特性

  • 提供NanoFree™封装
  • 支持5 V VCC工作
  • 输入可承受最高5.5 V电压
  • 在3.3 V下最大tpd为4 ns
  • 低功耗,最大Icc为10 μA
  • 在3.3 V下输出驱动为±24 mA
  • 在VCC = 3.3 V、TA = 25℃下,典型输出地弹(VOLP) < 0.8 V
  • 在VCC = 3.3 V、TA = 25℃下,典型输出VOH下冲(VOHV) > 2 V
  • Ioff支持热插入、部分掉电模式操作和反向驱动保护
  • 锁存性能超过JESD 78 II类规范的100 mA
  • ESD保护超过JESD 22规范
  • 2000 V人体模型(A114-A)
  • 200 V机器模型(A115-A)
  • 1000 V充电器件模型(C101)
