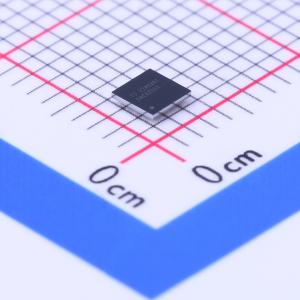

TLV320DAC3203IYZKT

TLV320DAC3203（有时是指DAC3203）是一款灵活、低功耗、低压立体声音频编码器，此编码器带有可编程输出、PowerTune功能、固定的预定义且可参数化的信号处理块、集成型PLL、集成LDO和灵活的数字接口。包括时钟和引脚复用在内的大范围基于寄存器的功率、输入/输出通道配置、增益、效应控制使得此器件能够精准的针对其目标应用。 与先进的PowerTune技术组合在一起，此器件能够覆盖从8kHz单声道声音回放到192kHz DAC回放的运行，从而使它成为便携式电池供电类音频和电话通讯应用的理想选择。 回放路径提供针对滤波和效应、真实差分输出信号、灵活的DAC和模拟输入信号混频的信号处理模块以及可编程音量控制。TLV320DAC3203包含两个高功率输出驱动器，此驱动器可被配置成多种方式，其中包括立体声和单声道桥式负载(BTL)。集成的PowerTune技术使得此器件能够被调节到最佳的功耗 - 性能平衡点。移动应用经常有多个使用情况，在被用于移动环境的同时又需要极低功耗运行。当被用在插座环境中时，功耗通常不是最关心的问题，而最小的可能噪声显得更加重要。借助于PowerTune，TLV320DAC3203能够同时满足两个情况。 对于TLV320DAC3203的模拟部分的电源电压范围为1.5V - 1.95V，对于数字部分的电源电压范围为1.26V - 1.95V。为了简化系统级设计，一个低压降稳压器(LDO)用于从范围为1.8V至3.6V的输入电压中生成合适的模拟电源。所支持的数字I/O电压范围为1.1V - 3.6V。 TLV320DAC3203所需的内部时钟可取自多个源，其中包括MCLK，BCLK，通用输入输出(GPIO)引脚或者内部PLL的输出，在这里，到PLL的再次输入可取自MCLK，BCLK或者GPIO引脚。虽然在内部使用，分数倍分频PLL确保了合适时钟信号的可获得性，不建议将其使用在最低功率设置中。PLL具有高度的可编程性，并能够接受频率范围为512kHz至50MHz的可用输入时钟。 此器件采用4mm×4mm QFN和2.7mm×2.7mm晶圆级芯片封装(WCSP)封装。

• 具有100dB信噪比(SNR)的立体声音频数模转换器(DAC)
• 4.1mW立体声48ksps回放
• PowerTune™
• 大范围的信号处理选项
• 立体声双耳式耳机输出
• 低功耗模拟旁路模式
• 可编程锁相环(PLL)
• 集成型低压降稳压器(LDO)
• 4mm×4mm QFN和2.7mm×2.7mm晶圆级芯片封装(WCSP)封装

• 移动手持机通信
• 便携式计算机
