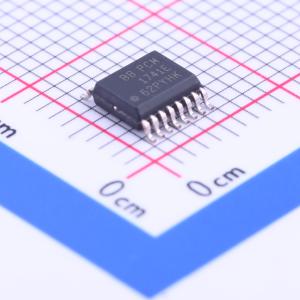

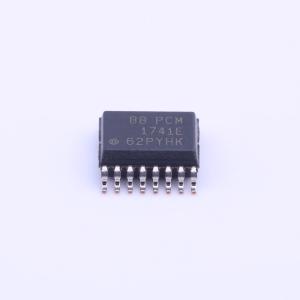

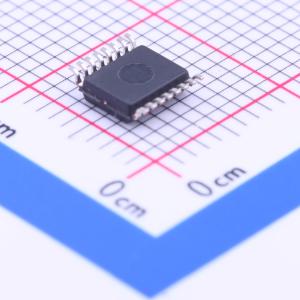

PCM1741E

PCM1741是一款CMOS单片集成电路，在小型SSOP - 16封装中集成了立体声数模转换器（DAC）和支持电路。数据转换器采用增强型多级Δ - Σ架构，该架构采用四阶噪声整形和8级幅度量化，以实现出色的动态性能并提高对时钟抖动的耐受性。PCM1741可接受16位至24位数据的行业标准音频数据格式，便于与音频DSP和解码器芯片接口。支持高达100kHz的采样率。通过支持寄存器写入功能的三线串行控制端口可访问全套用户可编程功能。

• 24位分辨率
• 模拟性能（VCC = +3.3V）：动态范围：典型值98dB；信噪比：典型值98dB；总谐波失真加噪声：典型值0.005%；满量程输出：典型值2.05Vp - p
• 8倍过采样数字滤波器：阻带衰减：–55dB；通带波纹：±0.03dB
• 采样频率：5kHz至100kHz；系统时钟：256、384、512、768fS，支持自动检测；可接受16位、18位、20位和24位音频数据
• 数据格式：标准、I2S和左对齐
• 用户可编程模式控制：数字衰减：0dB至–63dB，0.5dB/步；数字去加重；数字滤波器滚降：锐截止或缓截止；软静音；每个输出的零标志
• 3.3V单电源供电
• 5V耐压数字输入
• 小型SSOP - 16封装

• AV接收器
• DVD电影播放器
• 高端PC的DVD附加卡
• HDTV接收器
• 汽车音响系统；其他需要24位音频的应用
