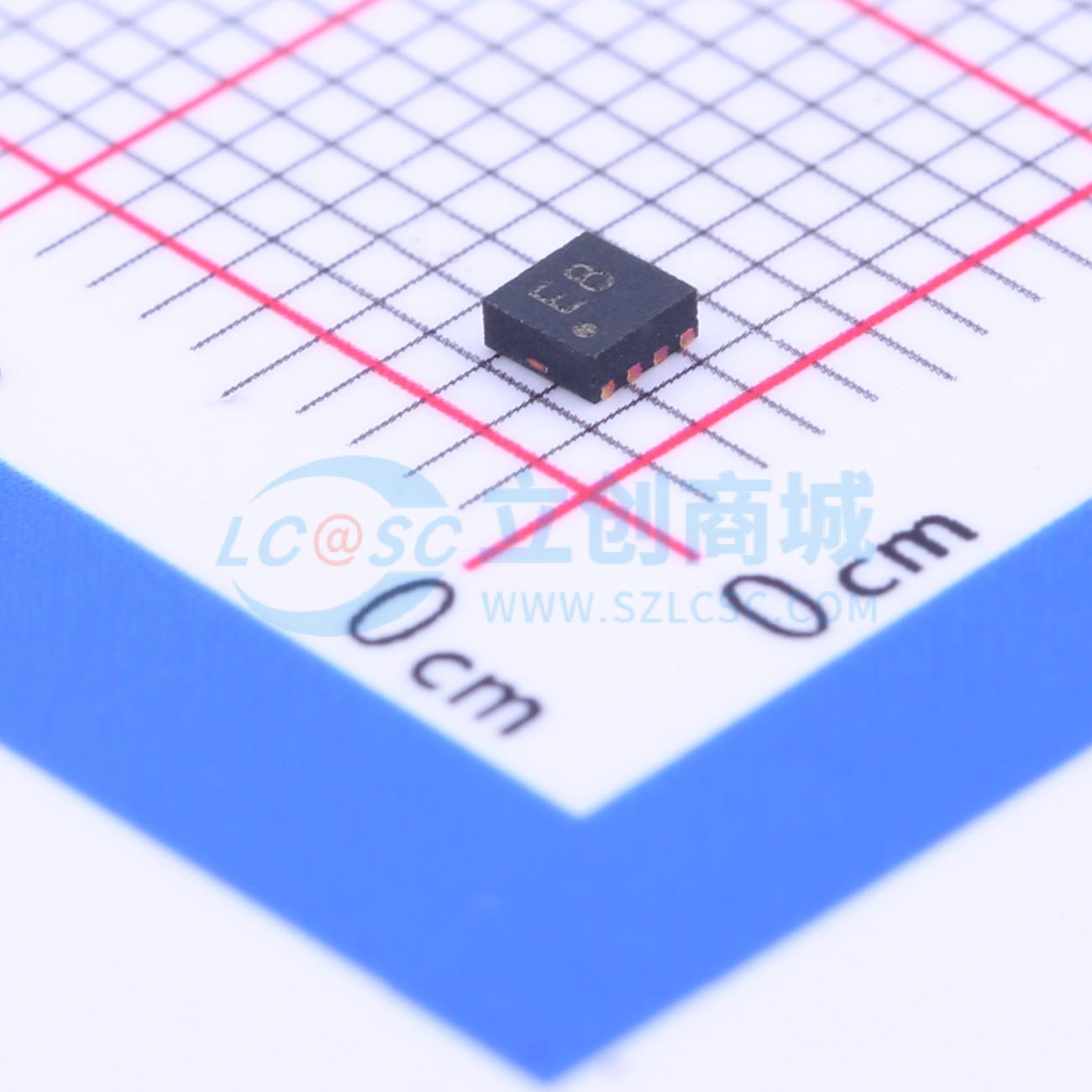

SN65LVDS20DRFT
LVPECL和LVDS中继器/转换器,带使能
- 描述
- 高速差分接收器和驱动器连接成中继器。接收低电压PECL信号并重复为LVDS或PECL输出信号。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65LVDS20DRFT
- 商品编号
- C205962
- 商品封装
- WSON-8-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LVDS芯片 | |
| 类型 | 中继器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 2.375V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 4Gbps | |
| 工作温度 | -40℃~+85℃ | |
| 电平标准 | LVDS;LVPECL | |
| 功能特性 | - |
商品概述
SN65LVDS20和SN65LVP20是连接为中继器的高速差分接收器和驱动器。接收器可接受信号速率高达4 Gbps的低电压正发射极耦合逻辑(PECL)信号,并将其重发为LVDS或PECL输出信号。通过器件的信号路径为差分结构,可实现低辐射发射和最小附加抖动。SN65LVDS20的输出为符合TIA/EIA-644-A标准定义的LVDS电平。SN65LVDP20的输出兼容低电压PECL电平。EN引脚输入低电平使能输出,输入高电平时输出进入高阻态。两个器件的输出均设计用于驱动标称特性阻抗为100Ω的差分传输线。两个器件均提供典型值比VCC低1.35V的电压参考VBB,用于接收单端PECL输入信号。不使用时,VBB应保持不连接或开路。所有器件的工作特性规格范围为-40℃至85℃。这些器件内置有限的ESD保护。在存储或操作过程中,应将引脚短接在一起或将器件放置在导电泡沫中,防止静电损坏MOS栅极。
商品特性
- 支持低电压PECL输入,可输出低电压PECL或LVDS信号
- 信号速率最高可达4 Gbps,时钟速率最高可达2 GHz
- 输出过渡时间为120 ps
- 总抖动小于45 ps
- 传输延迟时间小于630 ps
- 支持2.5-V或3.3-V电源工作
- 采用2-mm x 2-mm小外形无引脚封装
应用领域
- PECL到LVDS电平转换
- 数据或时钟信号放大
