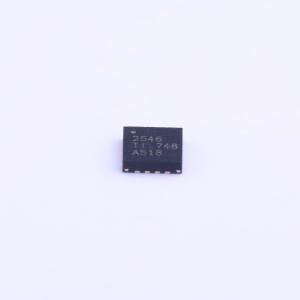

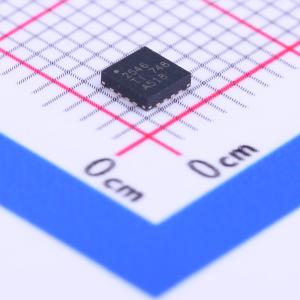

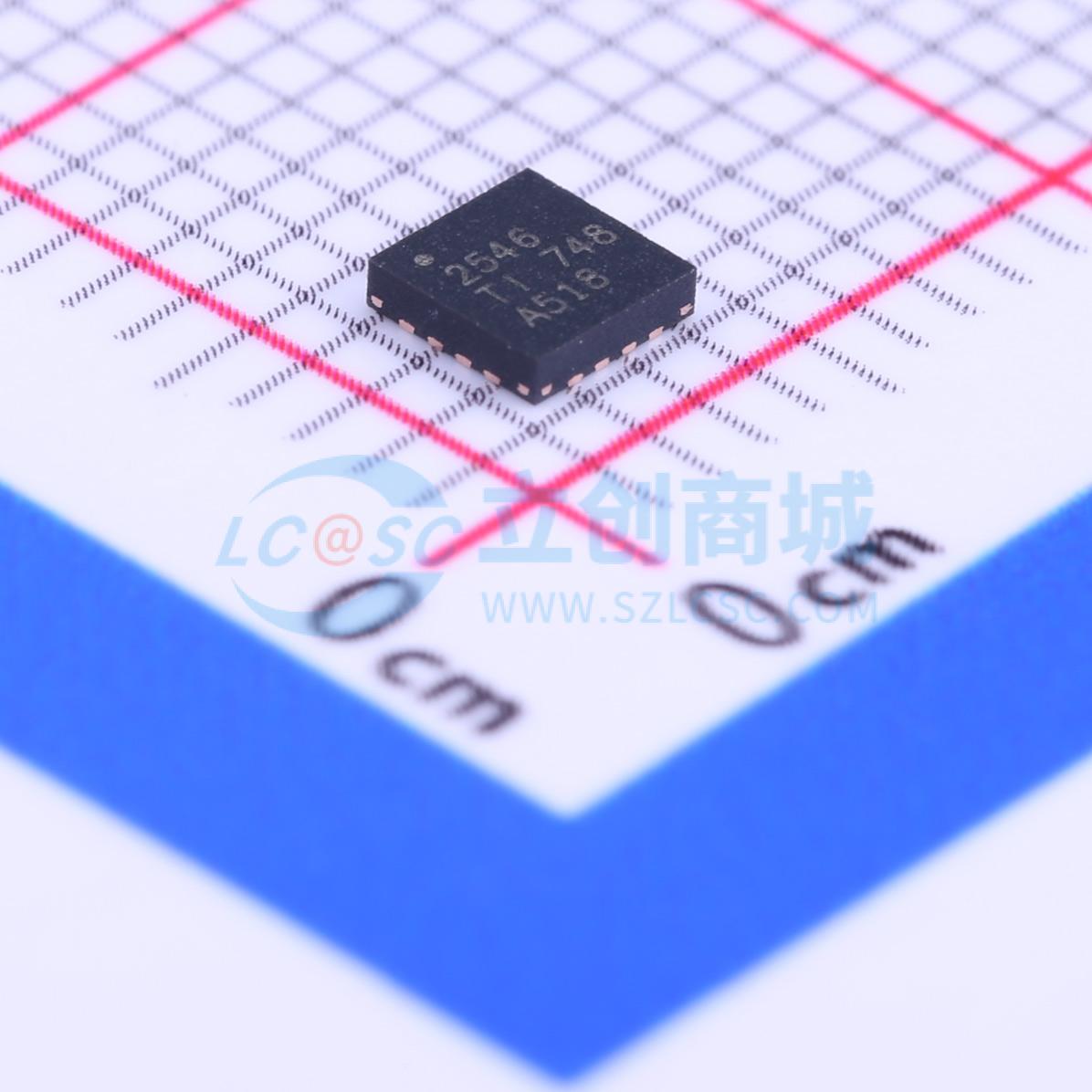

TPS2546RTET

带负载检测功能的USB充电端口控制器及电源开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS2546 具有 CDP/SDP 自动切换功能的 USB 充电端口控制器和具有负载检测功能的 2.5A 电源开关
品牌名称: TI(德州仪器)
商品型号: TPS2546RTET
商品编号: C205974
商品封装: WQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.115克(g)

商品参数

商品概述

TPS2546是一款USB充电端口控制器和电源开关，集成了USB 2.0高速数据线（D+/D-）开关。TPS2546在D+/D-上提供电气信号，以支持特性描述中列出的充电方案。TI使用TPS2546对流行的手机、平板电脑和媒体设备进行充电测试，以确保与符合BC1.2标准和不符合BC1.2标准的设备兼容。

除了为流行设备充电外，TPS2546还支持两种不同的电源管理功能，即通过STATUS引脚实现电源唤醒和端口电源管理（PPM）。电源唤醒功能可在S4/S5充电模式下进行电源控制，而PPM功能则可在多端口应用中管理端口电源。此外，TPS2546还完全支持通过鼠标/键盘（低速和全速）实现系统唤醒（从S3状态）。

TPS2546的73 mΩ电源分配开关适用于可能遇到大电容负载和短路的应用场景。两个可编程电流阈值为设置电流限制和负载检测阈值提供了灵活性。

商品特性

符合USB电池充电规范1.2的D+/D- CDP/DCP模式
符合中国通信行业标准YD/T 1591 - 2009的D+/D-短路模式
通过自动选择支持非BC1.2充电模式：
- D+/D-分压模式2 V/2.7 V和2.7 V/2 V
- D+/D- 1.2 V模式
支持睡眠模式充电和鼠标/键盘唤醒
为不连接CDP端口的设备提供自动SDP/CDP切换
在S4/S5模式下进行负载检测以实现电源控制
在所有充电模式下进行充电和端口电源管理
与USB 2.0和3.0电源开关要求兼容
集成73 mΩ（典型值）高端MOSFET
可调电流限制高达3 A（典型值）
工作范围：4.5 V至5.5 V
最大器件电流：
- 器件禁用时为2 μA
- 器件启用时为270 μA
与TPS2543引脚和物料清单兼容
采用16引脚WQFN（3.00 mm×3.00 mm）封装
DM/DP引脚的ESD额定值为8 kV
获得UL认证文件编号E169910和CB认证

应用领域

USB端口（主机和集线器）
笔记本电脑和台式电脑
通用壁式充电适配器

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	3A

	属性	参数值
	工作电压	4.5V~5.5V
	导通电阻	73mΩ
	工作温度	-40℃~+125℃
	特性	过热保护(OTP)；过流保护(OCP)
