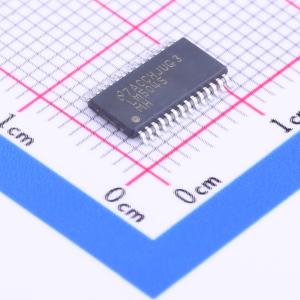

LM5045MH/NOPB

LM5045 PWM控制器具备采用电流模式或电压模式控制实现全桥拓扑电源转换器所需的所有特性。该器件旨在用于输入电压高达100 V的隔离式DC-DC转换器的初级侧。这款高度集成的控制器驱动器为四个外部桥接MOSFET提供双2 A高端和低端栅极驱动器，并为次级侧同步整流MOSFET提供控制信号。外部电阻可对主控制信号和同步整流控制信号之间的前沿和后沿死区时间进行编程。同步整流器的智能启动功能使电源转换器即使在预偏置负载条件下也能单调开启。其他特性包括逐周期电流限制、打嗝模式重启、可编程软启动、同步整流器软启动，以及一个具备同步功能和热关断功能、频率可达2 MHz的振荡器。

• 适用于小尺寸、高密度电源转换器的高度集成控制器
• 高压启动稳压器
• 智能同步整流器启动功能允许线性开启至预偏置负载
• 同步整流器在欠压锁定（UVLO）模式和打嗝模式下禁用
• 两个独立的、可编程的同步整流器死区时间调整
• 四个2 A大电流桥接栅极驱动器
• 宽带宽光耦合器接口
• 可配置为电流模式或电压模式控制
• 双模式过流保护
• 电阻可编程2 MHz振荡器
• 可编程线路欠压锁定（UVLO）和过压保护（OVP）

• 电动自行车
• 电源：电信DC-DC模块：模拟
• 专用分组交换机（PBX）
• 太阳能逆变器
• 矢量信号发生器
• 微波炉
• 点对点微波回传电源：电信/服务器AC/DC电源：双控制器：模拟
• 太阳能微型逆变器
• TETRA基站
• 低端洗衣机
