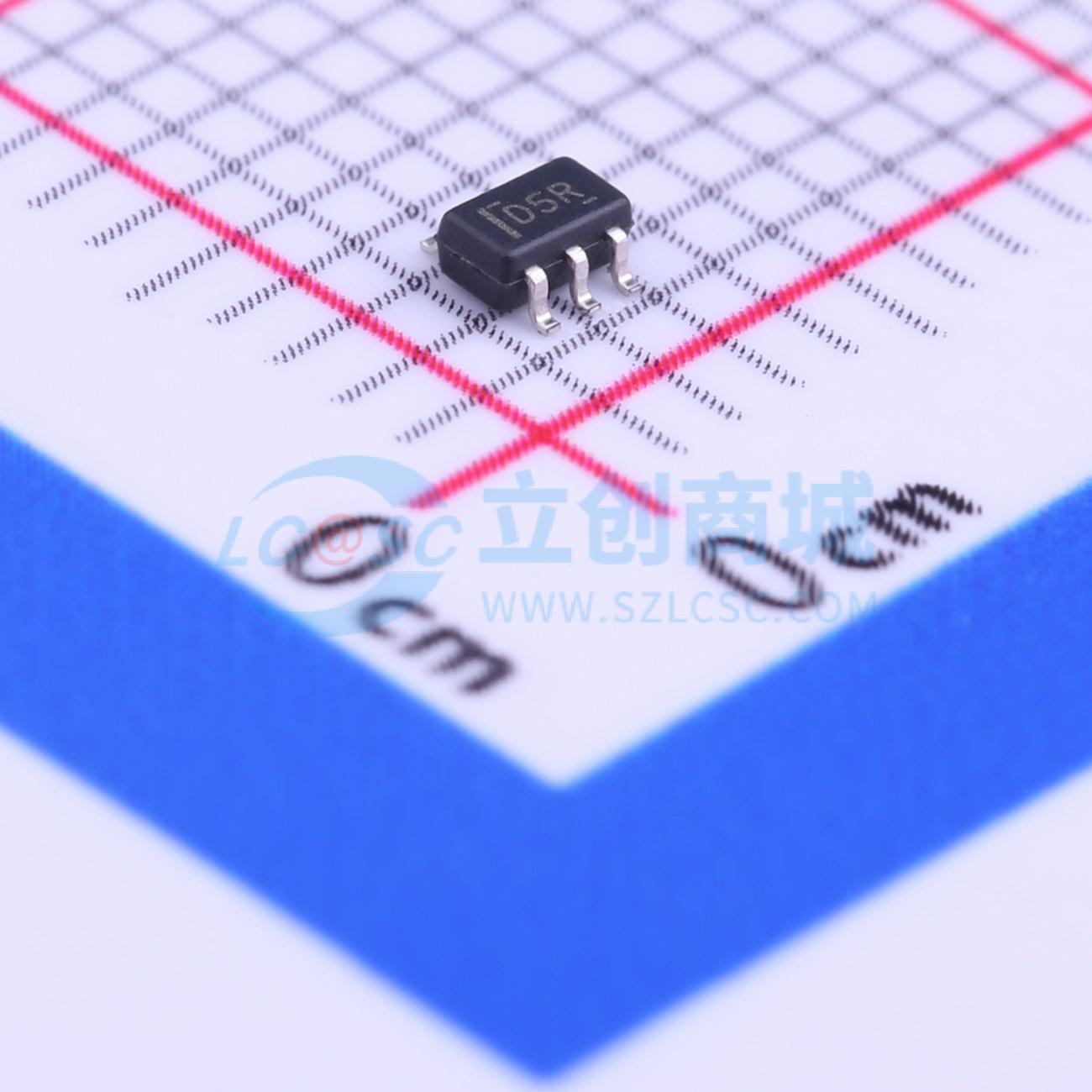

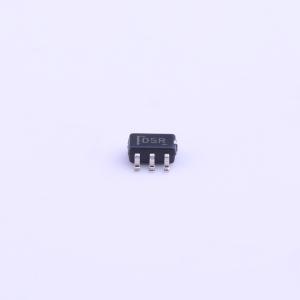

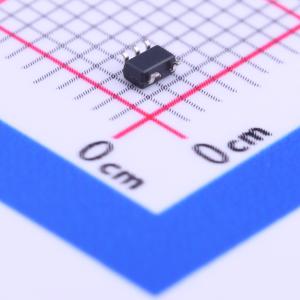

SN74LVC1G132DCKR
带施密特触发器输入的单路2输入与非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G132 具有施密特触发输入的单路 2 输入、1.65V 至 5.5V 与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G132DCKR
- 商品编号
- C205992
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.16V~3.33V | |
| 输入低电平(VIL) | 390mV~1.87V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 1.9V；2.4V；1.2V；3.8V | |
| 输出低电平(VOL) | 550mV；300mV；450mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 5ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
SN74LVC1G132是带有施密特触发输入的单路2输入与非门，适用于1.65V~5.5V VCC工作电压，可实现正逻辑下Y=A×B或Y=A+B的布尔功能。由于施密特作用，该器件对正向和负向信号具有不同的输入阈值电平，即使输入斜率很慢也可触发，且输出信号干净无抖动。该器件针对部分掉电应用做了完整规范设计，Ioff电路可在器件掉电时禁用输出，避免有害的回流电流损坏器件。NanoStar和NanoFree封装技术采用裸片作为封装主体。
商品特性
- 锁存性能超过100mA，符合JESD 78 II类规范
- ESD保护符合JESD 22标准，可承受2000V人体模型、200V机器模型、1000V带电器件模型静电放电
- 支持5V VCC工作电压
- 输入可承受最高5.5V电压
- 3.3V下最大传输延迟tpd为5.3ns
- 低功耗，最大Icc为10μA
- 3.3V下输出驱动能力为±24mA
- Ioff支持部分掉电模式工作
- 施密特触发输入，可对缓变输入信号产生干净无抖动的输出
- 提供NanoStar、NanoFree封装，包含5引脚SOT-23、5引脚SC70等封装类型
- 支持-40℃~+85℃、-40℃~+125℃工作温度范围
应用领域
- 音频接收机
- 便携式音频坞
- 蓝光播放器与家庭影院
- 嵌入式个人电脑
- 便携式MP3播放器/录音机
- 个人数字助理
- 电信/服务器交直流单路模拟数字控制电源
- 客户端及企业级固态硬盘
- LCD/数字高清电视
- 企业级平板
- 服务器端视频分析
- 无线耳机、键盘、鼠标
