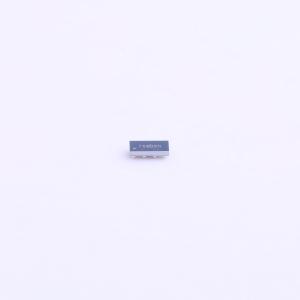

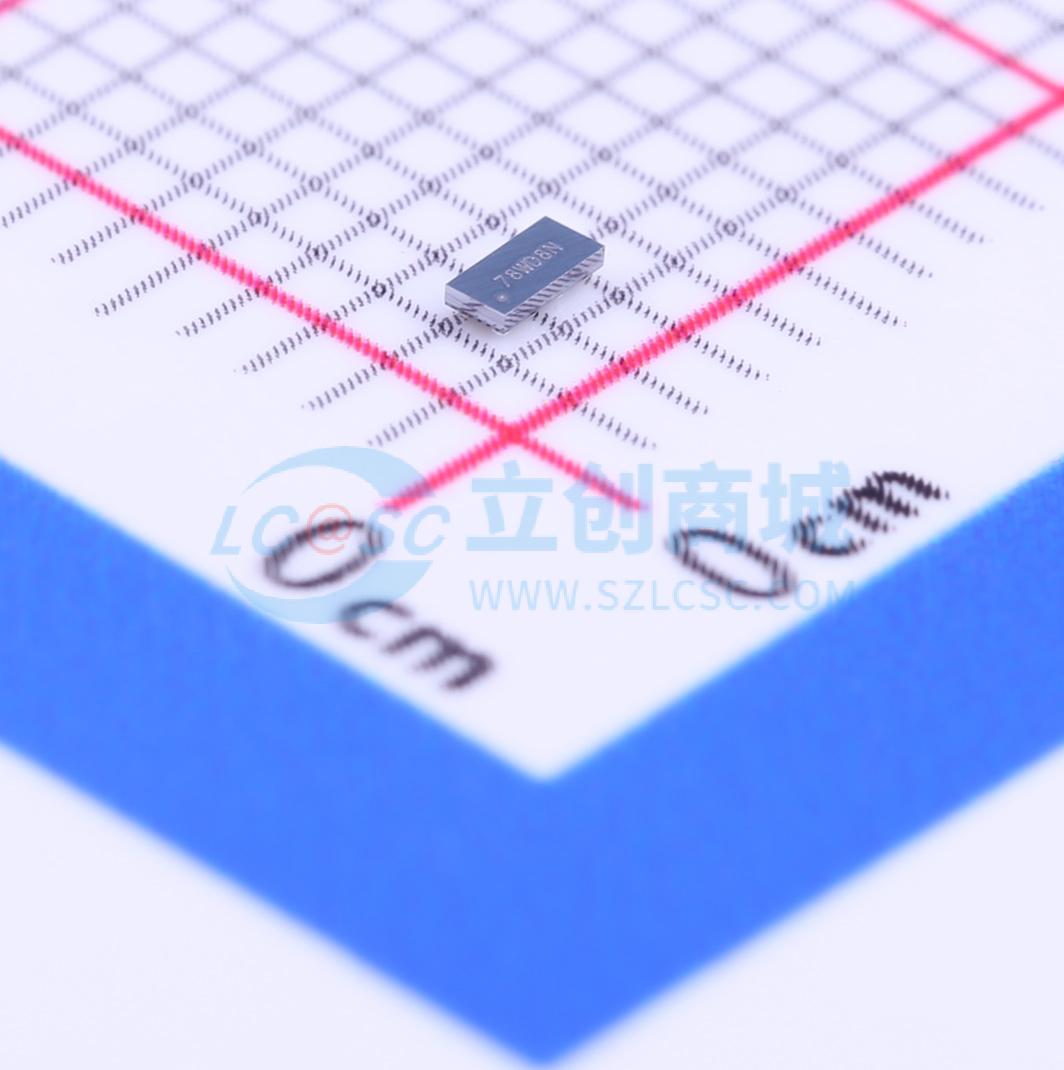

SN74LVC1G123YZPR

描述: SN74LVC1G123 具有施密特触发输入的单路可再触发单稳态多谐振荡器
品牌名称: TI(德州仪器)
商品型号: SN74LVC1G123YZPR
商品编号: C205999
商品封装: DSBGA-8
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

SN74LVC1G123 器件是一种单稳态可重触发多谐振荡器，设计用于1.65V至5.5V VCC操作。该单稳态多谐振荡器通过三种方法控制输出脉冲持续时间。第一种方法是A输入为低电平，B输入变为高电平；第二种方法是B输入为高电平，A输入变为低电平；第三种方法是A输入为低电平，B输入为高电平，清零（CLR）输入变为高电平。通过选择外部电阻和电容值来编程输出脉冲持续时间。外部定时电容必须连接在CeXt和ReXt/CeXt（正极）之间，外部电阻则连接在ReXt/CeXt和VCC之间。为了获得可变的脉冲持续时间，可以在ReXt/CeXt和VCC之间连接一个外部可变电阻。通过将CLR拉低也可以缩短输出脉冲持续时间。脉冲触发发生在特定电压水平上，并不直接与输入脉冲的过渡时间相关。A和B输入具有足够的迟滞特性的施密特触发器，能够处理慢速输入转换速率，在输出端无抖动触发。一旦触发，可以通过重新触发门控低电平有效（A）或高电平有效（B）输入来延长基本脉冲持续时间。通过将CLR拉低可以减少脉冲持续时间。CLR可用于覆盖A或B输入。输入/输出时序图说明了通过重新触发输入和提前清除来控制脉冲。SN74LVC1G123器件完全支持使用Ioff进行部分断电应用。Ioff电路禁用输出，防止在设备断电时电流反向流过设备造成损坏。NanoFree封装技术是IC封装概念上的重大突破，它利用芯片本身作为封装。

商品特性

采用 NanoFree 封装
支持 1.65 V 至 5.5 V Vcc 操作
输入电压可达 5.5 V
在 3.3 V 时最大 tp 为 8 ns
所有端口支持混合模式电压操作
支持向下转换至 Vcc
A 和 B 输入端具有施密特触发器电路，适用于慢速输入转换率
从高电平或低电平门控逻辑输入进行边沿触发
可重触发以产生长达 100 的长输出脉冲
覆盖清除终止输出脉冲
输出具有无故障上电复位
支持热插拔、部分断电模式和反向驱动保护
锁存性能超过每 JESD 78，2 级 100 mA
ESD 保护超过 JESD 22
- 2000 V 人体模型 (A114-A)
- 200 V 机器模型 (A115-A)
- 1000 V 带电设备模型 (C101)

应用领域

AV接收器
Blu-ray播放器和家庭影院
DVD录像机和播放器
台式机或笔记本电脑
数字收音机和互联网收音机播放器
数字视频摄像机（DVC）
嵌入式PC
GPS：个人导航设备
移动互联网设备
网络附加存储（NAS）
个人数字助理（PDA）
服务器电源供应单元
固态硬盘（SSD）：客户端和企业级
视频分析服务器
无线耳机、键盘和鼠标

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 100 个)

个

起订量：100 个1个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	单稳态多谐振荡器
	逻辑类型	单稳态
	工作电压	1.65V~5.5V
	通道数	1
	输入类型	施密特触发器
	静态电流(Iq)	20uA

	属性	参数值
	传播延迟(tpd)	18.5ns
	灌电流(IOL)	32mA
	拉电流(IOH)	32mA
	系列	74LVC
	工作温度	-40℃~+85℃
