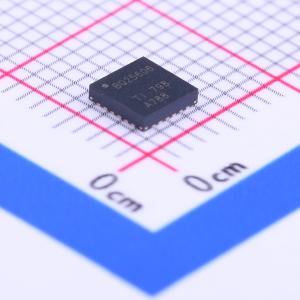

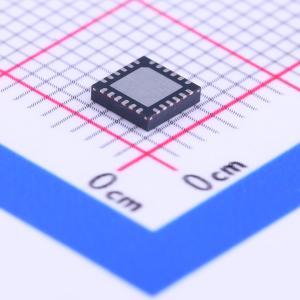

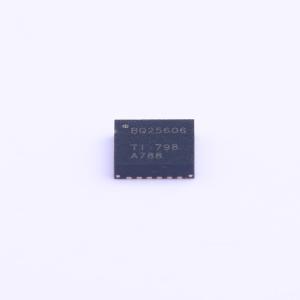

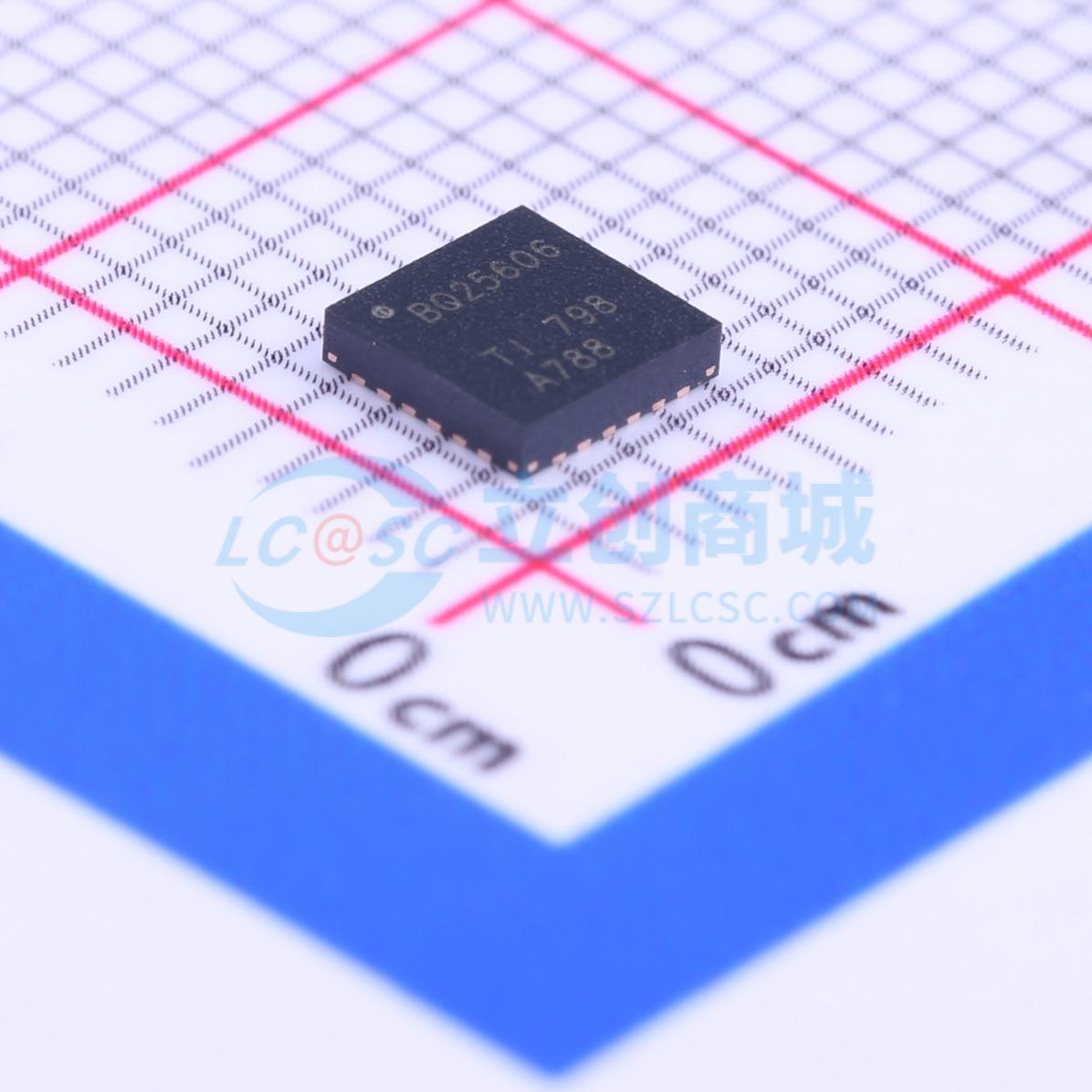

BQ25606RGET

bq25606 器件是一款高度集成的独立 3.0A 开关模式电池充电管理和系统电源路径管理器件，适用于单节锂离子和锂聚合物电池。低阻抗电源路径可优化开关模式的运行效率，缩短电池充电时间，并在放电阶段延长电池使用寿命。 bq25606 是一款高度集成的独立 3.0A 开关模式电池充电管理和系统电源路径管理器件，适用于单节锂离子和锂聚合物电池。它具备快速充电功能，支持高输入电压，适用于各种独立充电器和便携式设备。其低阻抗电源路径可优化开关模式的运行效率，缩短电池充电时间，并在放电阶段延长电池使用寿命。其输入电压和电流调节功能可向电池提供最大充电功率。该解决方案高度集成，在系统和电池之间集成了输入反向阻断 FET（RBFET，Q1）、高端开关 FET（HSFET，Q2）、低端开关 FET（LSFET，Q3）和电池 FET（BATFET，Q4）。它还集成了用于高端栅极驱动的自举二极管，简化了系统设计。 该器件支持多种输入源，包括标准 USB 主机端口、USB 充电端口和符合 USB 标准的高压适配器。该器件根据内置 USB 接口设置默认输入电流限制。该器件符合 USB 2.0 和 USB 3.0 电源规范，具备输入电流和电压调节功能。当器件内置 USB 接口识别出输入适配器未知时，器件的输入电流限制由 ILIM 引脚设置电阻值决定。该器件还通过在 VBUS 上提供 5.15V 电压和高达 1.2A 的恒定电流限制，满足 USB 即插即用（OTG）操作功率额定规范。 电源路径管理将系统电压调节至略高于电池电压，但不低于 3.5V 的最低系统电压。有了这一特性，即使电池完全耗尽或被移除，系统仍能保持运行。当达到输入电流限制或电压限制时，电源路径管理会自动将充电电流降至零。随着系统负载持续增加，电源路径会对电池进行放电，直至满足系统的功率需求。这种补充模式可防止输入源过载。 该器件无需软件控制即可启动并完成充电周期。它可感应电池电压，并分三个阶段对电池进行充电：预调节、恒流和恒压。

• 高效、1.5MHz 同步开关模式降压充电器
• 5V 输入、2A 电流时充电效率达 92%，针对 USB 电压输入（5V）进行了优化
• 支持 USB 即插即用（OTG）
• 升压转换器输出电流高达 1.2A，1A 输出时升压效率达 92%
• 精确的恒流（CC）限制
• 软启动，可承受高达 500µF 的容性负载
• 输出短路保护
• 单输入，支持 USB 输入和高压适配器
• 支持 3.9V 至 13.5V 的输入电压范围，绝对最大输入电压额定值为 22V
• 通过输入电压限制实现最大功率跟踪，最高可达 4.6V（VINDPM）
• VINDPM 阈值可自动跟踪电池电压
• 自动检测 USB SDP、DCP 和非标准适配器
• 采用 19.5mΩ 电池放电 MOSFET，具备高电池放电效率
• 窄 VDC（NVDC）电源路径管理
• 无电池或电池深度放电时可实现即时启动
• 电池补充模式下的理想二极管操作
• 高度集成，包括所有 MOSFET、电流感应和环路补偿
• 系统电压待机时电池泄漏电流低至 58µA
• 高精度，充电电压调节精度为±0.5%，1.2A 和 1.8A 充电电流调节精度为±6%，0.5A、1.2A 和 1.8A 输入电流调节精度为±5%
• 使用 WEBENCH 电源设计器，利用 bq25606 创建定制设计

• 电子销售点系统（EPOS）
• 便携式扬声器
• 电子烟
• 便携式互联网设备及配件
