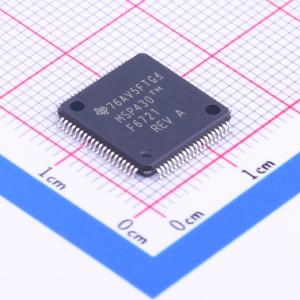

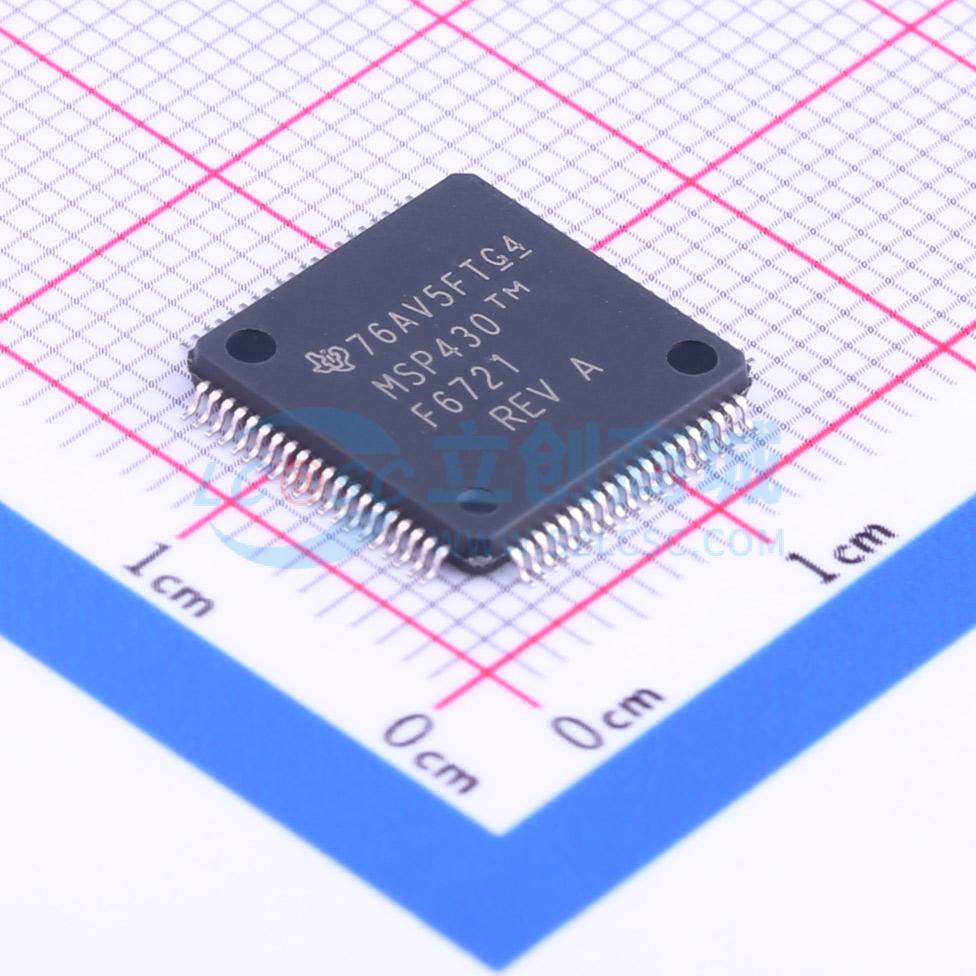

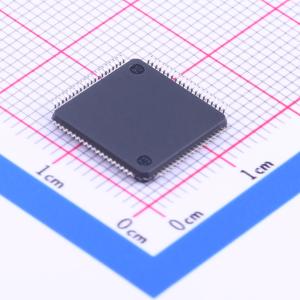

MSP430F6721IPN
具有 2 个 Σ-Δ ADC、LCD、实时时钟、32KB 闪存和 2KB RAM 的单相位计量 SoC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MSP430F6721 具有 2 个 Σ-Δ ADC、LCD、实时时钟、32KB 闪存、2KB RAM 的单相计量 SoC
- 品牌名称
- TI(德州仪器)
- 商品型号
- MSP430F6721IPN
- 商品编号
- C206008
- 商品封装
- LQFP-80(12x12)
- 包装方式
- 托盘
- 商品毛重
- 0.487克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | MSP430 CPUXV2 | |
| CPU最大主频 | 25MHz | |
| CPU位数 | 16 Bit | |
| 程序存储容量 | 32KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 2KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 52 | |
| ADC(位数) | 10bit；24bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.8V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
德州仪器的MSP430系列超低功耗微控制器包括了多种针对不同应用设计、具有不同外设组合的设备。该架构结合了广泛的低功耗模式，优化以在便携式测量应用中实现更长的电池寿命。该设备配备了一个强大的16位RISC CPU、16位寄存器以及有助于最大化代码效率的常量生成器。数字控制振荡器（DCO）允许从低功耗模式到活动模式在典型情况下3微秒内唤醒。
MSP430F67xx系列是带有三个高性能24位Σ-Δ A/D转换器、一个10位模拟到数字（A/D）转换器、四个增强型通用串行通信接口（三个eUSCI_A和一个eUSCI_B）、四个16位定时器、硬件乘法器、DMA、带报警功能的实时时钟模块、带集成对比度控制的LCD驱动器、辅助电源系统以及最多72个I/O引脚（100引脚器件）或52个I/O引脚（80引脚器件）的微控制器配置。
这些设备的典型应用包括两线制和三线制单相电能计量，包括防篡改电表实现。
应用领域
- 两线和三线单相计量，包括防篡改电表的实现。
