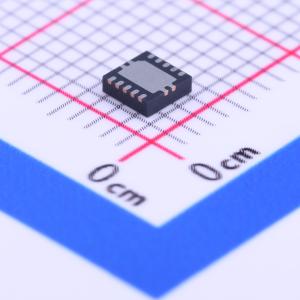

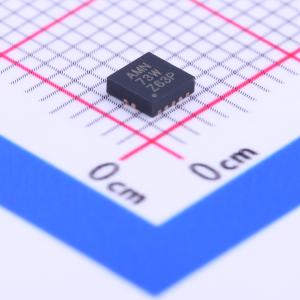

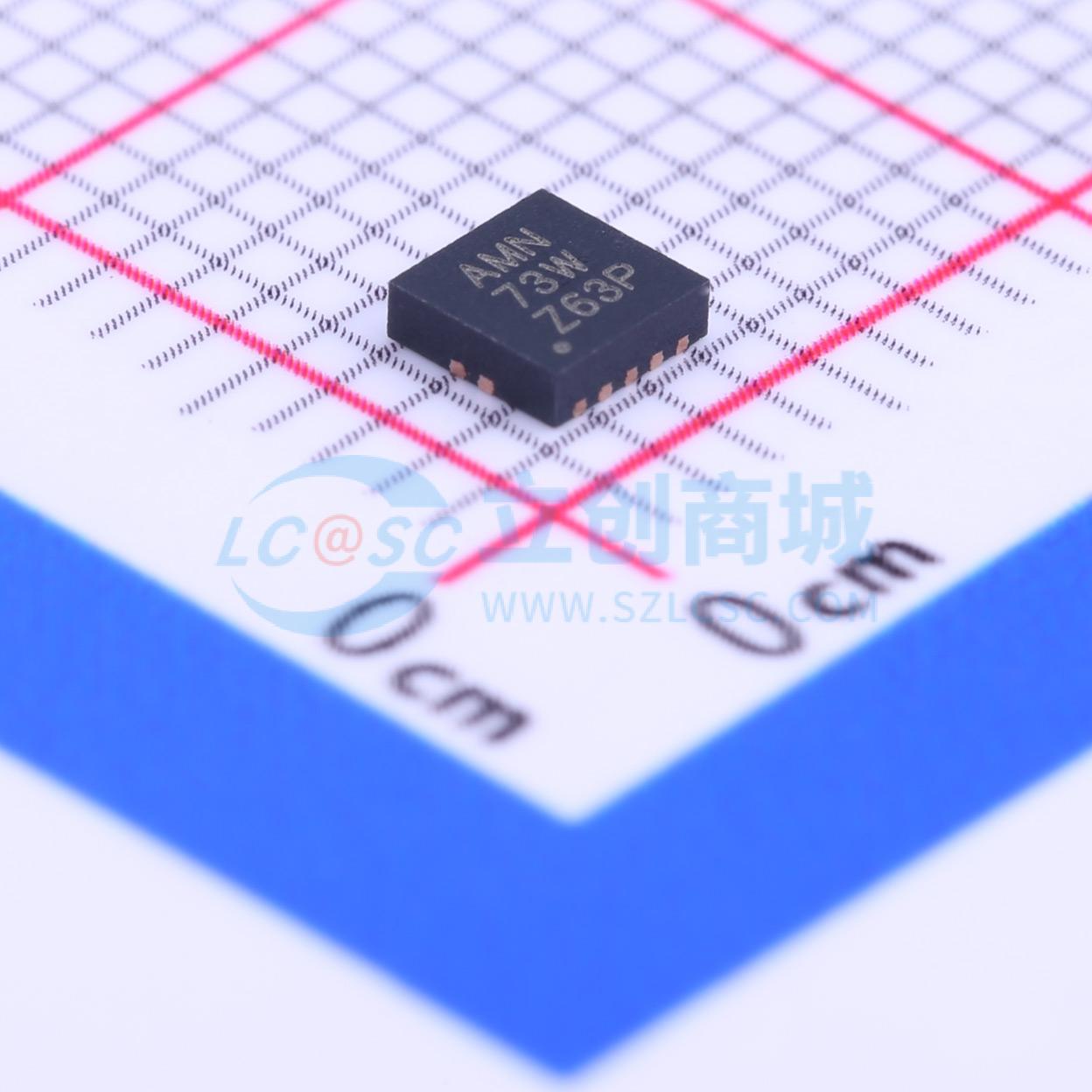

温馨提醒：图片仅供参考，商品以实物为准

TPS62300DRCR

500 mA，3 MHz同步降压转换器

描述: TPS62300是一款高效率的3MHz同步降压转换器,适用于电池供电的便携式应用。它支持高达500mA的输出电流,具有低静态电流和高精度输出电压调节。
品牌名称: TI(德州仪器)
商品型号: TPS62300DRCR
商品编号: C206002
商品封装: VSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

TPS623xx器件是一款高频同步降压型直流-直流转换器，专为电池供电的便携式应用而优化。该器件适用于低功耗应用，支持高达500 mA的负载电流，允许使用小型、低成本的片式电感器和电容器。该器件非常适合由单节锂离子电池或三节镍氢/镍镉电池供电的手机及类似便携式应用。其输出电压范围从5.4 V低至0.6 V，可支持低压TMS320 DSP系列、智能手机处理器、个人数字助理（PDA）、笔记本电脑以及手持计算机。 TPS62300以3 MHz的固定开关频率运行，在轻负载电流时进入省电模式，以在整个负载电流范围内保持高效率。对于低噪声应用，可通过将MODE/SYNC引脚拉高，强制器件进入固定频率PWM模式。该器件还可与3 MHz范围内的外部时钟信号同步。在关断模式下，电流消耗降至小于1 μA。 TPS623xx采用10引脚无引线封装（3 × 3 mm QFN）和8引脚芯片级封装（CSP）。

商品特性

3 MHz工作时效率高达93%
在V₁ = 2.7 V时输出电流高达500 mA
3 MHz固定频率工作
同类产品中最佳的负载和线性瞬态响应
完整的1 mm元件高度解决方案 - 在全温度范围内PWM直流电压精度为 -0.5%/+1.3%
轻负载电流时具有35 ns最小导通时间的省电模式工作
固定和可调输出电压
仅86 μA静态电流
100%占空比实现最低压降
可实时与外部时钟信号同步
集成有源掉电排序功能（仅TPS6232x）
提供10引脚QFN（3×3 mm）、8引脚NanoFree和NanoStar（CSP）封装

应用领域

手机、智能手机
WLAN和蓝牙应用
微型直流-直流转换器模块
个人数字助理（PDA）、掌上电脑
基于USB的DSL调制解调器
数码相机

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 100 个)

个

起订量：100 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~6V
	输出电压	600mV~5.4V
	输出电流	500mA
	开关频率	3MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
