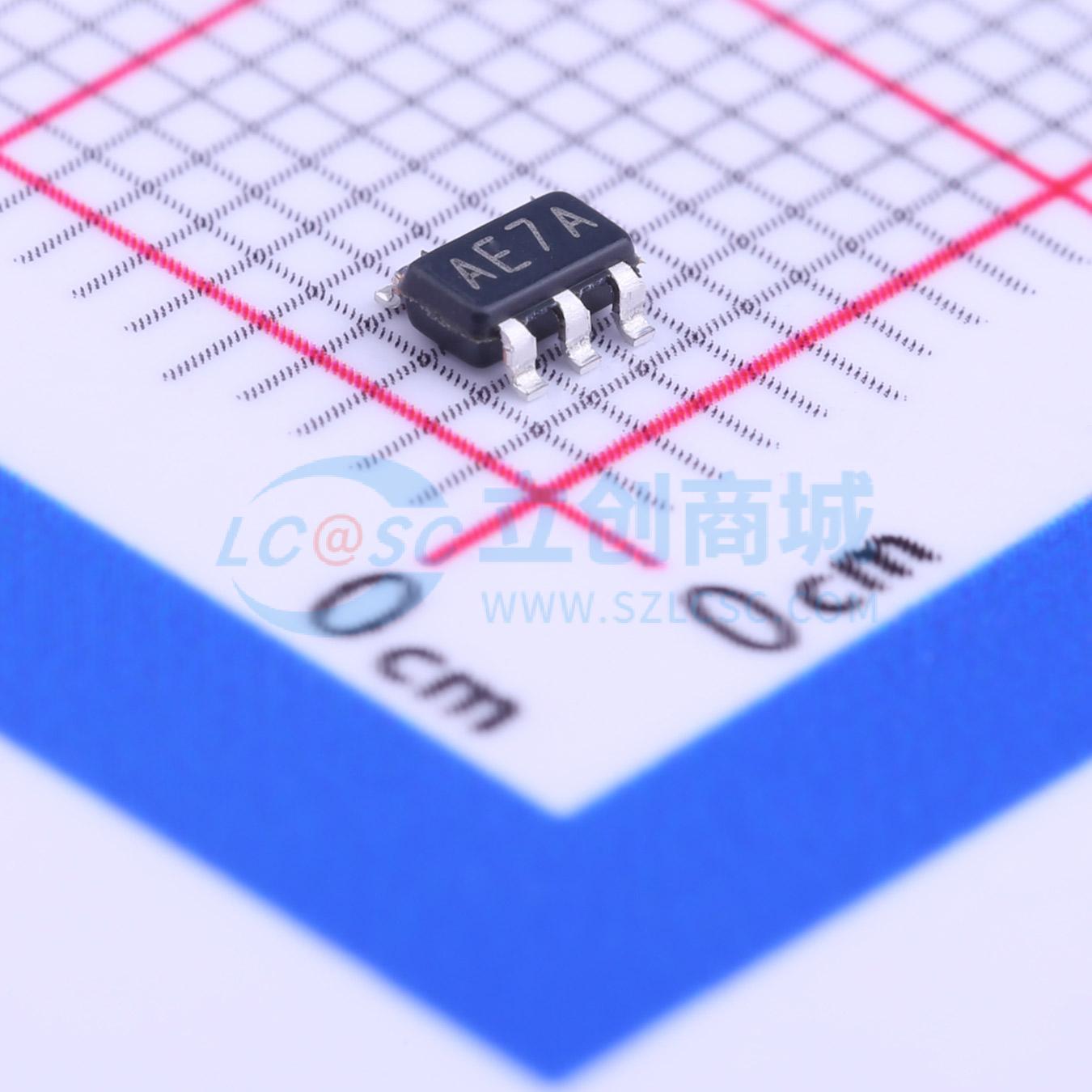

温馨提醒：图片仅供参考，商品以实物为准
LMH6629MFE/NOPB
带关断功能的超低噪声、高速运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LMH6629 具有关断功能的超低噪声高速运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMH6629MFE/NOPB
- 商品编号
- C206003
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | - | |
| 输入失调电压(Vos) | 800uV | |
| 输入失调电压温漂(Vos TC) | 450nV/℃ | |
| 压摆率(SR) | 1.6V/ns | |
| 输入偏置电流(Ib) | 15uA | |
| 输入失调电流(Ios) | 3uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 690pV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 87dB | |
| 静态电流(Iq) | 15.5mA | |
| 输出电流 | 250mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 使能/关断功能；内置补偿 |
商品概述
LMH6629是一款高速超低噪声放大器，专为需要宽带宽、高增益、低噪声的场景设计，供电范围为2.7V~5.5V，输入共模范围可延伸至地以下，输出摆幅可达距电源轨0.8V以内，便于单电源应用；拥有900MHz的-3dB带宽和1600V/μs压摆率，可承载高频大信号，驱动最高±250mA的重负载；WSON-8封装版本支持用户通过拉低或拉高COMP引脚选择内部补偿，适配最小增益4或10，无需外部补偿电容；SOT-23-5封装的内部补偿预设为最小稳定增益10V/V；WSON-8封装还具备掉电使能/禁用功能；该放大器具有低输入噪声、低失真、超低直流误差的特点，可在交流耦合和直流耦合应用中实现精密操作，采用SiGe工艺制造，提供多种封装可选。
商品特性
- 默认测试条件：Vs=5V，RL=100Ω，Av=10V/V，采用SON-8封装，除非另有说明
- -3dB带宽为900MHz
- 输入电压噪声为0.69nV/√Hz
- 全温度范围内最大输入失调电压为±0.8mV
- 压摆率为1600V/μs
- 1MHz、2Vpp条件下，二次谐波失真为-90dBc
- 1MHz、2Vpp条件下，三次谐波失真为-94dBc
- 电源电压范围为2.7V~5.5V
- 典型电源电流为15.5mA
- 支持选择最小增益，可选≥4V/V或≥10V/V
- 使能时间为75ns
- 输出电流为±250mA
- 提供WSON-8、SOT-23-5两种封装
- 输入共模范围可延伸至地以下
- 输出摆幅可达距电源轨0.8V以内
- WSON-8封装具备用户可选内部补偿功能与掉电使能/禁用功能
- 输入电流噪声为2.6pA/√Hz
- 全温度范围内最大输入失调电压温漂为±0.45μV/℃
应用领域
- 仪器放大器
- 超声前置放大器
- 宽带有源滤波器
- 光电子设备
- 医学成像系统
- 基站放大器
- 低噪声单端转差分转换
- 跨阻放大器
- 通信系统
- 测试测量系统
- 光学系统
- 超声系统
