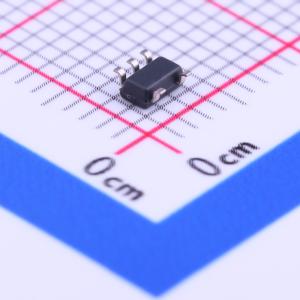

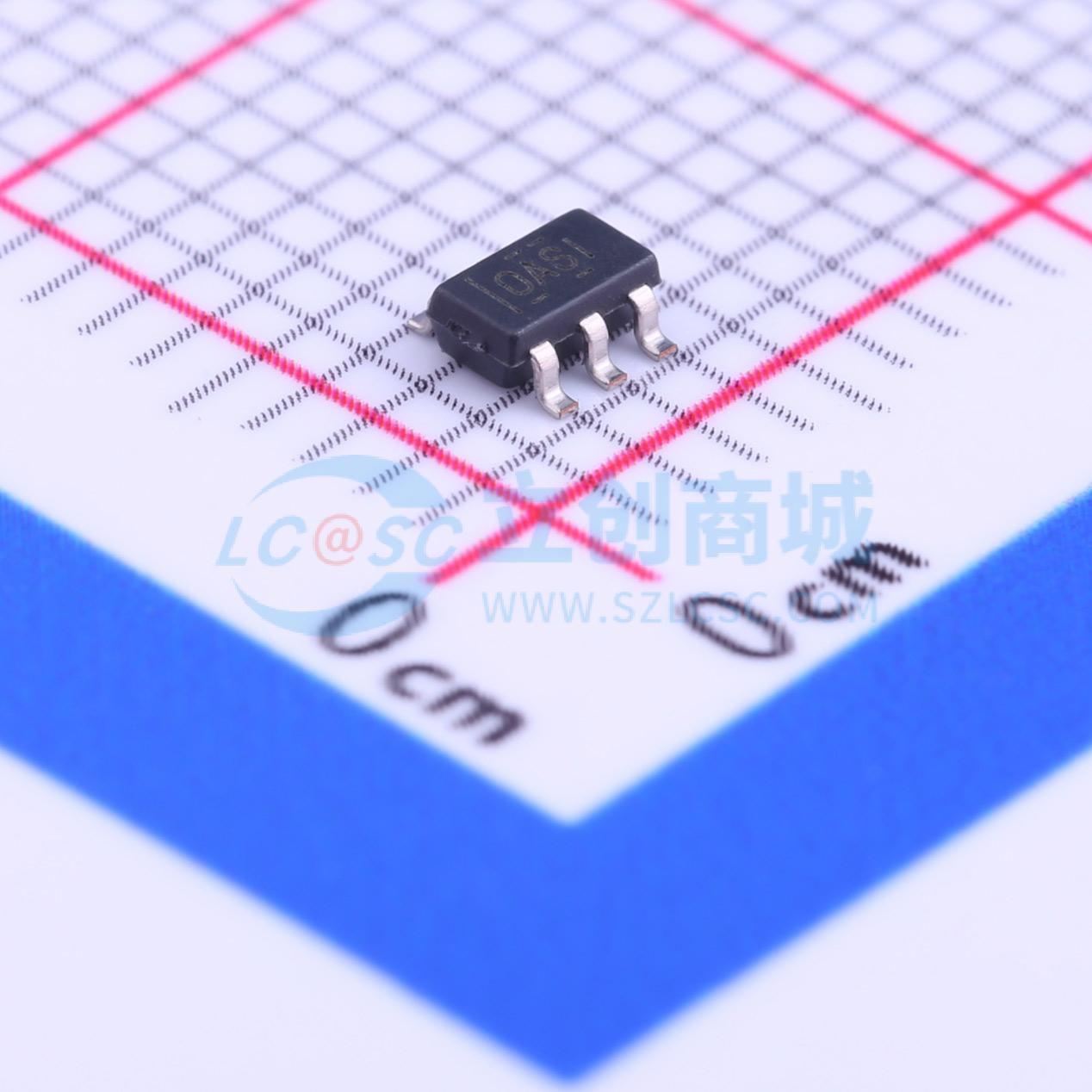

温馨提醒：图片仅供参考，商品以实物为准
OPA846IDBVT
OPA846IDBVT
- 描述
- OPA846 宽带低噪声电压反馈运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA846IDBVT
- 商品编号
- C205997
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 12V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 1.75GHz | |
| 输入失调电压(Vos) | 150uV | |
| 输入失调电压温漂(Vos TC) | 400nV/℃ | |
| 压摆率(SR) | 625V/us | |
| 输入偏置电流(Ib) | 21uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 600nA | |
| 噪声密度(eN) | 1.2nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 110dB | |
| 输入失调电流温漂(Ios TC) | 700pA/℃ | |
| 静态电流(Iq) | 12.6mA | |
| 输出电流 | 80mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 5V~12V | |
| 双电源(Vee~Vcc) | -5V~5V |
商品概述
OPA846将非常高的增益带宽和大信号性能与极低的输入电压噪声相结合，同时仅消耗12.6mA的低电源电流。经典的差分输入级与两级正向增益级和一个高功率输出级相结合，使OPA846成为一款失真极低、具有出色直流精度和输出驱动能力的放大器。电压反馈架构允许以非常高的性能实现所有标准运算放大器应用。 低输入电压和电流噪声与1.75GHz的增益带宽积相结合，使OPA846成为宽带跨阻级的理想放大器。作为电压增益级，OPA846针对+10增益下的平坦响应进行了优化，并且在低至+7的增益下仍能保持稳定。 一种新的外部补偿技术可用于使OPA846在最低稳定增益以下实现非常平坦的频率响应，进一步改善其本已出色的失真性能。采用这种补偿技术使OPA846成为一流的12至16位模数（A/D）转换器输入驱动器之一。OPA846的电源电流在+25℃时精确调整为12.6mA。这与输入和输出级中精心设计的电源电流温度系数相结合，使其在整个指定温度范围内都能提供出色的性能。
商品特性
- 高带宽：400MHz（G = +10）
- 低输入电压噪声：1.2nV/√Hz
- 极低失真：–100dBc（5MHz）
- 高转换速率：625V/µs
- 高直流精度：V₁₀ ±150µV
- 低电源电流：12.6mA
- 高增益带宽积：1750MHz
- 增益≥7时稳定
应用领域
- 高动态范围ADC前置放大器
- 低噪声、宽带跨阻放大器
- 宽带、高增益放大器
- 低噪声差分接收器
- VDSL线路接收器
- 超声通道放大器
- 安全传感器前端
