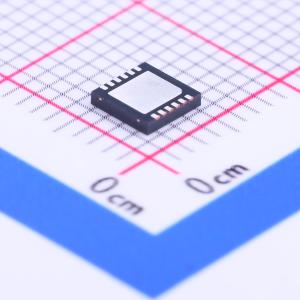

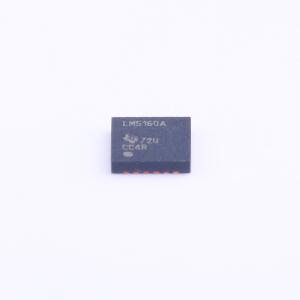

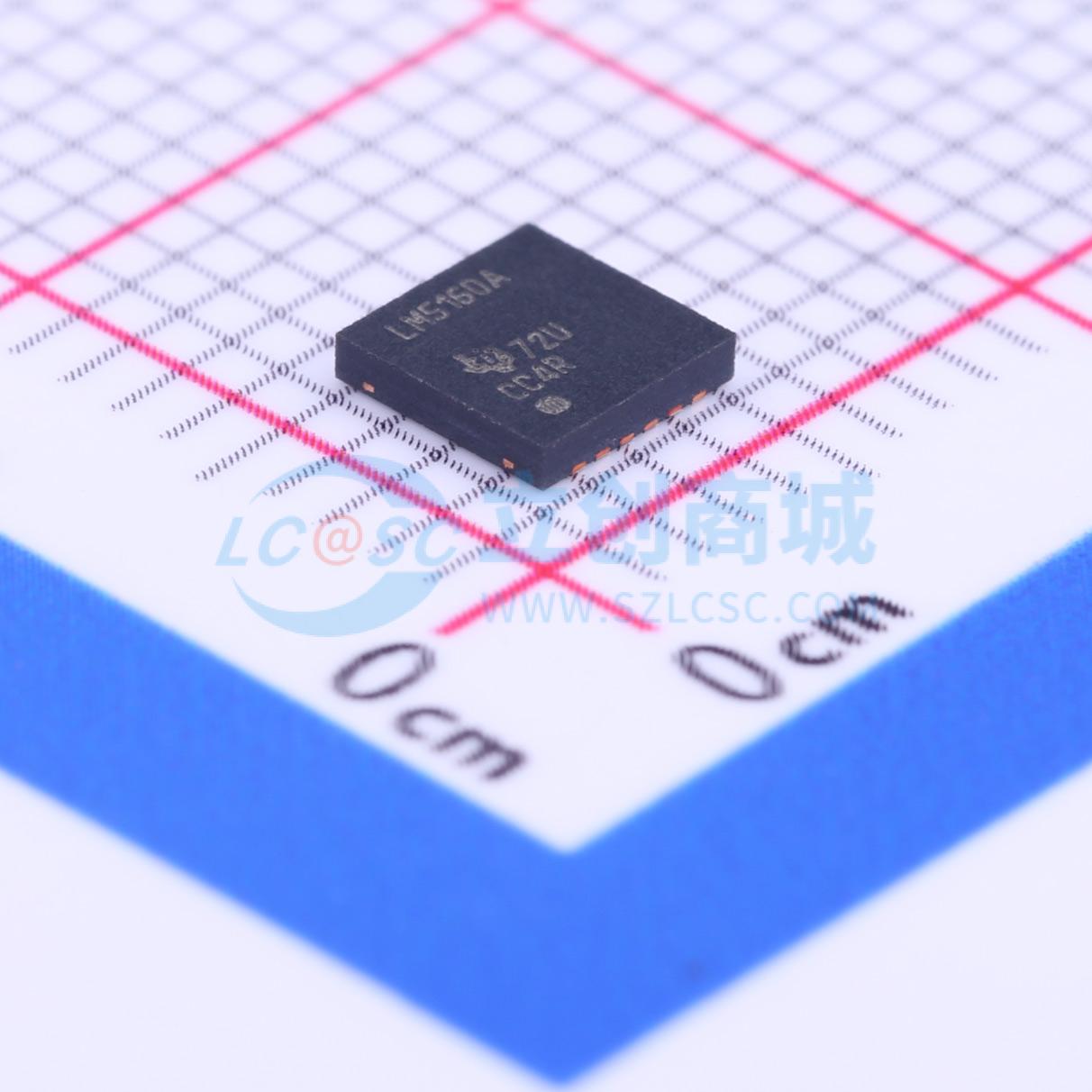

LM5160ADNTT
宽输入范围、65V、2A同步降压/反激式降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM5160A LM5160A 宽输入 65V、2A 同步降压/Fly-Buck™ 转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM5160ADNTT
- 商品编号
- C205998
- 商品封装
- WSON-12-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~65V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LM516x 器件是一款 65V、2A 同步降压转换器，集成了高端和低端 MOSFET。恒定导通时间控制方案无需环路补偿，支持高降压比，并具有快速瞬态响应。内部反馈放大器可在整个工作温度范围内保持 ±1% 的输出电压调节精度。导通时间与输入电压成反比，从而实现近乎恒定的开关频率。峰值和谷值电流限制电路可防止过载情况。欠压锁定 (EN/UVLO) 电路提供独立可调的输入欠压阈值和迟滞。LM5160 通过 FPWM 引脚进行编程，可在空载到满载的情况下以连续导通模式 (CCM) 运行，或在轻载时自动切换到不连续导通模式 (DCM) 以提高效率。强制 CCM 运行支持使用耦合电感的多输出和隔离式 Fly-Buck 应用。 LM5160A 与 LM5160 具有相同的特性和引脚配置。在降压或 Fly-Buck 应用中，可将外部偏置电源连接到 LM5160A 的 VCC 引脚。这一额外功能可提高高输入电压下的效率。
商品特性
- 宽输入电压范围：4.5V 至 65V
- 集成高端和低端开关 – 无需肖特基二极管
- 最大负载电流 2A
- 恒定导通时间控制
- 无需外部环路补偿
- 快速瞬态响应
- 可选强制 CCM 或 DCM 运行模式
- CCM 选项支持多输出 Fly-Buck™
- 近乎恒定的开关频率
- 频率可调，最高可达 1MHz
- 可编程软启动时间
- 预偏置启动
- 峰值电流限制保护
- 可调输入欠压锁定和迟滞
- ±1% 反馈电压基准
- LM5160A 允许外部 VCC 偏置
- 热关断保护
- 使用 WEBENCH® 电源设计器基于 LM5160A 创建定制设计
应用领域
- 工业可编程逻辑控制器
- IGBT 栅极驱动偏置电源
- 电信一次侧和二次侧偏置
- 电表电力线通信
- 低功率隔离式 DC-DC（Fly-Buck）
