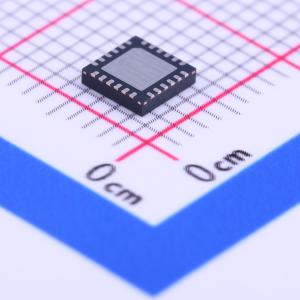

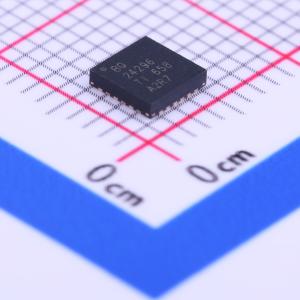

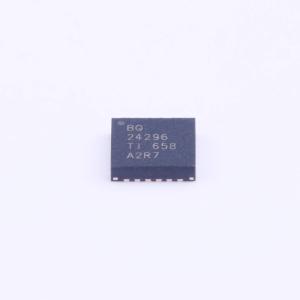

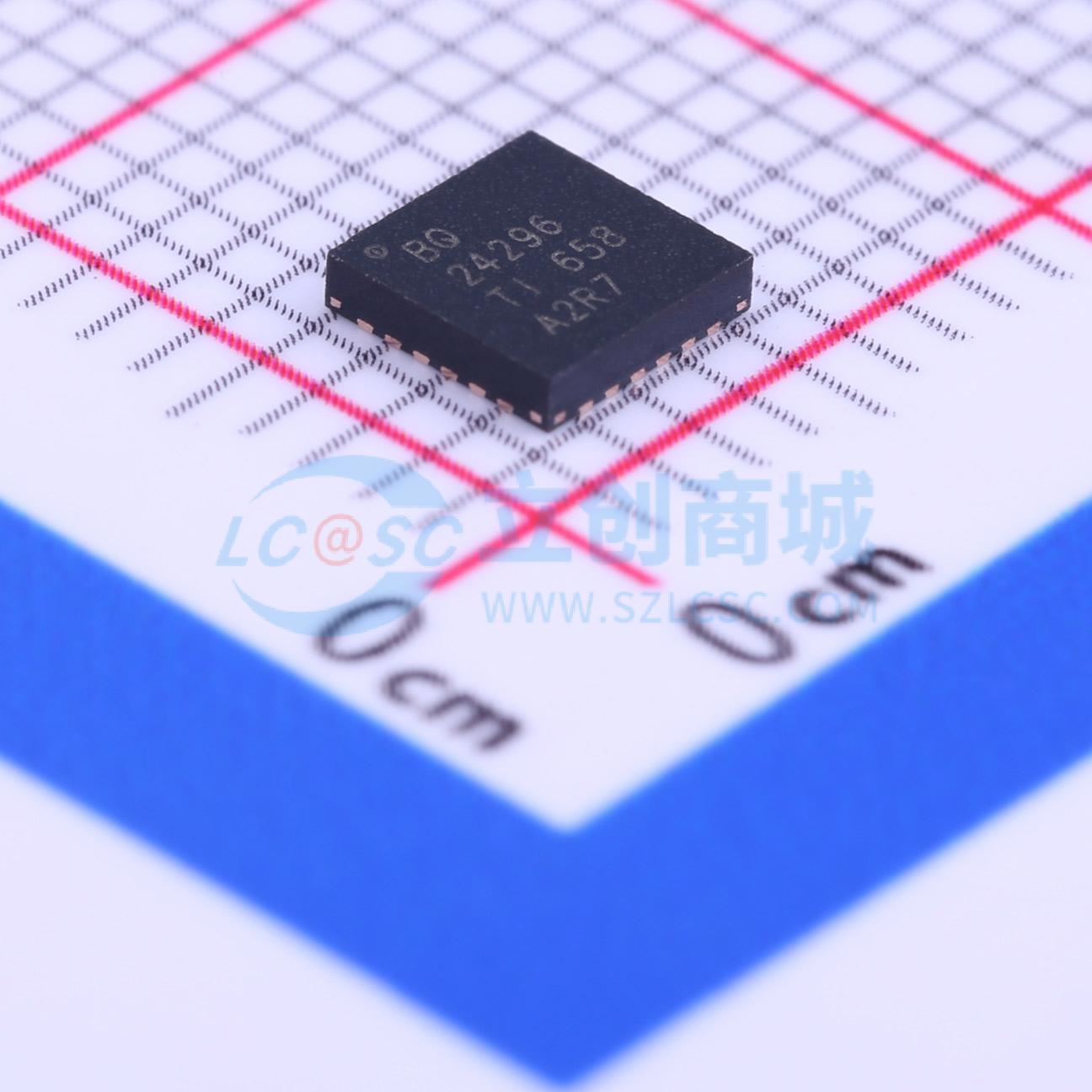

BQ24296RGET
BQ24296RGET
- 描述
- BQ24296 具有可调节电压和 USB OTG 及最小系统调节的 I2C 控制型、单节 3A 降压型充电器
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ24296RGET
- 商品编号
- C205996
- 商品封装
- VQFN-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 工作电压 | 3.9V~6.2V | |
| 最大充电电流 | - | |
| 充电饱和电压 | 4.208V |
| 属性 | 参数值 | |
|---|---|---|
| 放电截止电压 | 2.5V | |
| 电池类型 | - | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ |
商品概述
bq24296/bq24297是高度集成的开关模式电池充电管理和系统电源路径管理器件，适用于广泛智能手机和平板应用中的单节锂离子和锂聚合物电池。
商品特性
- 90%高效开关模式3A充电器
- 3.9V至6.2V单输入符合USB标准的充电器，具备6.4V过压保护
- USB主机或充电端口D+/D-检测
- 兼容USB电池充电器规范（BC1.2）
- 支持非标准2A/1A适配器检测（bq24297）
- 输入电压和电流限制支持USB 2.0和USB 3.0
- 输入电流限制：100mA、150mA、500mA、900mA、1A、1.5A、2A和3A
- USB OTG，1A或1.5A时输出电压可调范围为4.55V至5.5V
- 快速OTG启动（典型值22ms）
- 90%的5V升压模式效率
- 精确±15%打嗝模式过流保护
- 窄VDC（NVDC）电源路径管理
- 无电池或电池深度放电时可立即开机
- 电池补充模式下的理想二极管操作
- 1.5MHz开关频率，适用于1.2mm薄型电感
- I2C端口，用于优化系统性能和状态报告
- 有无主机管理均可实现自主电池充电
- 电池充电使能、预充电终止和再充电
- 高精度
- ±0.5%充电电压调节
- ±7%充电电流调节
- ±7.5%输入电流调节
- USB OTG升压模式下±3%输出电压调节
- 高度集成
- 电源路径管理
- 同步开关MOSFET
- 集成电流感应
- 自举二极管
- 内部环路补偿
- 电池温度感应，用于充电和OTG模式下的放电
- 电池充电安全定时器
- 热调节和热关断
- 输入和系统过压保护
- MOSFET过流保护
- 通过输入电压调节实现最大功率跟踪能力
- 20μA低电池漏电流，支持运输模式
- 4.00mm x 4.00mm VQFN - 24封装
应用领域
- 平板电脑
- 智能手机
- 互联网设备
- 便携式音频扬声器
- 手持电脑
- 个人数字助理（PDA）
- 销售点终端（POS）
