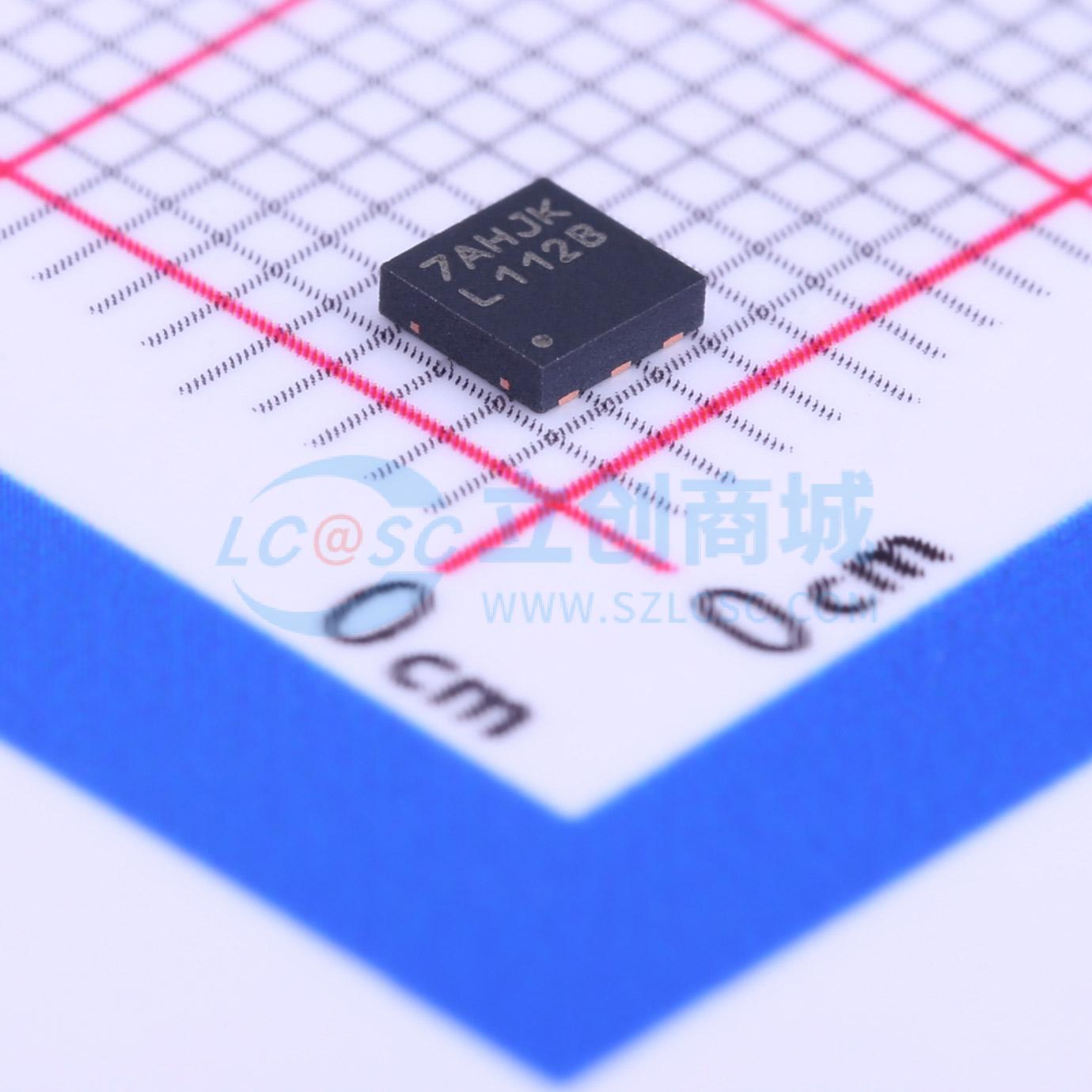

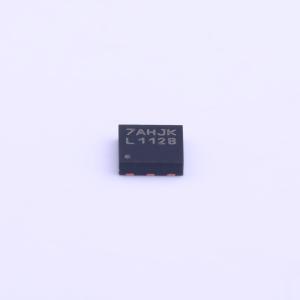

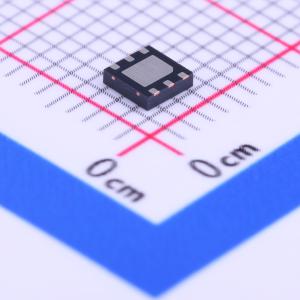

温馨提醒：图片仅供参考，商品以实物为准

LP38690SD-ADJ/NOPB

1A、10V 可调节低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP38690-ADJ 1A、10V 可调节低压降稳压器
品牌名称: TI(德州仪器)
商品型号: LP38690SD-ADJ/NOPB
商品编号: C205991
商品封装: WSON-6-EP(3x3)
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

LP38690-ADJ和LP38692-ADJ低压差CMOS线性稳压器提供2.5%精度的参考电压、极低的压差（在1A负载电流、输出电压为5V时，压差为450mV），并利用超低等效串联电阻（ESR）陶瓷输出电容实现出色的交流性能。 WSON和SOT223封装的低热阻特性，使其即使在高环境温度环境下也能使用全工作电流。采用PMOS功率晶体管意味着无需直流基极驱动电流来偏置，无论负载电流、输入电压或工作温度如何，接地引脚电流均可保持在100μA以下。压差：1A时为450mV（典型值，典型输出电压为5V）接地引脚电流：满载时为55μA（典型值）调节引脚电压：精度为2.5%（25°C）

商品特性

输入电压范围：2.7V至10V
输出电压范围：1.25V至9V
调节引脚电压精度为2.5%（25°C）
低压差：1A时为450mV（典型输出电压为5V）
精密（微调）带隙基准
保证在-40°C至+125°C范围内的规格
关断状态静态电流为1μA
热过载保护
折返式限流
使能（EN）引脚（LP38692-ADJ）
5引脚SOT-223和6引脚WSON封装

应用领域

硬盘驱动器
笔记本电脑
电池供电设备
便携式仪器

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	10V
	输出电压	1.25V~9V
	输出电流	1A
	电源纹波抑制比(PSRR)	55dB@(120Hz)
	压差	450mV@(1A)

	属性	参数值
	静态电流(Iq)	55uA
	噪声	100uVrms
	特性	过热保护；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
