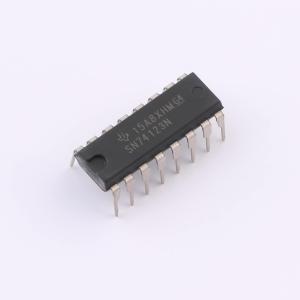

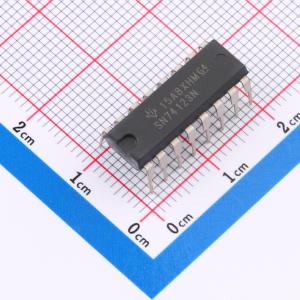

温馨提醒：图片仅供参考，商品以实物为准
SN74123N
可重触发单稳态多谐振荡器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74123 双路可重触发单稳多频振荡器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74123N
- 商品编号
- C205988
- 商品封装
- PDIP-16
- 包装方式
- 管装
- 商品毛重
- 2.31克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单稳态多谐振荡器 | |
| 逻辑类型 | 单稳态 | |
| 工作电压 | 4.75V~5.25V | |
| 通道数 | 2 | |
| 传播延迟(tpd) | 22ns |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 16mA | |
| 拉电流(IOH) | 800uA | |
| 系列 | 7400 | |
| 工作温度 | 0℃~+70℃ | |
| 功能特性 | 脉冲宽度可调；可重触发功能；复位输入 |
商品概述
这是直流触发单稳态多谐振荡器，可通过三种方法实现输出脉冲宽度控制，基本脉冲时间可通过选择外接电阻和电容值设定，122和LS122型号内置定时电阻，可仅外接电容使用；触发后，可通过重触发门控低电平有效输入或高电平有效输入延长脉冲宽度，也可通过优先清零缩短脉冲宽度；LS122和LS123带有足够的施密特迟滞，可对变化速率低至0.1毫伏每纳秒的输入实现无抖动触发，提供多种封装可选，供电电压最高额定值为7V，工作环境温度范围根据型号不同分为-55℃~125℃和0℃~70℃，存储温度范围为-65℃~150℃。
商品特性
- 支持高电平有效或低电平有效的门控逻辑输入直流触发
- 支持重触发，可生成极长输出脉冲，支持100%占空比
- 带有优先清零功能，可提前终止输出脉冲
- 122、LS122型号内置标称值10kΩ的定时电阻，可仅外接电容工作
- 输出脉冲宽度支持多种调节方式，可外接可变电阻得到可变脉冲宽度
- 外接电阻电容可提升脉冲宽度精度和可重复性
- LS122、LS123内置足够施密特迟滞，可对变化速率低至0.1mV/ns的输入实现无抖动触发
