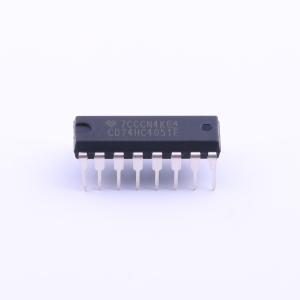

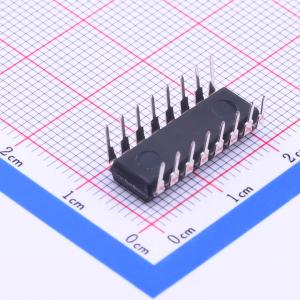

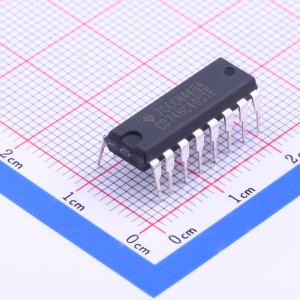

CD74HC4051E

CD74HC4051 8通道模拟多路复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CD74HC4051是一款8通道模拟多路复用器，采用CMOS技术，具有低导通电阻和高开关速度。
品牌名称: TI(德州仪器)
商品型号: CD74HC4051E
商品编号: C205976
商品封装: PDIP-16
包装方式: 管装
商品毛重: 1.333克(g)

商品参数

商品概述

CDx4HC405x和CDx4HCT405x器件是数字控制的模拟开关，采用硅栅CMOS技术，实现了与LSTTL相近的工作速度，同时具备标准CMOS集成电路的低功耗特性。这些模拟多路复用器和解复用器可控制在电源电压范围内变化的模拟电压（例如，从VCC到VEE）。它们是双向开关，允许任何模拟输入用作输出，反之亦然。开关具有低导通电阻和低关断泄漏电流。此外，所有这些器件都有一个使能控制端，当该控制端为高电平时，所有开关将被禁用，处于关断状态。

商品特性

宽模拟输入电压范围：最大±5 V
低导通电阻
- 典型值7 Ω（VCC - VEE = 4.5 V）
- 典型值40 Ω（VCC - VEE = 9 V）
开关间串扰小
快速开关和传播速度
先断后通式切换
宽工作温度范围：-55℃至+125℃
CD54HC和CD74HC类型
- 操作控制电压：2 V至6 V
- 开关电压：0 V至10 V
CD54HCT和CD74HCT类型
- 操作控制电压：4.5 V至5.5 V
- 开关电压：0 V至10 V
与LSTTL输入逻辑直接兼容：VIL最大0.8 V，VIH最小2 V
与CMOS输入兼容：在VOL、VOH下II ≤ 1 μA

应用领域

数字无线电
信号选通
工厂自动化
电视
家电
可编程逻辑电路
传感器

优惠活动

购买数量

(25个/管，最小起订量 1 个)

个

起订量：1 个25个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	8:1
	通道数	1
	工作电压	2V~6V
	导通时间(ton)	45ns

	属性	参数值
	导通电阻(Ron)	70Ω
	关闭时间(toff)	45ns
	工作温度	-55℃~+125℃
	传播延迟(tpd)	4ns
