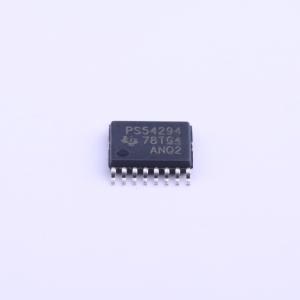

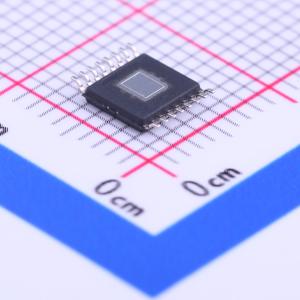

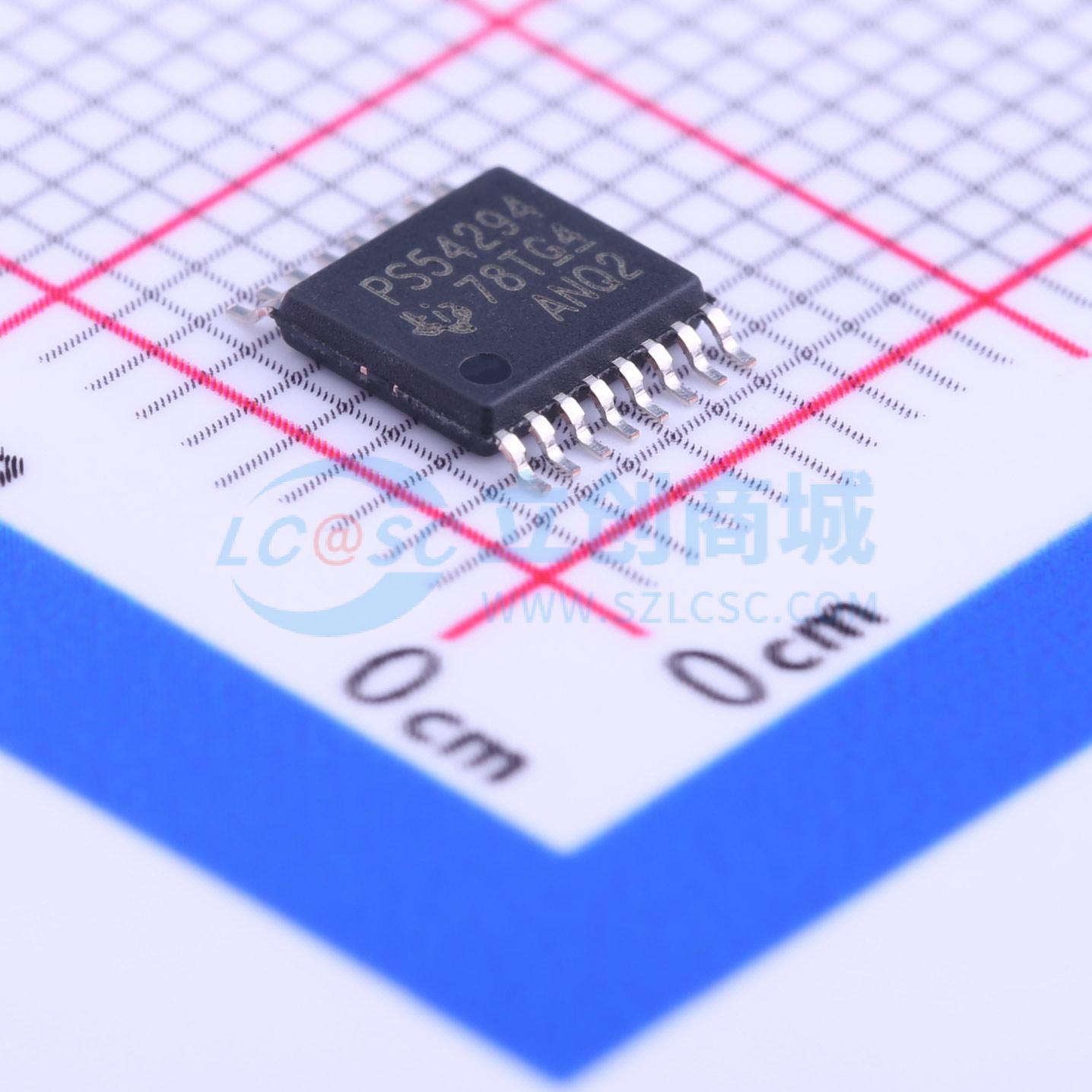

TPS54294PWPR

双通道同步降压转换器

描述: TPS54294是一款双通道自适应导通时间D-CAP2模式同步降压转换器。该器件集成了FET,支持宽输入电压范围（4.5V至18V）,输出电压范围为0.76V至7.0V。具有快速瞬态响应、低静态电流和高效能特性。
品牌名称: TI(德州仪器)
商品型号: TPS54294PWPR
商品编号: C205979
商品封装: HTSSOP-16-EP
包装方式: 编带
商品毛重: 0.158克(g)

商品参数

商品概述

TPS54294是一款双路、自适应导通时间D-CAP2™模式同步降压转换器。TPS54294使系统设计人员能够以经济高效、低元件数量和低待机电流的解决方案，完成各种终端设备电源总线稳压器套件。TPS54294的主控制环路采用D-CAP2™模式控制，无需外部补偿元件即可提供非常快速的瞬态响应。自适应导通时间控制支持在较高负载条件下的PWM模式和轻负载下的Eco-mode™操作之间实现无缝转换。Eco-mode™使TPS54294在轻负载条件下保持高效率。TPS54294能够适配低等效串联电阻（ESR）输出电容，如POSCAP或SP-CAP，以及超低ESR陶瓷电容。该器件在4.5V至18V的输入电压下可实现便捷高效的运行。 TPS54294采用4.4mm x 5.0mm 16引脚TSSOP（PWP）封装和4mm x 4mm 16引脚VQFN（RSA）封装，工作环境温度范围为-40℃至85℃。

商品特性

快速瞬态响应
环路补偿无需外部元件
与陶瓷输出电容兼容
宽输入电压范围：4.5V至18V
输出电压范围：0.76V至7.0V
针对低占空比应用优化的高效集成FET - 150mΩ（高端）和100mΩ（低端）
高初始参考精度
低端rDS(on)无损电流检测
固定软启动：1.0ms
非吸收预偏置软启动
电源正常指示
700kHz开关频率
逐周期过流限制控制
OCL/OVP/UVP/UVLO/TSD保护
集成升压PMOS开关的自适应栅极驱动器
由于具有4000ppm/℃热补偿rDS(on)，OCP恒定
16引脚HTSSOP、16引脚VQFN
轻载时实现高效率的自动跳周期Eco-mode™

应用领域

广泛应用的低功耗系统中的负载点稳压
数字电视电源
网络家庭终端
数字机顶盒（STB）
DVD播放机/录像机
游戏机等

交货周期

订货7-9个工作日

购买数量

(2000个/圆盘，最小起订量 1000 个)

个

起订量：1000 个2000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	-
	输出电流	2A；2A
	开关频率	700kHz；700kHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
