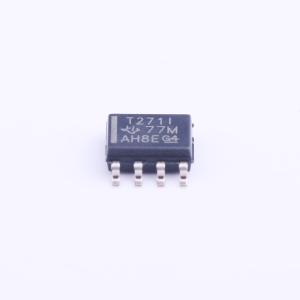

温馨提醒：图片仅供参考，商品以实物为准
TLV271IDR
每通道550 μA、3 MHz、轨到轨输出运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TLV271 单路、16V、3MHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV271IDR
- 商品编号
- C205980
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 3MHz | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 2.4V/us | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 60pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 39nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 550uA | |
| 输出电流 | 5mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~16V | |
| 双电源电压(Vee~Vcc) | 1.35V~8V；-8V~-1.35V | |
| 功能特性 | - |
商品概述
TLV27x是一款低功耗、高带宽的轨至轨输出运算放大器系列，工作电压范围为2.7V至16V，扩展工业温度范围为-40℃至125℃，具备适配高阻抗传感器接口的CMOS输入特性，支持多种可充电电池供电，可适配锂离子电池供电系统以及多种微功耗微控制器的工作电源电压范围，可提供多种封装规格，是原有同系列产品的理想替代器件，适用于轨至轨输出摆幅要求较高的场景。
商品特性
- 支持轨至轨输出，带宽为3MHz
- 压摆率为2.4V/μs
- 电源电压范围为2.7V至16V
- 每通道电源电流为550μA
- 输入噪声电压为39nV/√Hz
- 输入偏置电流为1pA
- 提供多温度等级可选，商用级温度范围0℃至70℃，工业级温度范围-40℃至125℃
- 提供多种封装规格，全系列产品提供PDIP、SOIC封装，单通道TLV271采用5引脚SOT-23封装，双通道TLV272采用8引脚MSOP封装，四通道产品采用TSSOP封装
- 采用CMOS输入，适配高阻抗传感器接口
- 在5V和±5V电源下可实现完整额定性能
应用领域
- 电动自行车
- 移动电源
- 烟雾探测器
- 太阳能逆变器
- 低功耗电机控制
- 电池供电仪器
- 楼宇自动化
- 高阻抗传感器接口
- 锂离子电池供电系统
