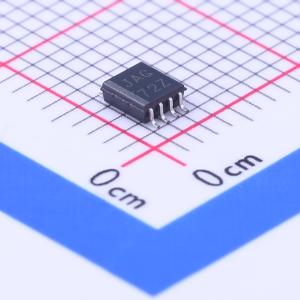

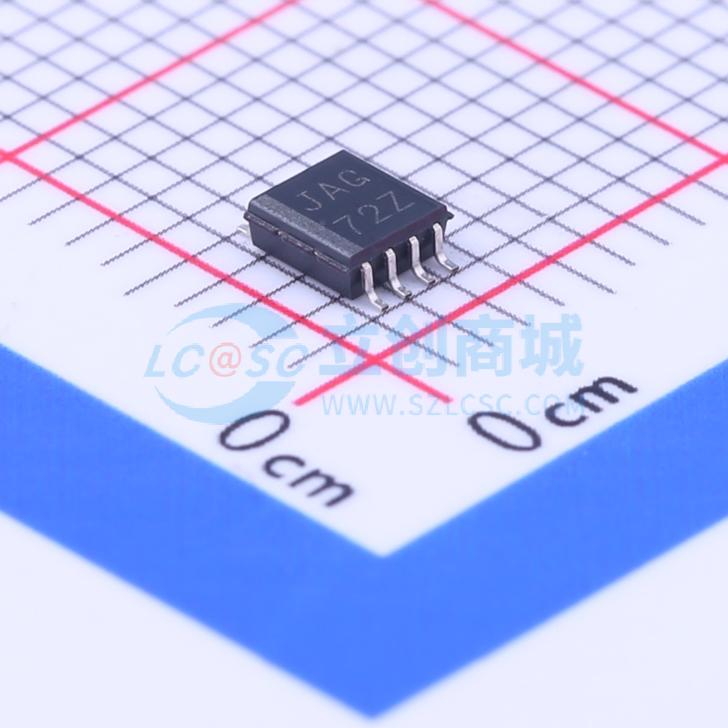

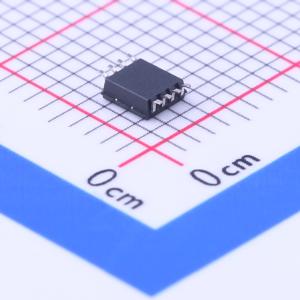

温馨提醒：图片仅供参考，商品以实物为准
TS5A2066DCTR
双通道单刀单掷模拟开关，可处理数字和模拟信号
- 描述
- TS5A2066 双通道 10Ω SPST 模拟开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- TS5A2066DCTR
- 商品编号
- C205970
- 商品封装
- MSOP-8-2.8mm
- 包装方式
- 编带
- 商品毛重
- 0.139克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | 2 | |
| 导通电阻(Ron) | 7.5Ω | |
| 工作电压 | 1.65V~5.5V | |
| 导通电容(Con) | 13.5pF | |
| 导通时间(ton) | 5.2ns |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 2.6ns | |
| 带宽 | 300MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | - | |
| 功能特性 | 双向模拟通道 | |
| 电荷注入 | 1pC |
商品概述
TS5A2066是一款双路单刀单掷（SPST）模拟开关，设计工作电压范围为1.65V~5.5V，可同时处理数字信号和模拟信号，最高幅度达VCC的信号可实现双向传输。
商品特性
- 导通电阻低，为10Ω
- 控制输入具备5V容限
- 电荷注入低
- 导通电阻匹配性良好
- 总谐波失真低
- 支持1.65V~5.5V单电源工作
- 闭锁性能超过100mA，符合JESD 78 II类标准
- 静电放电性能符合JESD 22测试标准，人体模型可达2000V（A114-B，II类），充电器件模型可达1000V（C101）
应用领域
- 采样保持电路
- 电池供电设备
- 音视频信号路由
- 通信电路
- 手机
- 低压数据采集系统
- 个人数字助理
