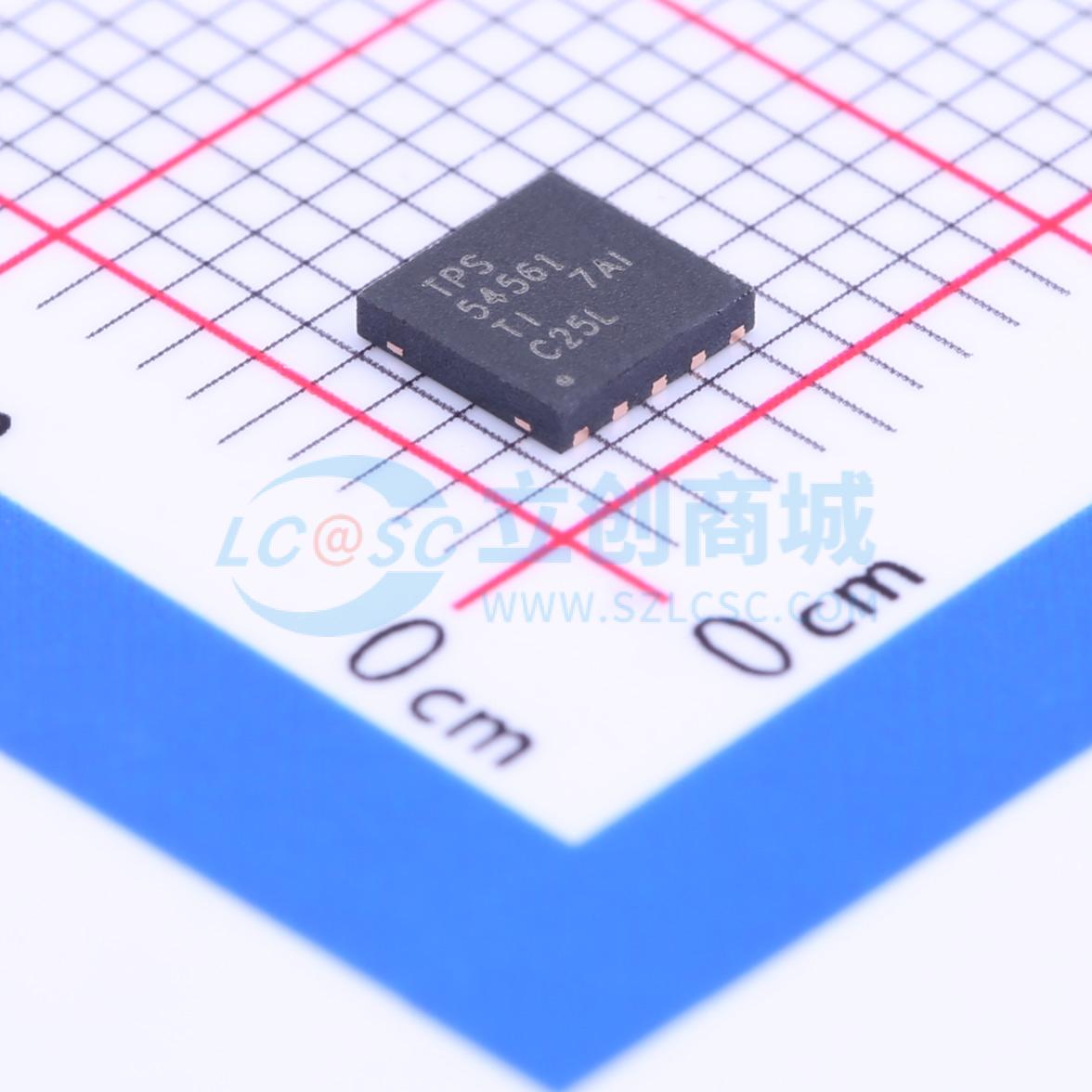

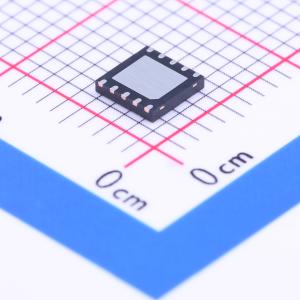

TPS54561DPRT
具备软启动和节能模式的4.5V至60V输入、5A降压型DC-DC转换器
- 描述
- TPS54561 具有软启动和 Eco-mode™ 的 4.5V 至 60V 输入 5A 直流/直流降压转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS54561DPRT
- 商品编号
- C205965
- 商品封装
- WSON-10-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~60V | |
| 输出电压 | 800mV~59V | |
| 输出电流 | 5A | |
| 开关频率 | 2.5MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 152uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS54561 是一款具有集成高压侧MOSFET的60V、5A降压稳压器。能够承受ISO 7637标准下高达65V的负载突卸脉冲。电流模式控制提供了简单的外部补偿和灵活的元件选择。低纹波脉冲跳过模式将无负载供电电流降至152 μA。当使能引脚被拉低时，关断供电电流降至2 μA。
欠压锁定内部设置为4.3V，但可以通过在使能引脚上使用外部电阻分压器来增加。输出电压启动斜坡由软启动引脚控制，该引脚也可以配置用于排序/跟踪。开漏电源良好信号表示输出在其标称电压的93%至106%范围内。
宽范围可调开关频率允许优化效率或外部元件尺寸。逐周期限流、频率回折和热关断功能可在过载条件下保护内部和外部元件。
TPS54561采用10引脚4 mm x 4 mm WSON封装。
商品特性
- 轻负载时通过跳脉冲实现高效率
- 生态模式
- 87-mΩ 高边 MOSFET
- 152 μA 工作静态电流和 2 μA 关断电流
- 100-kHz 至 2.5-MHz 可调开关频率
- 同步到外部时钟
- 轻负载时通过集成的 BOOT 充电 FET 实现低压降
- 可调 UVLO 电压和迟滞
- UV 和 OV 电源良好输出
- 可调柔和启动和时序控制
- 0.8–1% 内部电压基准
- 10 引脚 WSON 带散热焊盘封装
- -40℃ 至 150℃ TJ 工作温度范围
- 使用 WEBENCH Power Designer 创建 TPS54561 的定制设计
应用领域
- 工业自动化和电机控制
- 车辆配件：GPS，娱乐系统
- USB专用充电端口和电池充电器
- 12V、24V 和 48V 工业、汽车和通信电源系统
