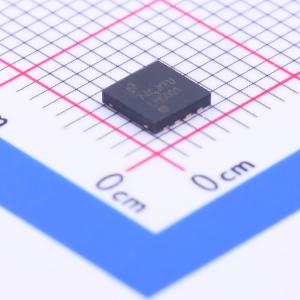

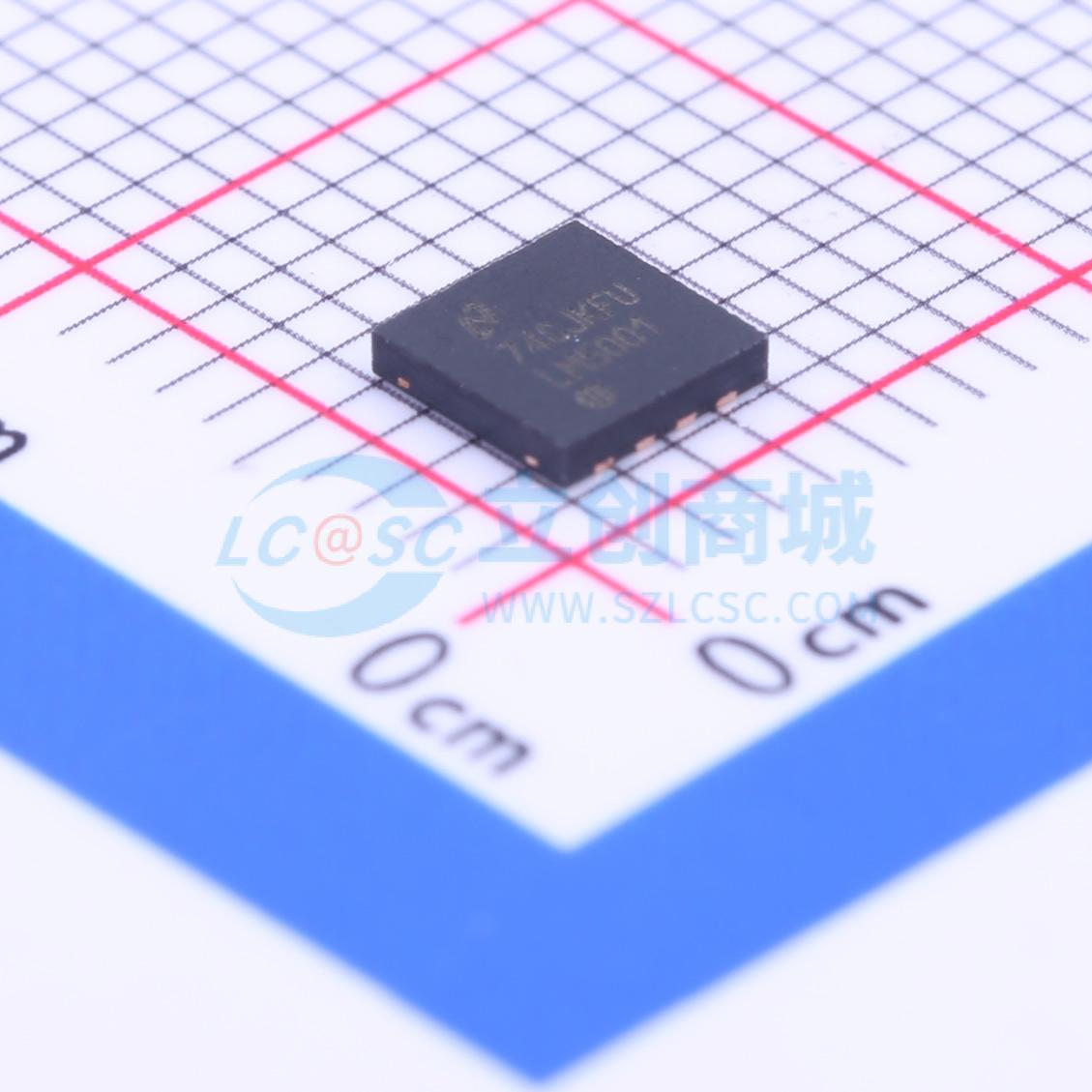

LM5001SD/NOPB

高压开关模式稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM5001 3.1V 至 75V 宽输入电压、1A 电流模式非同步开关模式稳压器
品牌名称: TI(德州仪器)
商品型号: LM5001SD/NOPB
商品编号: C205963
商品封装: WSON-8-EP(4x4)
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

LM5001高压开关模式稳压器具备实现高效高压升压、反激、SEPIC和正激转换器所需的全部功能，仅需少量外部元件。这款易于使用的稳压器集成了一个75V N沟道MOSFET，峰值电流限制为1A。电流模式控制提供了本质上简单的环路补偿和线电压前馈，可出色抑制输入瞬变。开关频率通过单个电阻设置，最高可编程至1.5MHz。振荡器还可与外部时钟同步。其他保护功能包括：电流限制、热关断、欠压锁定和远程关断功能。

商品特性

通过AEC-Q100认证（TJ = -40℃至125℃）
集成75V N沟道MOSFET
超宽输入电压范围：3.1V至75V
集成高压偏置稳压器
输出电压可调
输出电压精度达1.5%
带可选补偿的电流模式控制
宽带宽误差放大器
集成电流感应和限制功能
集成斜率补偿
最大占空比限制为85%
单电阻振荡器编程
振荡器同步功能
使能/欠压锁定（UVLO）引脚
热关断

应用领域

工业、通信和汽车应用的DC-DC电源
升压、反激、SEPIC和正激转换器拓扑结构

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	3.1V~75V
	输出电压	3.1V~76V
	输出电流	800mA
	开关频率	1.5MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	SEPIC；升压式；正激式；反激式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
