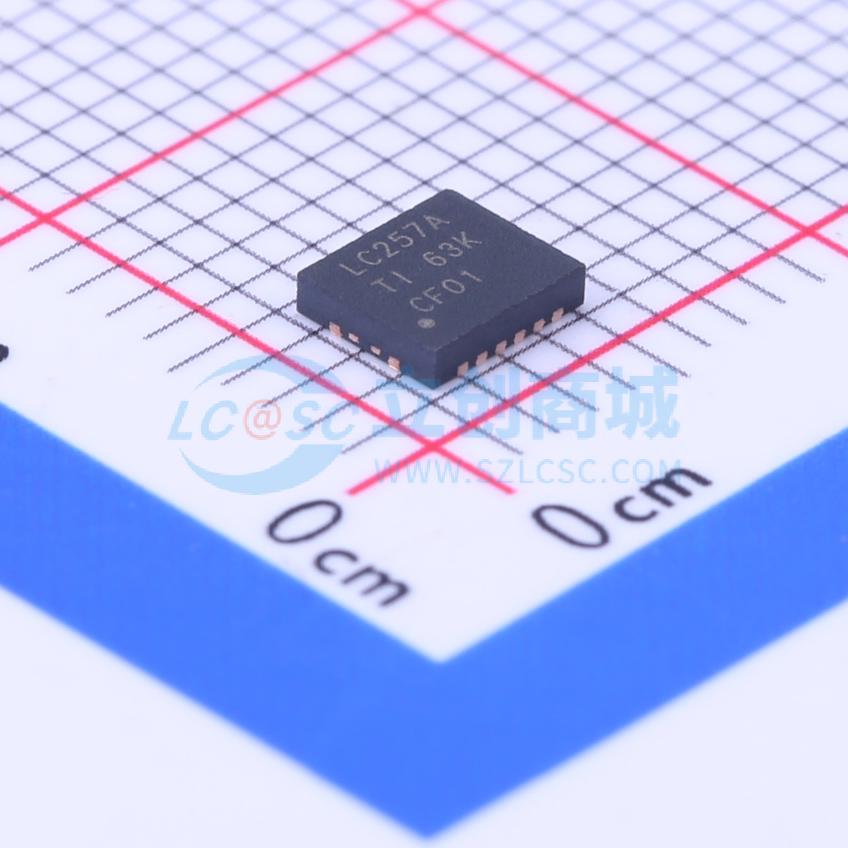

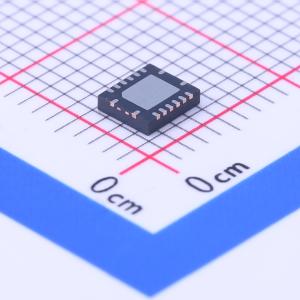

SN74LVC257ARGYR

三态输出，四路2选1数据选择器和多路复用器

描述: SN74LVC257A 具有三态输出的四通道 2 线至 1 线数据选择器/多路复用器
品牌名称: TI(德州仪器)
商品型号: SN74LVC257ARGYR
商品编号: C205959
商品封装: QFN-16-EP(3.5x4)
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

商品概述

SNx4LVC257A是带有三态输出的四路2线转1线数据选择器与多路复用器，设计工作电源电压范围为1.65V至3.6V，可在总线结构系统中将4位数据源的信号多路复用到4条输出数据线上；当输出使能输入处于高逻辑电平时，三态输出不会对数据线产生负载；输入可由3.3V或5V器件驱动，可在混合3.3V或5V的系统环境中用作电平转换器。

商品特性

工作电压范围为1.65V~3.6V
输入可承受最高5.5V电压
3.3V条件下最大传输延迟tpd为4.6ns
VCC=3.3V、TA=25℃条件下，输出地弹典型值VOLP<0.8V
VCC=3.3V、TA=25℃条件下，输出VOH下冲典型值VOHV>2V
闩锁性能超过250mA，符合JESD 17标准
ESD防护性能符合JESD 22标准
人体放电模型等级可达2000V，机器放电模型等级可达200V

应用领域

线缆调制解调器端接系统
测试与测量领域
I/O扩展器
电机驱动器
网络交换机
服务器
电信基础设施

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	多路复用器
	电源极性	单电源
	工作电压	1.65V~3.6V
	输入数/输出数	8/4
	灌电流(IOL)	24mA

	属性	参数值
	拉电流(IOH)	24mA
	工作温度	-40℃~+85℃
	传播延迟(tpd)	4.6ns@3.3V,50pF
	静态电流(Iq)	10uA
	功能特性	输出使能高阻；电平转换
	系列	74LVC
