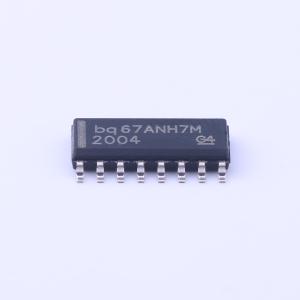

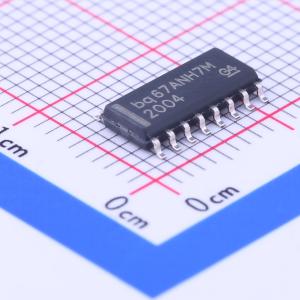

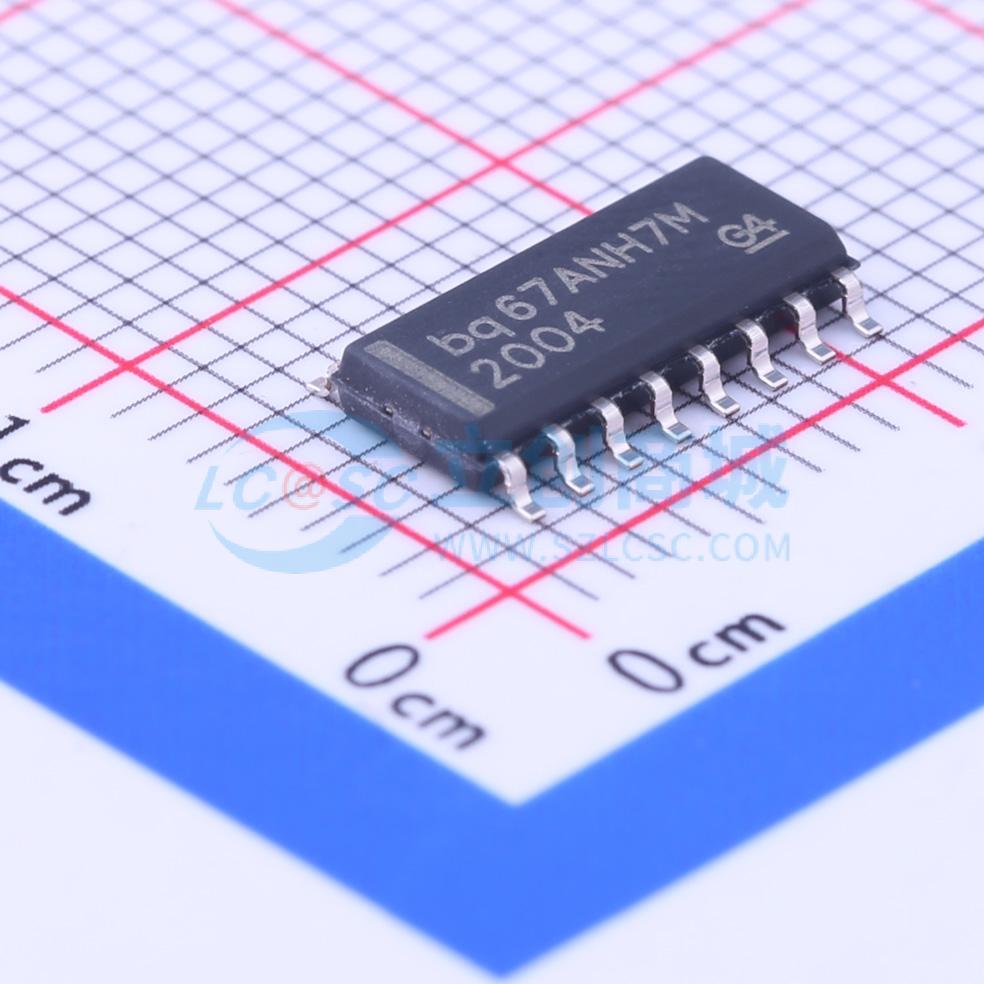

BQ2004SN
BQ2004SN
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BQ2004 具有负 dV、PVD、dT/dt 终止功能和时间设置 1 的镍镉电池/镍氢电池降压充电器
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ2004SN
- 商品编号
- C205960
- 商品封装
- SOIC-16
- 包装方式
- 管装
- 商品毛重
- 0.296克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 工作电压 | 4.5V~5.5V | |
| 电池类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 1~2 | |
| 工作温度 | -20℃~+70℃ |
商品概述
bq2004快速充电IC在单片CMOS器件上集成了全面的快速充电控制功能和高速开关电源控制电路。 闭环电流控制电路的集成使bq2004成为单节或多节电池独立充电器和系统集成充电器经济高效解决方案的基础。 开关激活的充电前放电功能使基于bq2004的充电器能够支持电池预处理和容量测定。 通过将bq2004用作滞环PWM控制器对充电电流进行开关模式调节，可实现高效的功率转换。此外，bq2004也可用于控制外部调节的充电电流。 在施加充电电源、更换电池或按下开关时，快速充电即可开始。为确保安全，除非电池温度和电压在设定范围内，否则快速充电将被禁止。 在整个快速充电过程中，会对温度、电压和时间进行监测。快速充电可通过以下任何一种方式终止： 温度时间变化率（∆T/∆t） 峰值电压检测（PVD） 负电压增量（-∆V） 最大电压 最高温度 最长时间 快速充电结束后，可选择进行补充充电和脉冲电流维护充电阶段。
商品特性
- 对镍镉或镍氢电池进行快速充电和预处理
- 滞环PWM开关模式电流调节或对外部调节器进行门控控制
- 易于集成到系统中或用作独立充电器
- 对温度和电压进行预充电验证
- 可配置的直接LED输出显示电池和充电状态
- 通过∆温度/∆时间、峰值电压检测、-∆V、最大电压、最高温度和最长时间终止快速充电
- 可选的补充充电和脉冲电流维护充电
- 逻辑电平控制的低功耗模式（5μA待机电流）
