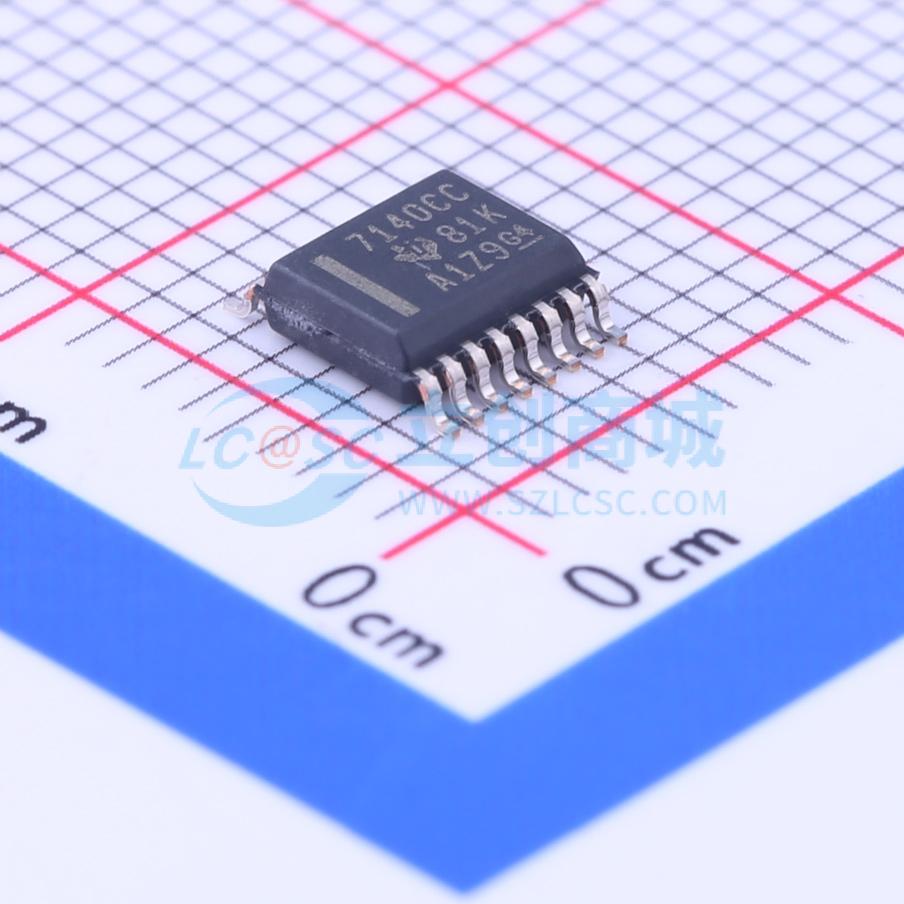

温馨提醒：图片仅供参考，商品以实物为准

ISO7140CCDBQR

小封装低功耗三通道和四通道数字隔离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ISO7140CC 四通道 4/0 50Mbps 数字隔离器
品牌名称: TI(德州仪器)
商品型号: ISO7140CCDBQR
商品编号: C205953
商品封装: SSOP-16-150mil
包装方式: 编带
商品毛重: 0.179克(g)

商品参数

商品概述

ISO7131、ISO7140 和 ISO7141 器件提供符合 UL 标准的长达 1 分钟的 2500 V_RMS 电流隔离，以及符合 VDE 标准的 4242 V_PK。ISO7131 有三个通道，其中两个为正向通道，一个为反向通道。ISO7140 和 ISO7141 均为四通道隔离器；ISO7140 有四个正向通道，而 ISO7141 有三个正向通道和一个反向通道。这些器件在由 5V 电源和 3.3V/2.7V 电源供电时，分别可提供 50Mbps 和 40Mbps 的最大数据传输速率，并且输入上带有集成滤波器，适用于易受噪声干扰的应用。后缀 F 表示缺省输出状态为低电平；否则，缺省输出状态为高电平。每个隔离通道的逻辑输入和输出缓冲器均由二氧化硅 (SiO₂) 绝缘隔栅分离开来。与隔离式电源一起使用时，这些器件可防止数据总线或者其它电路上的噪声电流进入本地接地并且干扰或损坏敏感电路。这些器件具有晶体管晶体管逻辑电路 (TTL) 输入阈值，并且可由 2.7V、3.3V 和 5V 电压供电运行。通过 2.7V 或 3.3V 电源供电时，所有输入均可耐受 5V 电压。

商品特性

最大信号传输速率：50Mbps（5V 电源）
具有集成噪声滤波器的稳健耐用设计
缺省输出低选项（后缀 F）
低功耗，每通道 I_CC 典型值（3.3V 电源）：
- ISO7131：1Mbps 时为 1.5mA，25Mbps 时为 2.6mA
- ISO7140：1Mbps 时为 1mA，25Mbps 时为 2.3mA
- ISO7141：1Mbps 时为 1.3mA，25Mbps 时为 2.6mA
低传播延迟：典型值 23ns（3.3V 电源）
宽温度范围：-40°C 至 125°C
50kV/μs 瞬态抗扰度，典型值
采用 SiO₂ 隔离格栅，使用寿命长
可由 2.7V、3.3V 和 5V 电源及逻辑电平供电
小型四分之一尺寸小外形封装 (QSOP)-16 封装
符合 UL 1577 的长达 1 分钟的 2500V_RMS 隔离
符合 DIN V VDE V 0884-10 (VDE V 0884-10):2006-12 的 4242V_PK 隔离，566V_PK 工作电压
CSA 组件接受通知 5A，IEC 60950-1 和 IEC 61010-1 终端设备标准
符合 GB 4943.1-2011 的 CQC 认证

应用领域

通用隔离
工业现场总线 (Fieldbus)
Profibus 现场总线
Modbus 数据总线
DeviceNet 数据总线
RS-232，RS-485 串行外设接口

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交21单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	4
	反向通道数	0
	最大数据速率	50Mbps
	默认输出	高电平
	隔离电压(Vrms)	2500

	属性	参数值
	CMTI(kV/us)	50kV/us
	工作温度	-40℃~+125℃
	工作电压(VCCA)	2.7V~5.5V
	工作电压(VCCB)	2.7V~5.5V
	传播延迟(tpd)	19ns
