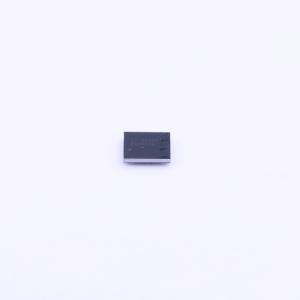

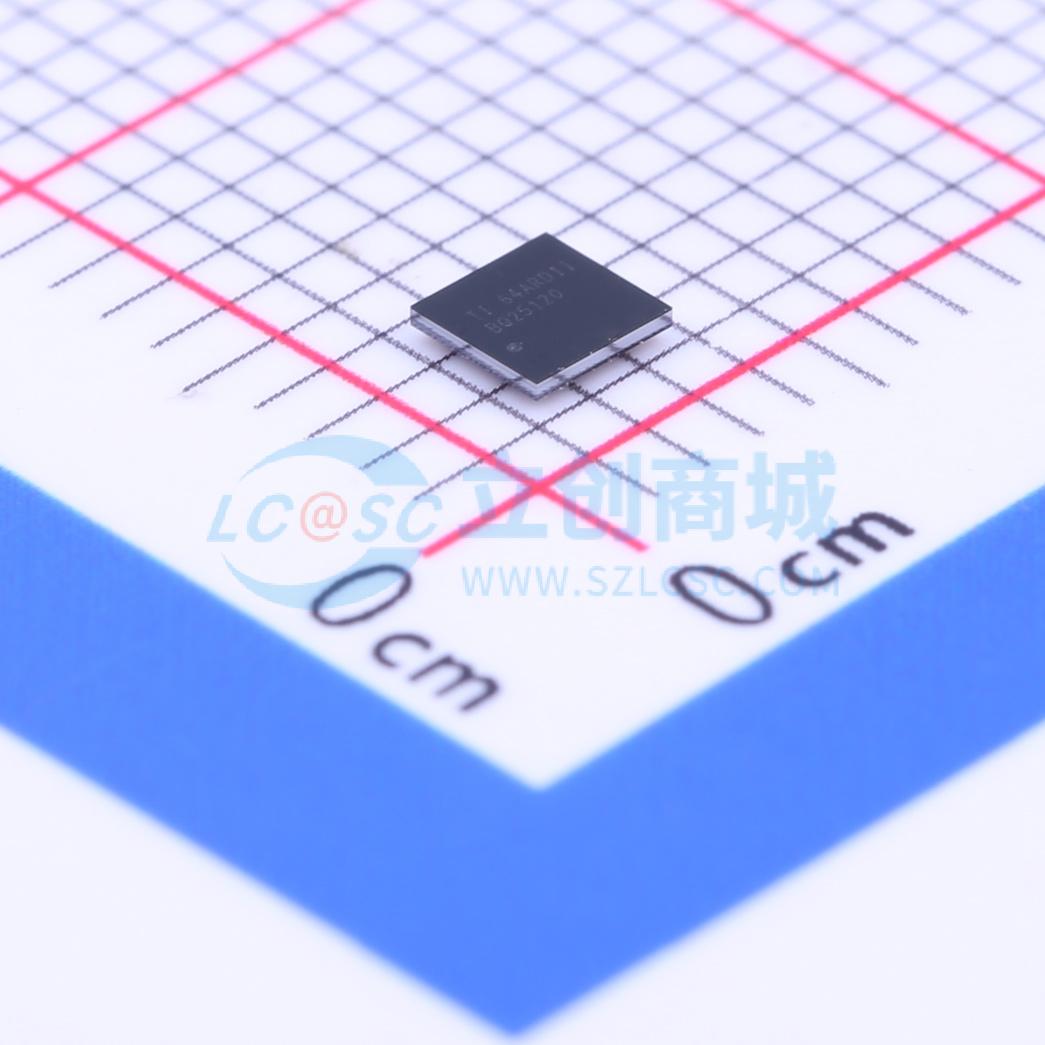

BQ25120YFPR

bq25120 是一款高度集成的电池充电管理集成电路(IC)，集成了可穿戴设备最常用的功能：线性充电器、稳压输出、负载开关、定时器手动复位以及电池电压监视器。 集成的降压转换器是一款采用 DCS-Control 拓扑的高效、低 IQ 开关，可将轻负载效率扩展至 10μA 负载电流以下。该转换器在运行和关断期间具有低静态电流，可最大程度延长电池使用寿命。 该器件支持 5mA 至 300mA 的充电电流。 输入电流限制、充电电流、降压转换器输出电压、LDO 输出电压等参数均可通过 I²C 接口进行编程。 该器件采用标准锂离子充电配置文件分三个阶段对电池进行充电：预充电、恒流和恒压。 该器件包含一个基于电压的 JEITA 兼容电池组热敏电阻监视输入 (TS)，可监视电池温度并自动更改充电参数，从而防止电池在超出其安全温度范围的温度下充电。 该充电器针对 5V USB 输入进行了优化，可承受 20V 线路瞬态电压。 降压转换器由输入或电池供电。 当处于仅电池模式时，器件可由电压最高达 4.65V 的电池供电运行。 利用可配置负载开关，器件可断开与不常用器件的连接，从而优化系统。 通过定时器手动复位可实现多种优化唤醒和复位的不同配置选项。 基于电压的简单监视器为主机提供电池电量信息，电量范围为已编程 V(BATREG) 的 60% 至 100% （单位增量为 2% ）。

• 延长了系统在充电之后的运行时间
• 可配置的 300mA 降压稳压器（默认电压为 1.8V）
• 使能降压稳压器（无负载）时的 Iq 为 700nA（典型值）
• 可配置的负载开关或 100mA 低压降 (LDO) 输出（默认采用负载开关）
• 快速充电电流高达 300mA
• 电池稳压精度为 0.5% （可配置电压范围为 3.6V 至 4.65V，步长为 10mV）
• 可配置的终止电流低至 500μA
• 基于电压的简单电池监视器
• 采用小型封装的高度集成解决方案

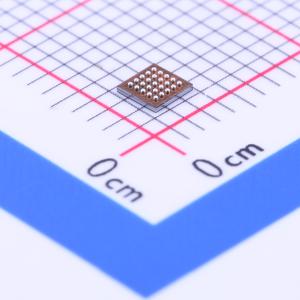

• 最小尺寸解决方案采用 2.5mm×2.5mm 晶圆级芯片规模 (WCSP) 封装并带有 6 个外部组件
• 采用可调节定时器的按钮唤醒和复位
• 用于系统供电和电池充电的电源路径管理
• 电源路径管理可实现低于 50nA 的运输模式电池静态电流，从而最大程度延长电池使用寿命
• 电池充电器的工作电压为 3.4V - 5.5VIN （5.5V 过压保护 (OVP)/20V 耐压）
• 提供专用于输入电流限制、充电电流、终止电流和状态输出的引脚
• I²C 通信控制：充电电压和电流、终止阈值、输入电流限制、VINDPM 阈值、定时器选项、负载开关控制、控制故障中断和状态、系统输出电压调节、LDO 输出电压调节

• 智能手表及其他可穿戴设备
• 健身配件
• 健康状况监控医疗配件
• 可再充电玩具
