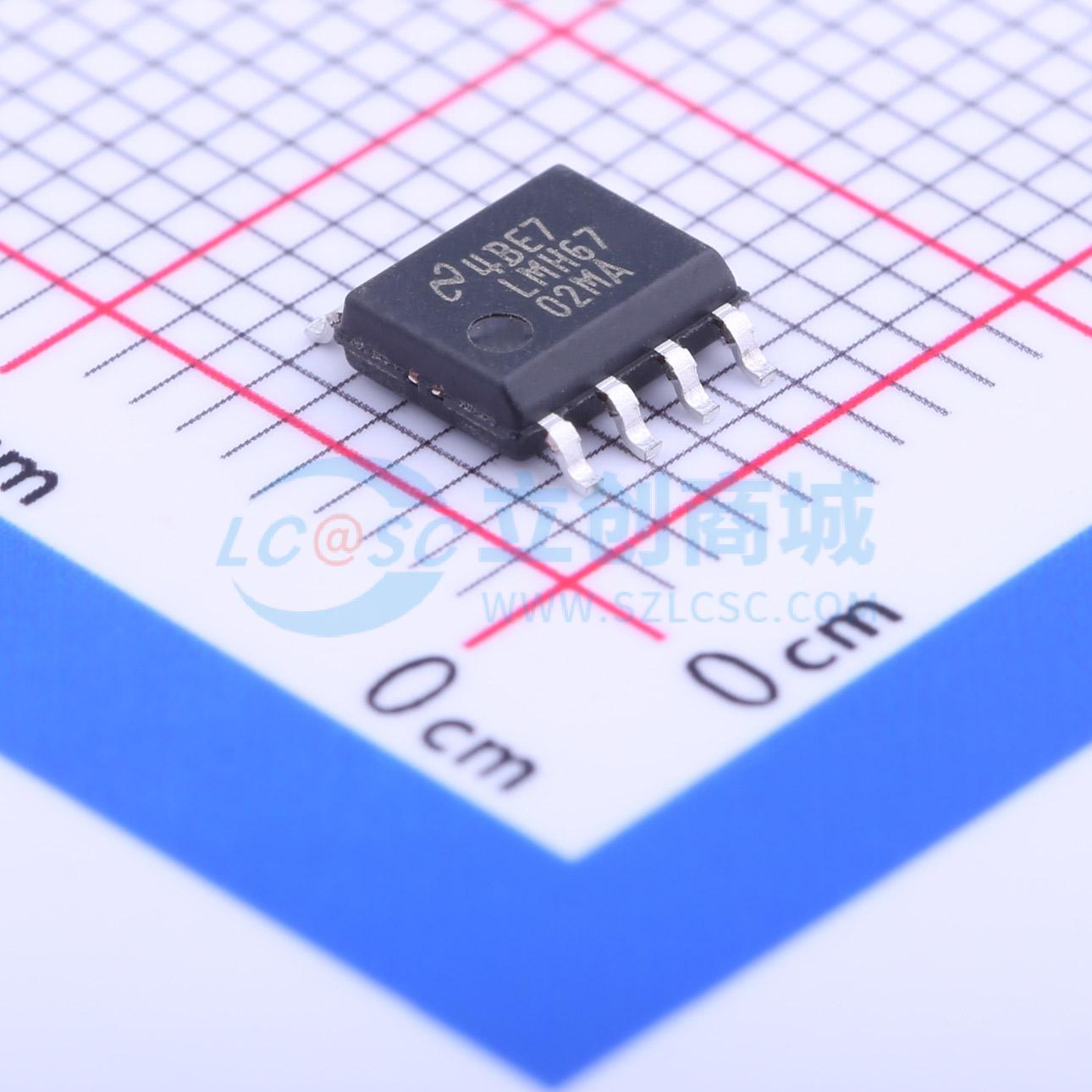

温馨提醒：图片仅供参考，商品以实物为准
LMH6702MA/NOPB
1.7GHz 超低失真宽带运放
- 描述
- LMH6702 1.7 GHz、超低失真、宽带运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMH6702MA/NOPB
- 商品编号
- C205956
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1.7GHz | |
| 输入失调电压(Vos) | 4.5mV | |
| 输入失调电压温漂(Vos TC) | 13uV/℃ | |
| 压摆率(SR) | 3.1V/ns | |
| 输入偏置电流(Ib) | 6uA | |
| 输入失调电流(Ios) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 1.83nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 48dB | |
| 静态电流(Iq) | 12.5mA | |
| 输出电流 | 80mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | 4V~6V；-6V~-4V | |
| 功能特性 | 内置补偿 |
商品概述
LMH6702是一款超宽带、超低失真的宽带直流耦合单片运算放大器，专门针对需要出色信号保真度的宽动态范围系统设计。它采用电流反馈架构，可在高速下实现单位增益稳定，无需外部补偿，采用VIP10互补双极工艺制造，提供SOIC和SOT-23两种封装，具有低输入参考噪声、低谐波和互调失真的特点，是高速转换器理想的驱动器或缓冲器，适合对信号纯度要求较高的宽动态范围系统使用。
商品特性
- 典型测试条件：电源电压±5V，环境温度25℃，电压增益2V/V，负载电阻100Ω，输出电压2V峰峰值
- 5MHz条件下SOT-23封装的二次谐波、三次谐波分别为-100dBc、-96dBc
- 输出0.5V峰峰值时，3dB带宽为1.7GHz
- 输入参考噪声为1.83nV/√Hz，噪声水平低
- 0.1%精度建立时间为13.4ns
- 压摆率可达3100V/μs
- 电源电流为12.5mA
- 输出电流可达80mA
- 75MHz条件下互调失真为-67dBc，失真水平低
- 电压增益2V/V、输出2V峰峰值条件下带宽为720MHz，100Ω负载时60MHz下可达到10位失真水平
- 可替代CLC409和CLC449
应用领域
- 闪存模数转换器驱动器
- 数模转换器跨阻缓冲器
- 宽动态范围中频放大器
- 通信接收器
- 线路驱动器
- 高分辨率视频信号处理
- 高速模数转换器、数模转换器的驱动或缓冲
