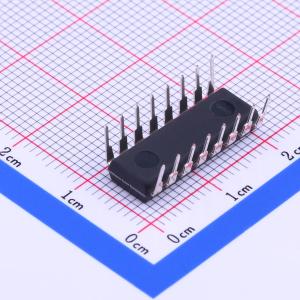

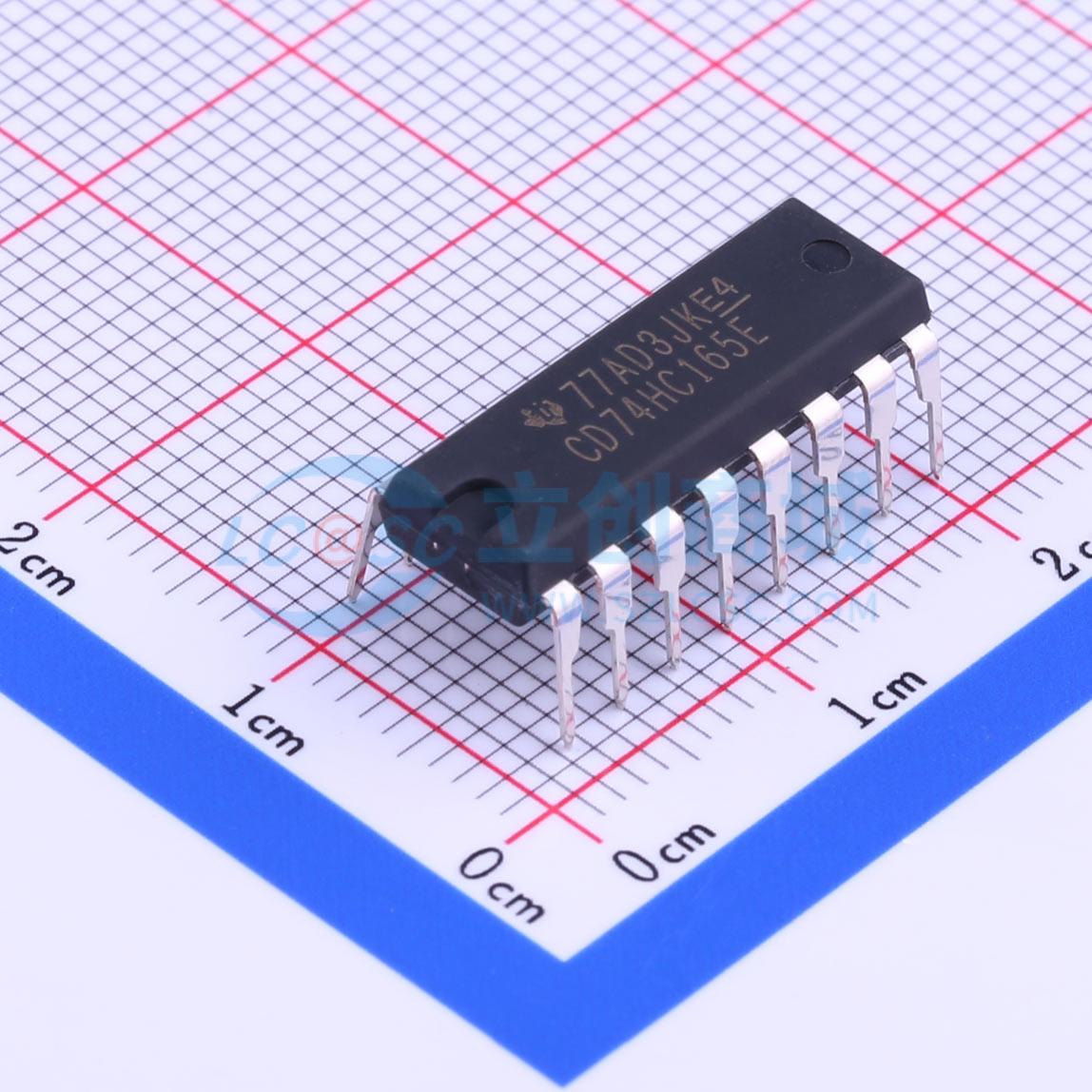

温馨提醒：图片仅供参考，商品以实物为准

CD74HC165E

描述: CD74HC165 高速 CMOS 逻辑 8 位并行输入/串行输出移位寄存器
品牌名称: TI(德州仪器)
商品型号: CD74HC165E
商品编号: C205941
商品封装: DIP-16
包装方式: 管装
商品毛重: 1.84克(g)

商品参数

商品概述

CDx4HC165、CDx4HCT165是高速CMOS逻辑8位并行输入/串行输出移位寄存器，HC165和HCT165是具有最后一级辅助互补串行输出（QH 和非QH）的8位并行或串行输入移位寄存器。当并行负载(SH/LD)输入为低电平时，会以异步方式将从A输入到H输入的并行数据加载到寄存器中。当SH/LD为高电平时，数据会在SER输入端以串行方式输入寄存器，并通过每个正向时钟转换向右移动一个位置（A→B→C等）。可将QH输出连接到后一器件的SER输入，实现并行至串行转换器扩展。

商品特性

缓冲输入
异步并行负载
互补输出
标准输出:10个LSTTL负载
总线驱动器输出:15个LSTTL负载
宽工作温度范围:-55℃ 至 125℃
平衡的传播延迟及转换时间
与LSTTL逻辑IC相比，可显著降低功耗
HC类型:2V至6V工作电压
HC类型:高抗噪性:当 VCC = 5 V 时，NIL = 30% VCC，NIH = 30% VCC
HCT类型:4.5 V 至 5.5 V 工作电压
HCT类型:直接LSTTL输入逻辑兼容
HCT类型:CMOS输入兼容，当电压为 VOL、VOH 时，Ii ≤ 1 μA

	属性	参数值
	商品目录	移位寄存器
	功能	并行或串行至串行
	工作电压	2V~6V
	时钟频率(fc)	35MHz
	元件数	1
	输出类型	互补式
	系列	74HC
	耗散功率(Pd)	-

	属性	参数值
	传播延迟(tpd)	28ns@6V,50pF
	输出电流	-
	分辨率(位)	8
	输入类型	-
	灌电流(IOL)	-
	拉电流(IOH)	-
	工作温度	-55℃~+125℃
	功能特性	异步并行加载功能
