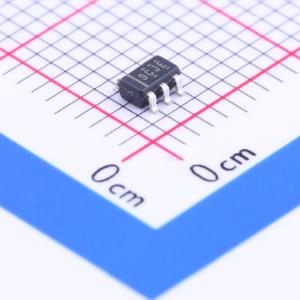

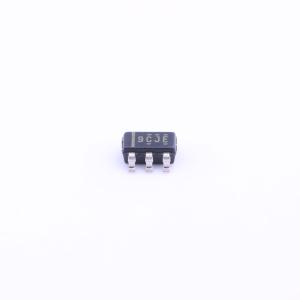

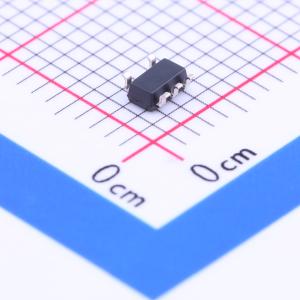

温馨提醒：图片仅供参考，商品以实物为准
TS12A4514DBVR
单刀单掷CMOS模拟开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单刀单掷CMOS模拟开关，工作电压范围2V至12V，具有低导通电阻和快速切换速度。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TS12A4514DBVR
- 商品编号
- C205942
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | 1 | |
| 工作电压 | 2V~12V | |
| 导通时间(ton) | 100ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 20Ω | |
| 关闭时间(toff) | 50ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 19pF | |
| 带宽 | 475MHz |
商品概述
TS12A4514/TS12A4515 是单刀单掷 (SPST)、低电压、单电源 CMOS 模拟开关，具有极低的开关导通电阻。TS12A4514 为常开 (NO) 型，TS12A4515 为常闭 (NC) 型。 这些 CMOS 开关可在 2 V 至 12 V 的单电源下连续工作。每个开关都能处理轨到轨模拟信号。关断泄漏电流最大值在 25℃ 时仅为 1 nA，在 85℃ 时为 10 nA。 所有数字输入的逻辑阈值为 0.8 V 至 2.4 V，使用 5 V 电源时可确保与 TTL/CMOS 逻辑兼容。
商品特性
- 2 V 至 12 V 单电源工作
- 规定的导通电阻：
- 12 V 电源时最大 15 Ω
- 5 V 电源时最大 20 Ω
- 3.3 V 电源时最大 50 Ω
- 规定的低关断泄漏电流：
- 25℃ 时为 1 nA
- 85℃ 时为 10 nA
- 规定的低导通泄漏电流：
- 25℃ 时为 1 nA
- 85℃ 时为 10 nA
