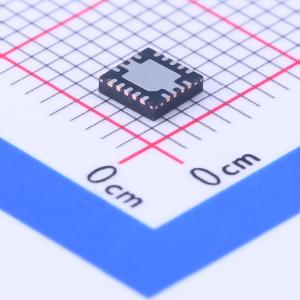

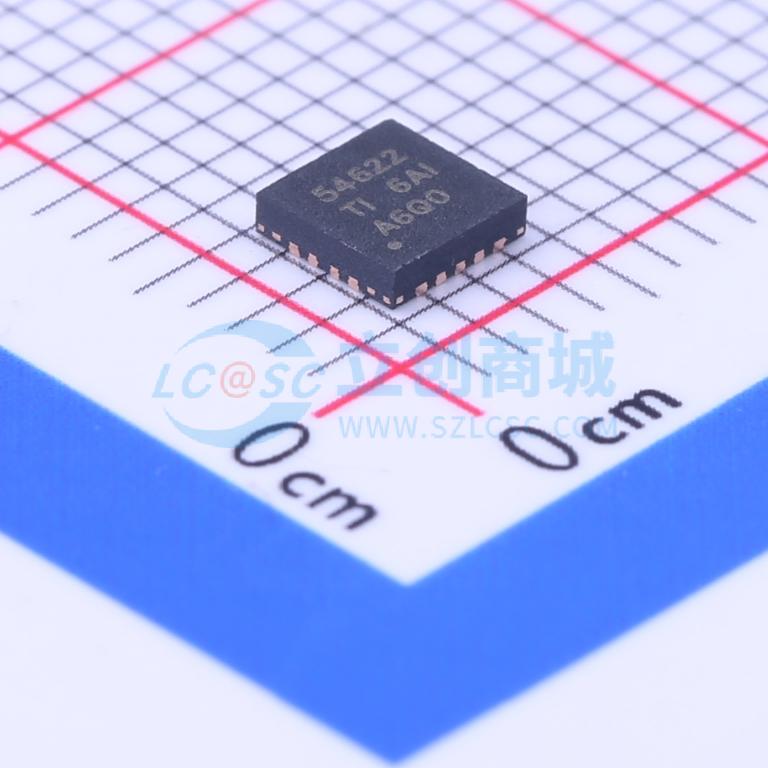

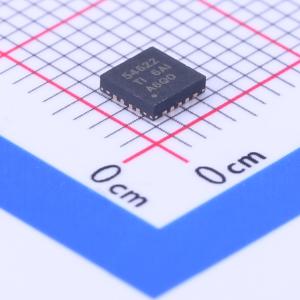

温馨提醒：图片仅供参考，商品以实物为准

TPS54622RHLT

4.5V至17V输入，6A异步降压SWIFT™转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54622 是一款高度集成的 17V、6A 同步降压转换器,采用 3.5mm x 3.5mm VQFN 封装。它集成了高侧和低侧 MOSFET,支持 200kHz 至 1.6MHz 的开关频率,并具有hiccup保护功能。
品牌名称: TI(德州仪器)
商品型号: TPS54622RHLT
商品编号: C205947
商品封装: VQFN-14-EP(3.5x3.5)
包装方式: 编带
商品毛重: 0.152克(g)

商品参数

商品概述

采用热增强型3.5 mm x 3.5 mm VQFN封装的TPS54622器件是一款功能齐全的17 V、6 A同步降压转换器，通过高效率并集成高端和低端MOSFET，针对小型设计进行了优化。通过电流模式控制（可减少元件数量）以及选择高开关频率（可减小电感器的占位面积），进一步节省了空间。输出电压启动斜坡由SS/TR引脚控制，该引脚允许其作为独立电源或在跟踪情况下工作。通过正确配置使能引脚和开漏电源正常引脚，也可以实现电源排序。高端FET的逐周期电流限制可在过载情况下保护器件，而低端源电流限制可防止电流失控，进一步增强了保护功能。还有一个低端灌电流限制，可关断低端MOSFET以防止过大的反向电流。如果过流情况持续时间超过预设时间，则会触发打嗝式保护。当管芯温度超过热关断温度时，热打嗝保护会禁用该器件，并在内置的热关断打嗝时间过后再次启用该器件。

商品特性

集成26 mΩ和19 mΩ MOSFET
分离式电源轨：PVIN引脚电压范围为1.6 V至17 V
开关频率范围为200 kHz至1.6 MHz
可与外部时钟同步
0.6 V ±1%电压基准，具备过温保护
打嗝式电流限制
可单调启动至预偏置输出
工作结温范围为 -40℃至150℃
可调节的软启动和电源排序
具备电源正常输出监控功能，可监测欠压和过压情况
可调节的输入欠压锁定

应用领域

高密度分布式电源系统
高性能负载点稳压
宽带、网络和光通信基础设施

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~17V
	输出电压	600mV~15V
	输出电流	6A
	开关频率	1.6MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
