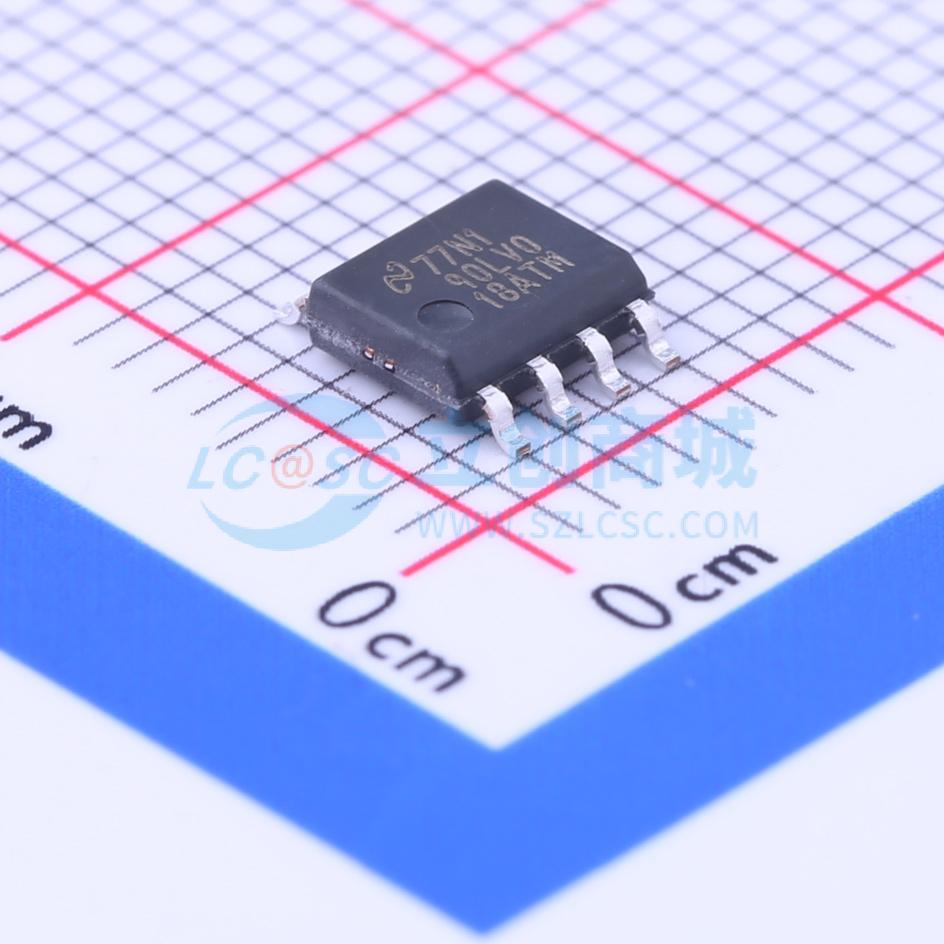

DS90LV018ATM/NOPB

DS90LV018A 3V LVDS 单 CMOS 差分线接收器

描述: 400 Mbps (200 MHz) 切换速率，50 ps 差分偏斜 (典型)，2.5 ns 最大传播延迟，3.3V 电源设计，低功耗设计 (静态 18mW @ 3.3V)，支持现有的 5V LVDS 网络，接受小摆幅 (典型 350 mV) 差分信号电平，支持开路、短路和终止 (100Ω) 输入故障保护。
品牌名称: TI(德州仪器)
商品型号: DS90LV018ATM/NOPB
商品编号: C205920
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.173克(g)

商品参数

商品概述

DS90LV018A是一款单通道CMOS差分线路接收器，面向要求超低功耗、低噪声和高数据速率的应用设计。该器件采用低压差分信号（LVDS）技术，支持超过400 Mbps（200 MHz）的数据速率。DS90LV018A接收低压（典型值350 mV）差分输入信号，并将其转换为3V CMOS输出电平。该接收器还支持开路、短路和端接（100Ω）输入故障保护，所有故障保护条件下接收器输出将为高电平。DS90LV018A采用直通设计，便于PCB布局。DS90LV018A与配套的LVDS线路驱动器为高速点对点接口应用提供了高功耗PECL/ECL器件的新替代方案。

商品特性

大于400 Mbps (200 MHz) 开关速率
典型值50 ps差分偏移
最大传播延迟2.5 ns
3.3V电源设计
直通引脚排列
LVDS输入断电后呈高阻态
低功耗设计 (18mW @ 3.3V 静态)
可与现有5V LVDS网络互操作
可接受小摆幅（典型值350 mV）差分信号电平
支持开路、短路和端接输入故障保护
符合ANSI/TIA/EIA-644标准
工业温度工作范围，-40℃ 至 +85℃
提供SOIC封装

应用领域

要求超低功耗、低噪声和高数据速率的应用
高速点对点接口应用

	属性	参数值
	商品目录	LVDS芯片
	类型	接收器
	驱动器数	0
	接收器数	1
	工作电压	3V~3.6V

	属性	参数值
	数据速率	400Mbps
	工作温度	-40℃~+85℃
	电平标准	LVDS
	功能特性	故障安全
