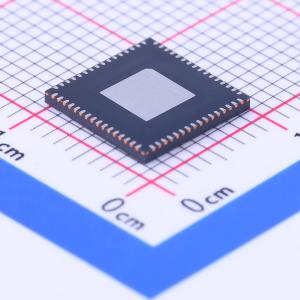

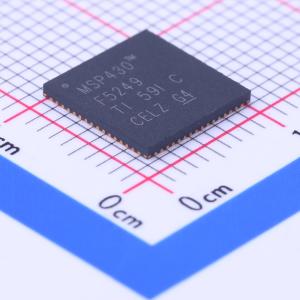

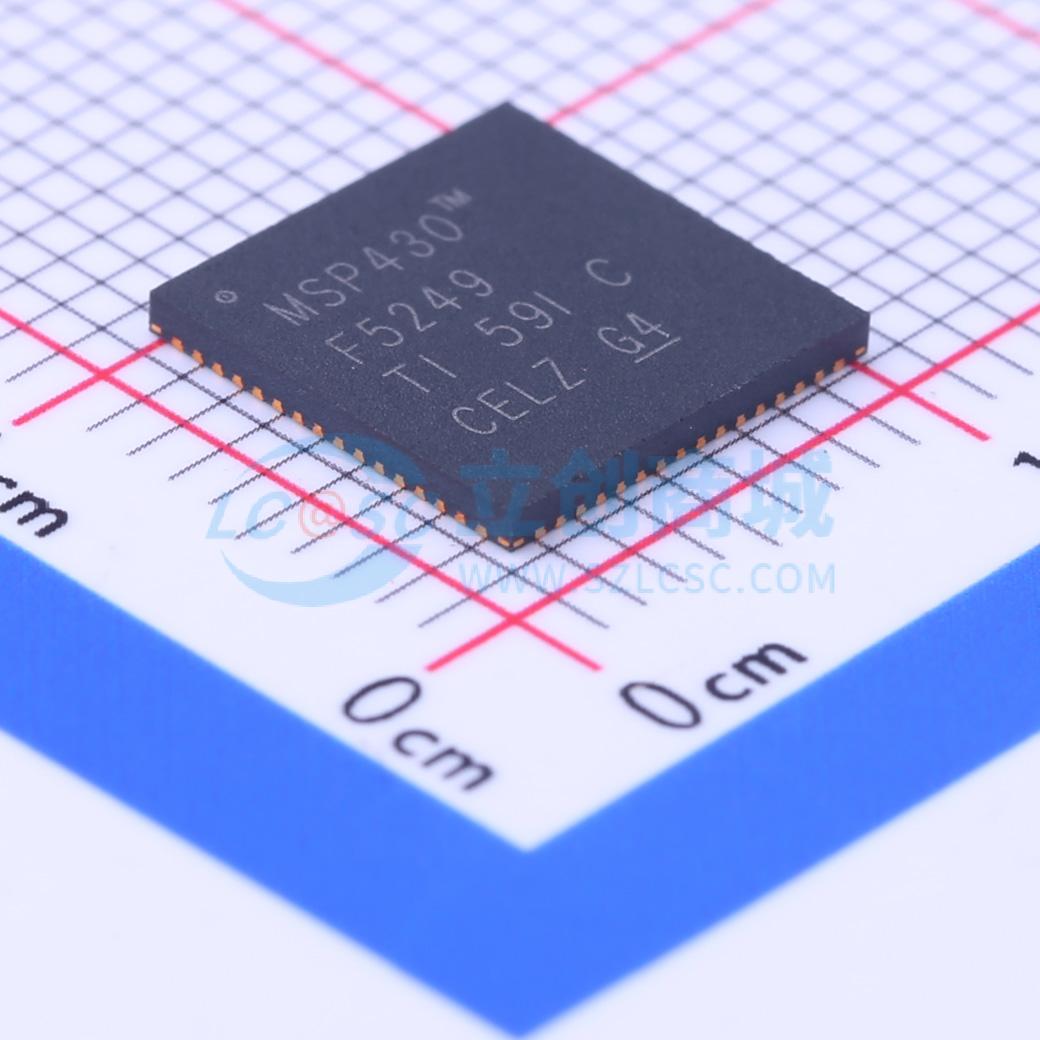

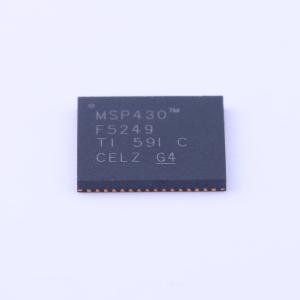

MSP430F5249IRGCT

具有 128KB 闪存、8KB SRAM、10 位 ADC、比较器、DMA、UART/SPI/I2C 和硬件乘法器的 25MHz MCU

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MSP430F5249 具有 128KB 闪存、8KB SRAM、10 位 ADC、比较器、DMA、UART/SPI/I2C 和硬件乘法器的 25MHz MCU
品牌名称: TI(德州仪器)
商品型号: MSP430F5249IRGCT
商品编号: C205930
商品封装: QFN-64-EP(9x9)
包装方式: 编带
商品毛重: 0.37克(g)

商品参数

商品概述

MSP430系列超低功耗微控制器架构与多种低功耗模式配合使用，是延长便携式测量应用电池寿命的最优选择。该器件具有一个强大的16位RISC CPU，使用16位寄存器，以及常数发生器，以便于获得最大编码效率。此数控振荡器(DCO)可使器件在3.5µs（典型值）内从低功率模式唤醒至激活模式。 MSP430F524x系列属于微控制器，配有四个16位定时器、一个高性能10位ADC、两个USCI、一个硬件乘法器、DMA、一个比较器以及一个具有报警功能的RTC模块。 MSP430F523x系列微控制器包含MSP430F524x系列除ADC以外的所有外设。

商品特性

低电源电压范围：3.6V到1.8V
超低功耗
- 激活模式(AM)：所有系统时钟激活在8MHz，3.0V，闪存程序执行时为290µA/MHz（典型值）；在8MHz，3.0V，RAM程序执行时为150µA/MHz（典型值）
- 待机模式(LPM3)：带有晶振的实时时钟(RTC)，看门狗和电源监视器可用，完全RAM保持，快速唤醒：2.2V时为1.9µA，3.0V时为2.1µA（典型值）；低功耗振荡器(VLO)，通用计数器，看门狗和电源监视器可用，完全RAM保持，快速唤醒：3.0V时为1.4µA（典型值）
- 关闭模式(LPM4)：完全RAM保持，电源监视器可用，快速唤醒：3.0V时为1.1µA（典型值）
- 关断模式(LPM4.5)：3.0V时为0.18µA（典型值）
在3.5µs（典型值）内从待机模式唤醒
16位精简指令集计算机(RISC)架构，扩展内存，高达25MHz的系统时钟
灵活的电源管理系统
- 内置可编程的低压降稳压器(LDO)
- 电源电压监控、监视、和临时限电
统一时钟系统
- 针对频率稳定的锁频环路(FLL)控制环路
- 低功率低频内部时钟源(VLO)
- 低频修整内部基准源(REFO)
- 32kHz晶振(XT1)
- 高达32MHz的高频晶振(XT2)
Timer_A中，配有5个捕捉/比较寄存器的16位定时器TA0
Timer_A中，配有3个捕获/比较寄存器的16位定时器TA1
Timer_A中，配有3个捕获/比较寄存器的16位定时器TA2
Timer_B中，配有7个捕获/比较阴影寄存器的16位定时器TB0
两个通用串行通信接口(USCI)
- USCI_A0和USCI_A1均支持：具有自动波特率检测功能的增强型通用异步收发器(UART)、IrDA编码器和解码器、同步串行外设接口(SPI)
- USCI_B0和USCI_B1每个都支持：I2C同步串行外设接口(SPI)
带内部基准、采样与保持功能的10位模数转换器(ADC)
比较器
硬件乘法器支持32位运算
串行板上编程，无需外部编程电压
3通道内部直接内存访问(DMA)
具有RTC功能的基本定时器

应用领域

模拟传感器系统
数字传感器系统
数据记录器
通用应用

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	MSP430 CPUXV2
	CPU最大主频	25MHz
	CPU位数	16 Bit
	程序存储容量	128KB
	程序存储器类型	FLASH
	RAM容量	8KB

	属性	参数值
	EEPROM容量	-
	I/O数量	53
	ADC(位数)	10bit
	振荡器类型	内置
	工作电压	1.8V~3.6V
	工作温度	-40℃~+85℃
