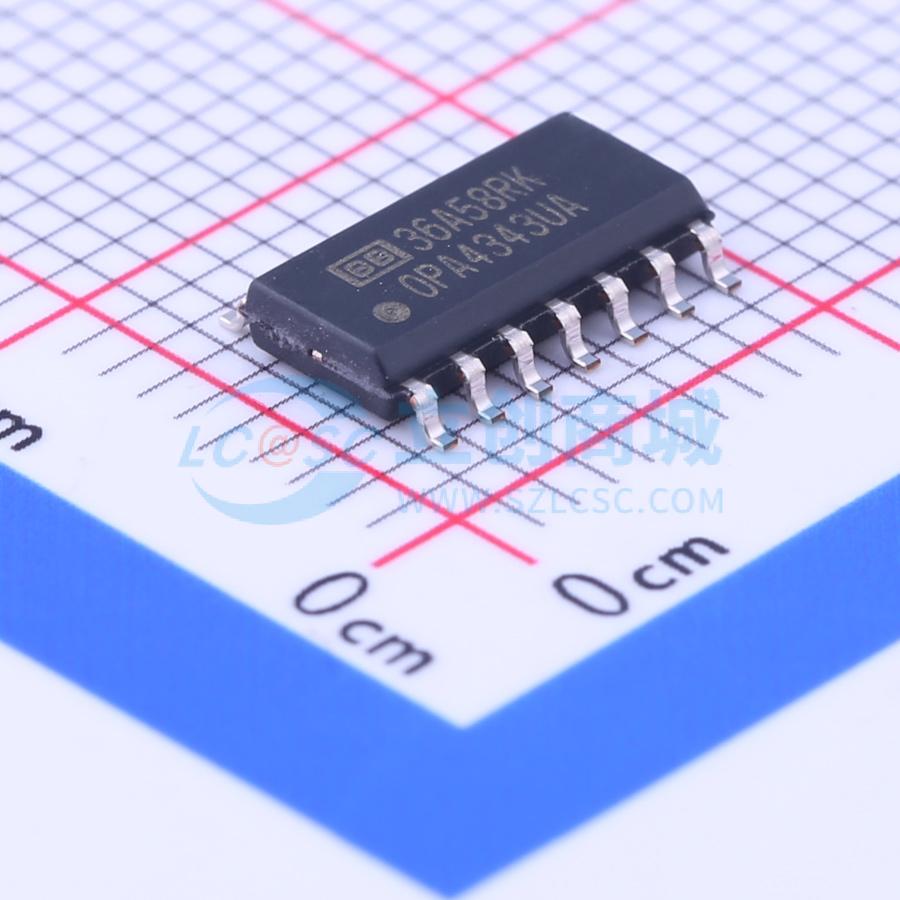

OPA4343UA

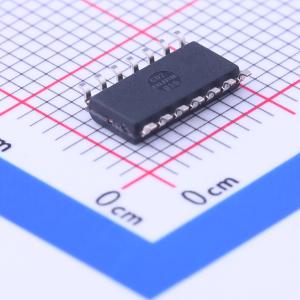

OPA4343UA
- 描述
- OPA4343 四通道、5.5V、5.5MHz、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA4343UA
- 商品编号
- C205927
- 商品封装
- SOIC-14
- 包装方式
- 管装
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 5.5MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 压摆率(SR) | 6V/us | |
| 输入偏置电流(Ib) | 0.2pA | |
| 输入失调电流(Ios) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 25nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 75dB | |
| 静态电流(Iq) | 850uA | |
| 输出电流 | 50mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 2.5V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 内置补偿 |
商品概述
OPA343系列是轨到轨CMOS运算放大器，为低成本小型应用设计，针对低压单电源供电工作优化。轨到轨输入输出与高速工作特性使其适合驱动采样模数转换器，也可用于通用场景、音频场景，还可在数模转换器输出端实现电流电压转换。单路、双路、四路版本规格一致，可为设计提供灵活性。芯片单电源工作电压最低可至2.5V，输入共模电压范围超出电源轨500mV，带100kΩ负载时输出电压摆幅可达到距电源轨1mV以内，动态响应出色，静态电流仅850μA。双路和四路设计采用完全独立电路，可实现最低串扰，避免相互干扰。单路OPA343提供SOT-23-5表面贴装和SO-8表面贴装封装；双路OPA2343提供MSOP-8表面贴装和SO-8表面贴装封装；四路OPA4343提供SSOP-16表面贴装、SO-14表面贴装和TSSOP-14表面贴装封装。芯片额定工作温度范围为-40℃~+85℃，可在-55℃~+125℃范围内工作，提供模型可用于设计分析。芯片采用0.6微米CMOS工艺制造，单位增益稳定，输出级为AB类，可驱动接在V+与地之间任意位置的600Ω负载，轨到轨输入输出摆幅可显著提升动态范围，尤其适合低电源供电应用，电源引脚需搭配0.01μF陶瓷电容去耦，该集成电路对静电放电敏感，操作需采取适当防护，不当处理和安装可能造成损坏。
商品特性
- 支持轨到轨输入输出
- 采用微型尺寸封装
- 带宽为5.5MHz
- 压摆率为6V/μs
- 总谐波失真加噪声低，1kHz条件下为0.0007
- 每通道静态电流低，为850μA
- 提供单路、双路、四路版本可选
- 输入共模电压范围超出电源轨500mV
- 100kΩ负载下输出摆幅距电源轨仅1mV
- 双路、四路版本采用完全独立电路，串扰低，无相互干扰
- 单位增益稳定
- 采用0.6微米CMOS工艺制造
- AB类输出级，可驱动600Ω负载
应用领域
- 驱动模数转换器
- PCMCIA卡
- 数据采集
- 音频处理
- 通信领域
- 有源滤波器
- 测试设备
- 通用运算放大场景
- 数模转换器输出电流电压转换
