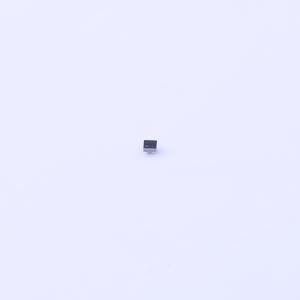

TPS22914CYFPR

TPS22914B/15B是一款小型，低RON，单通道负载开关，此负载开关具有受控转换率。此器件包括一个可在1.05V至5.5V输入电压范围内运行的N通道金属氧化物半导体场效应晶体管(MOSFET)，并可支持2A的最大持续电流。此开关由一个开/关输入控制，此输入能够与低电压控制信号直接对接。 小尺寸和低RON使得此器件非常适合于空间受限、电池供电类应用。此开关的宽输入电压范围使得它成为针对很多不同电压轨的多用途解决方案。器件的受控上升时间大大减少了由大容量负载电容导致的涌入电流，从而减少或消除了电源消耗。通过集成一个在开关关闭时实现快速输出放电(QOD)的143Ω下拉电阻器，TPS22915进一步减少了总体解决方案尺寸。 TPS22914B/15B采用小型、节省空间的0.78mm×0.78mm，0.4mm焊球间距，高度0.5mm，4引脚晶圆级芯片尺寸(WCSP)封装(YFP)。器件在自然通风环境下的额定运行温度范围为 -40°C至85°C。

• 集成单通道负载开关
• 输入电压范围：1.05V至5.5V
• 低导通电阻 (RON)
  • VIN = 5V时，RON = 37mΩ（典型值）
  • VIN = 3.3V时，RON = 38mΩ（典型值）
  • VIN = 1.8V时，RON = 43mΩ（典型值）
• 2A最大持续开关电流
• 低静态电流
  • VIN = 3.3V时为7.7μA（典型值）
• 低控制输入阀值允许使用1.0V或更高电压的通用输入输出(GPIO)接口
• 受控转换率，VIN = 3.3V时，tR = 64μs
• 快速输出放电（只适用于TPS22915）

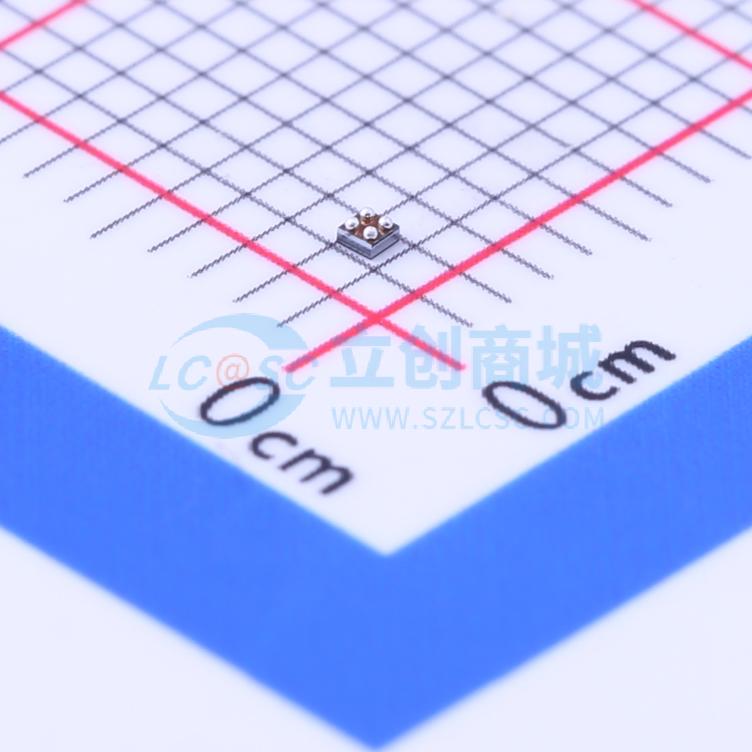

• 超小型晶圆级芯片尺寸封装0.78mm×0.78mm，0.4mm焊球间距，高度0.5mm (YFP)
• 静电放电(ESD)性能经测试符合JESD 22规范2kV人体模型(HBM)和1kV充电器件模型(CDM)

• 智能手机/手机
• 超薄/Ultrabook/笔记本电脑
• 平板电脑/平板手机
• 可佩戴技术
• 固态硬盘
• 数码照相机
