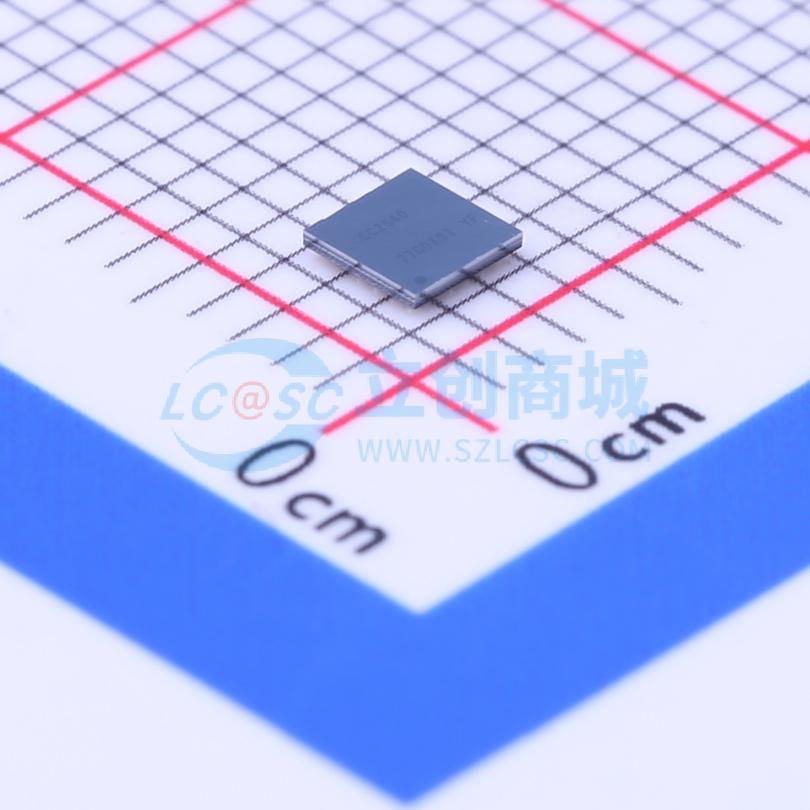

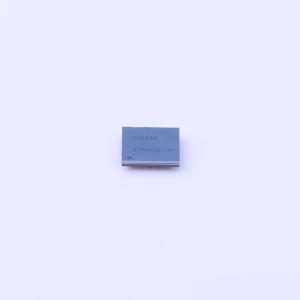

CC2640R2FYFVT

CC2640R2F 器件是一款无线微控制器(MCU)，主要适用于Bluetooth 4.2 和Bluetooth 5 低功耗应用。 此器件属于SimpleLink CC26xx 系列中的经济高效型超低功耗2.4GHz RF 器件。它具有极低的有源RF和MCU 电流以及低功耗模式流耗，可确保卓越的电池使用寿命，适合小型纽扣电池供电以及在能源采集型应用中使用。 SimpleLink Bluetooth 低功耗CC2640R2F 器件含有一个32 位ARM Cortex - M3 内核（与主处理器工作频率同为48MHz），并且具有丰富的外设功能集，其中包括一个独特的超低功耗传感器控制器。此传感器控制器非常适合连接外部传感器，还适合用于在系统其余部分处于睡眠模式的情况下自主收集模拟和数字数据。因此，CC2640R2F 器件成为注重电池使用寿命、小型尺寸和简便实用性的各类应用的理想选择。 这款Bluetooth 低功耗控制器和主机库嵌入在ROM 中，并在ARM Cortex - M0 处理器上单独运行。此架构可改善整体系统性能和功耗，并释放大量闪存以供应用。

• 微控制器：
  • 强大的ARM Cortex - M3，EEMBC CoreMark评分：142
  • 高达48MHz的时钟速度
  • 275KB非易失性存储器，包括128KB系统内可编程闪存
  • 高达28KB系统SRAM，其中20KB为超低泄漏静态随机存取存储器(SRAM)
  • 8KB SRAM，适用于缓存或系统RAM使用
  • 2引脚cJTAG和JTAG调试
  • 支持无线升级(OTA)
• 超低功耗传感器控制器：
  • 可独立于系统其余部分自主运行
  • 16位架构
  • 2KB超低泄漏代码和数据SRAM
• 在ROM中存储高效代码尺寸架构，装载驱动程序、TI - RTOS和蓝牙软件，为应用程序提供更多闪存空间
• 封装符合RoHS标准：

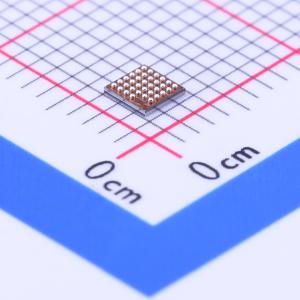

  • 2.7mm × 2.7mm YFV DSBGA34封装（14个GPIO）
  • 4mm × 4mm RSM VQFN32封装（10个GPIO）
  • 5mm × 5mm RHB VQFN32封装（15个GPIO）
  • 7mm × 7mm RGZ VQFN48封装（31个GPIO）
• 外设：
  • 所有数字外设引脚均可连接任意GPIO
  • 四个通用定时器模块（8×16位或4×32位，均采用脉宽调制(PWM)）
  • 12位模数转换器(ADC)、200MSPS、8通道模拟多路复用器
  • 持续时间比较器
  • 超低功耗模拟比较器
  • 可编程电流源
  • UART
  • 2个同步串行接口(SSI)（SPI、MICROWIRE和TI）
  • I2C
  • I2S
  • 实时时钟(RTC)
  • AES - 128安全模块
  • 真随机数发生器(TRNG)
  • 10、14、15或31个GPIO，具体取决于所用封装选项
  • 支持八个电容感测按钮
  • 集成温度传感器
• 外部系统：
  • 片上内部DC - DC转换器
  • 极少的外部组件
  • 无缝集成SimpleLink CC2590和CC2592范围扩展器
  • 与采用4mm × 4mm和5mm × 5mm VQFN封装的SimpleLink CC13xx引脚兼容
• 低功耗：
  • 宽电源电压范围
  • 正常工作电压：1.8V至3.8V
  • 外部稳压器模式：1.7V至1.95V
  • 有源模式RX：5.9mA
  • 有源模式TX (0dBm)：6.1mA
  • 有源模式TX (+5dBm)：9.1mA
  • 有源模式MCU：61µA/MHz
  • 有源模式MCU：48.5 CoreMark/mA
  • 有源模式传感器控制器：0.4mA + 8.2μA/MHz
  • 待机电流：1.1μA（RTC运行，RAM/CPU保持）
  • 关断电流：100nA（发生外部事件时唤醒）
• 射频(RF)部分：
  • 2.4GHz RF收发器，符合Bluetooth低功耗(BLE) 4.2和5规范
  • 出色的接收器灵敏度（BLE对应 - 97dBm）、可选择性和阻断性能
  • 102dB (BLE)的链路预算
  • 最高达+5dBm的可编程输出功率
  • 单端或差分RF接口
  • 适用于符合各项全球射频规范的系统：
    • ETSI EN 300 328（欧洲）
    • EN 300 440 2类（欧洲）
    • FCC CFR47第15部分（美国）
    • ARIB STD - T66（日本）
• 工具和开发环境：
  • 功能全面的开发套件
  • 针对不同RF配置的SmartRF工具产品组合
  • Sensor Controller Studio
  • IAR Embedded Workbench（用于ARM）
  • Code Composer Studio
  • CCS Cloud

• 家庭和楼宇自动化：
  • 已联网家用电器
  • 照明
  • 安全锁
  • 网关
  • 安防系统
  • 温度计
  • SpO2
  • 血糖仪和血压计
  • 体重秤
  • 助听器
• 工业：
  • 运动和健身设备
  • 物流
  • 生产制造自动化
  • 资产跟踪和管理
  • HMI和远程显示
  • 访问控制
  • 活动监视器和健身追踪器
  • 心率监视器
  • 跑步和自行车传感器
  • 运动手表
  • 健身房器械
  • 团体运动装备
• 零售：
  • 信标
  • 广告
  • 电子货架标签(ESL)和价格标签
  • 销售点和支付系统
• HID：
  • 语音远程控制
  • 游戏键盘和鼠标
