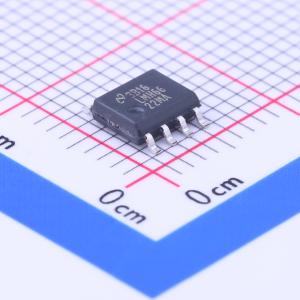

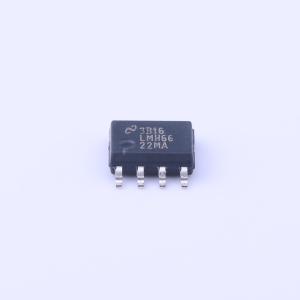

温馨提醒：图片仅供参考，商品以实物为准

LMH6622MA/NOPB

描述: LMH6622 双路宽带、低噪声、160MHz 运算放大器
品牌名称: TI(德州仪器)
商品型号: LMH6622MA/NOPB
商品编号: C205917
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.173克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	2
	轨到轨	-
	增益带宽积(GBW)	160MHz
	输入失调电压(Vos)	200uV
	输入失调电压温漂(Vos TC)	1uV/℃
	压摆率(SR)	85V/us
	输入偏置电流(Ib)	10uA
	输入失调电流(Ios)	40nA

	属性	参数值
	输入电压噪声密度(eN)	1.6nV/√Hz@100kHz
	共模抑制比(CMRR)	80dB
	静态电流(Iq)	4.3mA
	输出电流	90mA
	工作温度	-40℃~+85℃
	单电源电压	5V~12V
	双电源电压(Vee~Vcc)	-6V~-2.5V；2.5V~6V
	功能特性	去补偿稳定

商品概述

LMH6622是一款双路高速电压反馈运算放大器，专门针对低噪声性能进行优化。其输入电压噪声为1.6nV/√Hz，输入电流噪声为1.5pA/√Hz，带宽为160MHz，谐波失真可达90dBc，是xDSL设计接收通道放大器的理想选择。该器件可在双电源模式±2.5V至±6V下工作，也可在单电源配置+5V至+12V下工作，增益满足AV≥2或AV≤-1时可保持稳定。采用先进VIP10工艺制造，可在仅4.3mA/放大器的电流消耗下实现160MHz带宽，有8引脚SOIC和8引脚VSSOP两种封装可供选择。

商品特性

典型测试条件：VS=±6V，环境温度25℃，除非另有说明
闭环增益+2时带宽为160MHz
电源电压范围：双电源±2.5V至±6V，单电源+5V至+12V
压摆率为85V/μs
电源电流为4.3mA/每放大器
输入共模电压范围为-4.75V至+5.7V
负载电阻100Ω时输出电压摆幅为±4.6V
输入电压噪声为1.6nV/√Hz
输入电流噪声为1.5pA/√Hz
线性输出电流为90mA
谐波失真可达90dBc
增益满足AV≥2或AV≤-1时可保持稳定
提供8引脚SOIC、8引脚VSSOP两种封装

应用领域

xDSL接收器
低噪声仪器前端
超声前置放大器
有源滤波器
手机基站
xDSL设计接收通道放大器
差分模数驱动器
