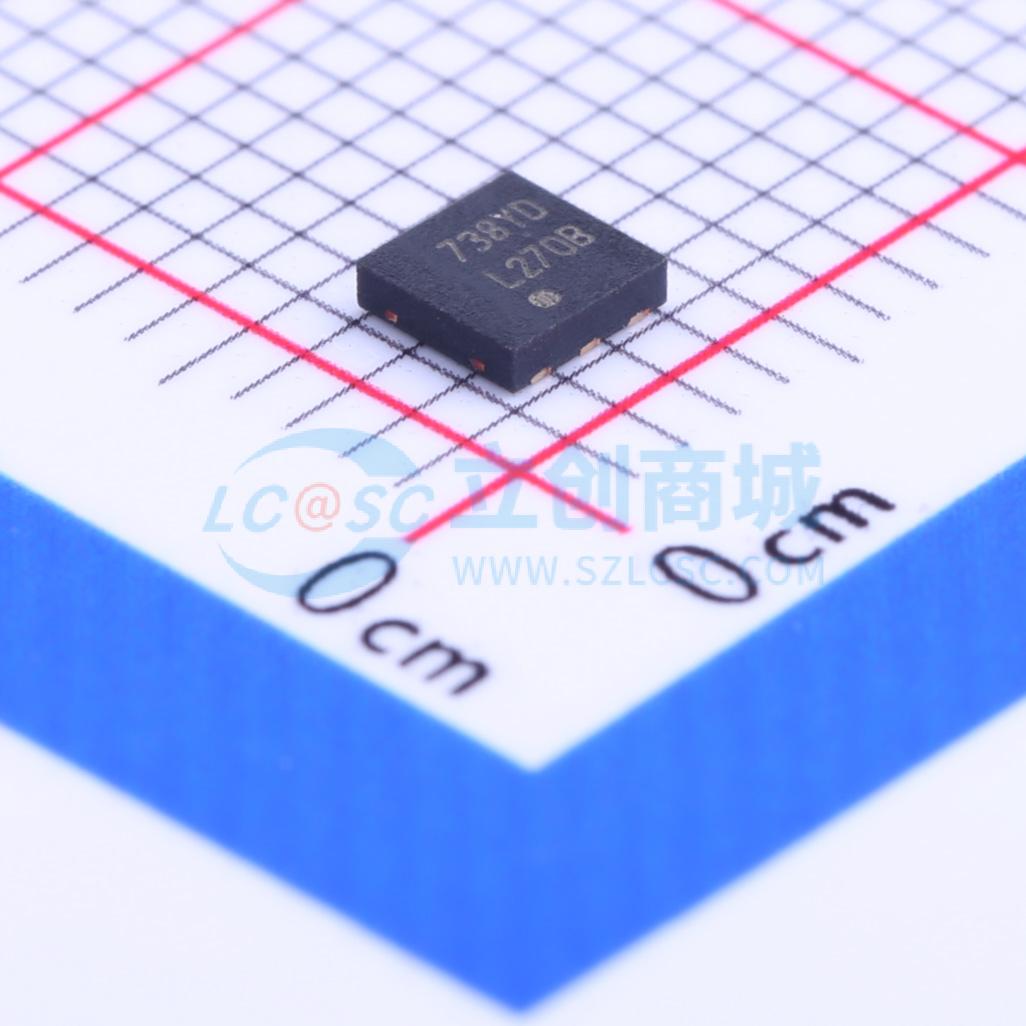

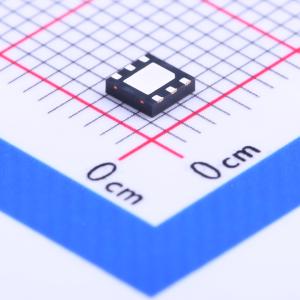

温馨提醒：图片仅供参考，商品以实物为准

LMR62421XSD/NOPB

2.1A 低侧开关稳压器用于升压和 SEPIC DC-DC 调节

描述: LMR62421 采用 SOT-23 封装的 SIMPLE SWITCHER、2.7V 至 5.5V、24V 输出电压、2.1A 升压转换器
品牌名称: TI(德州仪器)
商品型号: LMR62421XSD/NOPB
商品编号: C202278
商品封装: WSON-6-EP(3x3)
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

LMR62421是一款易用、节省空间的2.1A低端开关稳压器，非常适合用于升压和SEPIC直流-直流调节。它具备所有有源功能，可在最小的PCB面积内实现本地直流/直流转换，具有快速瞬态响应和精确调节功能。开关频率内部设定为1.6 MHz，允许使用极小的表面贴装电感器和贴片电容器，同时效率接近90%。电流模式控制和内部补偿使其易于使用，元件数量最少，并能在广泛的工作条件下实现高性能调节。外部关断功能的超低待机电流为80 nA，非常适合便携式应用。微型5引脚SOT - 23和6引脚WSON封装可节省空间。其他特性包括内部软启动、降低浪涌电流的电路、逐脉冲电流限制和热关断。

商品特性

输入电压范围为2.7V至5.5V
输出电压高达24V
开关电流高达2.1A
1.6 MHz开关频率
低关断静态电流，80 nA
逐周期电流限制
内部补偿
内部软启动
5引脚SOT - 23（2.92x2.84x1mm）和6引脚WSON（3x3x0.8mm）封装
完全支持WEBENCH电源设计器

应用领域

3.3V、5V电源轨的升压/SEPIC转换
空间受限的应用
嵌入式系统
LCD显示器
LED应用

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 100 个)

个

起订量：100 个1个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~5.5V
	输出电压	2.7V~24V
	输出电流	2.1A
	开关频率	1.6MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式；SEPIC
	静态电流(Iq)	7mA
	开关管(内置/外置)	内置
	输出类型	可调
