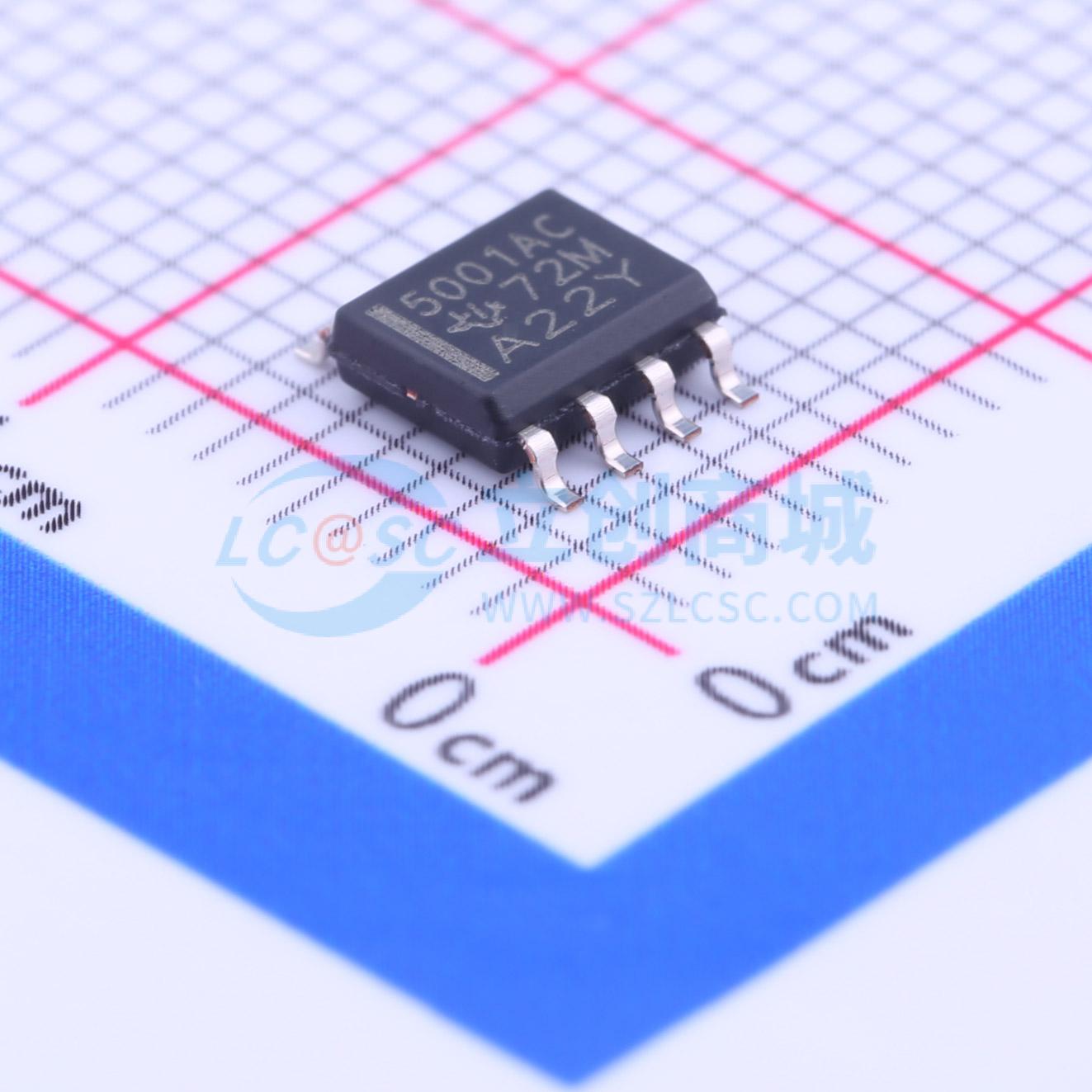

TL5001ACDR

TL5001和TL5001A在单个单片芯片上集成了脉宽调制（PWM）控制电路所需的所有功能。TL5001/A主要为电源控制而设计，包含一个误差放大器、一个稳压器、一个振荡器、一个带有死区时间控制输入的PWM比较器、欠压锁定（UVLO）、短路保护（SCP）和一个集电极开路输出晶体管。TL5001A的典型参考电压容差为±3%，而TL5001为±5%。 误差放大器的共模电压范围为0 V至1.5 V。误差放大器的同相输入端连接到一个1 V的参考电压。通过在死区时间控制（DTC）引脚和地（GND）之间连接一个外部电阻，可以将死区时间控制（DTC）设置为提供0%至100%的死区时间。振荡器频率通过将RT引脚通过一个外部电阻连接到地来设置。在VCC电压较低的情况下，欠压锁定（UVLO）电路会关闭输出，直到VCC恢复到其正常工作范围。 TL5001C和TL5001AC的工作温度范围为-20℃至85℃。TL5001I和TL5001AI的工作温度范围为-40℃至85℃。TL5001Q和TL5001AQ的工作温度范围为-40℃至125℃。TL5001M和TL5001AM的工作温度范围为-55℃至125℃。

• 内部欠压锁定电路
• 内部短路保护
• 振荡器频率：20 kHz至500 kHz
• 可变死区时间可实现全范围控制
• 参考电压容差为±3%（TL5001A）

汽车应用
