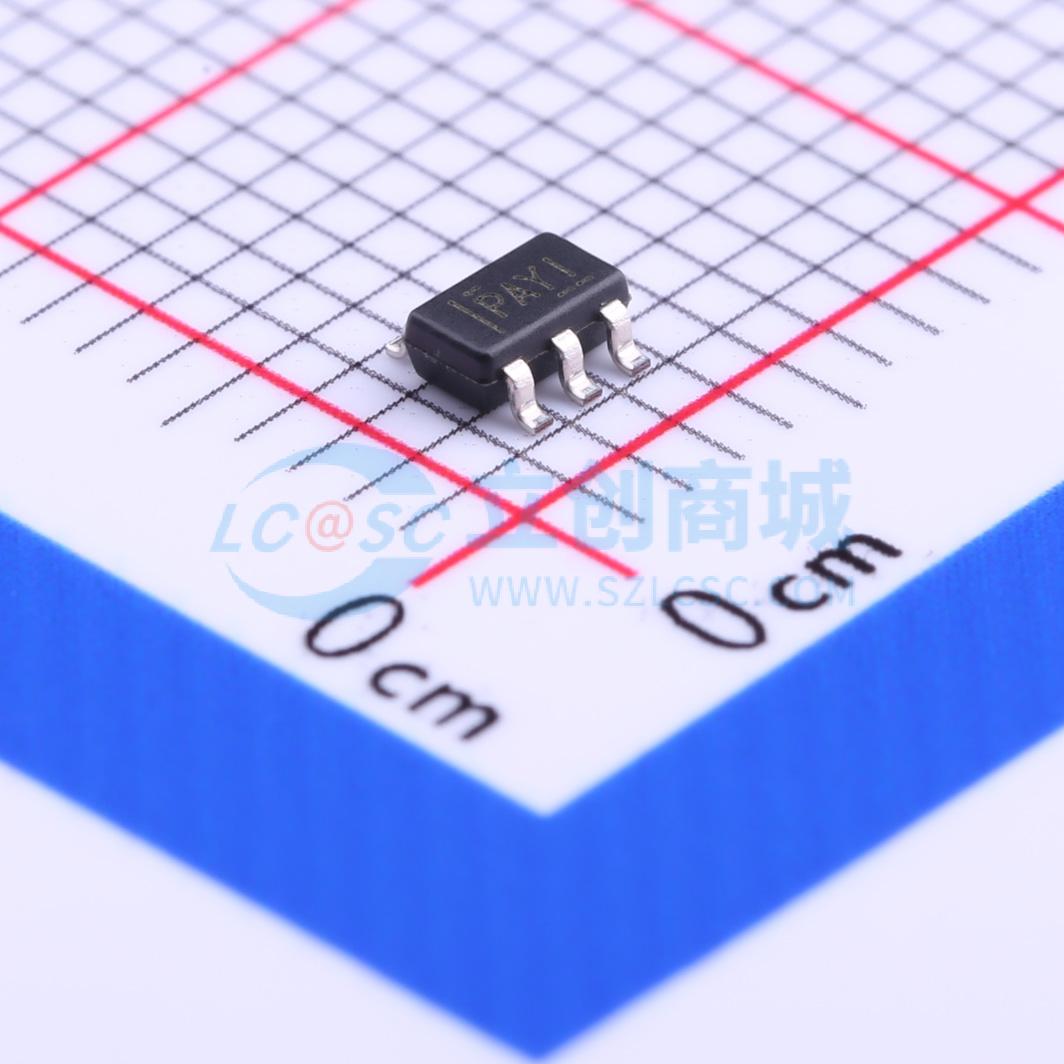

温馨提醒：图片仅供参考，商品以实物为准

TPS2829DBVR

单通道高速MOSFET驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS2829 具有 40V VDD 的 2A/2A 单路栅极驱动器
品牌名称: TI(德州仪器)
商品型号: TPS2829DBVR
商品编号: C202321
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

TPS28xx单通道高速MOSFET驱动器能够向高容性负载提供高达2 A的峰值电流。通过使用BiCMOS输出，可实现高开关速度（典型tr和tf = 14 ns）。典型阈值开关电压为VCC的2/3和1/3。该设计从本质上降低了直通电流。 TPS2816至TPS2819器件配备了一个稳压器，允许在14 V至40 V的电源输入下工作。只要功耗不超过封装限制，稳压器输出可用于为其他电路供电。如果不需要稳压器，VDD（稳压器输入）应连接到VCC。TPS2816和TPS2817输入电路包含一个有源上拉电路，使用集电极开路PWM控制器时无需外部电阻。TPS2818和TPS2819与TPS2816和TPS2817相同，只是省略了有源上拉电路。TPS2828和TPS2829与TPS2818和TPS2819相同，只是省略了内部电压稳压器，当输入为高电平或低电平时，静态电流可降至小于15 μA。 TPS28xx系列器件采用5引脚SOT - 23（DBV）封装，工作环境温度范围为 - 40℃至125℃。

商品特性

2 A峰值输出电流
4 V至14 V驱动器电源电压范围；内部稳压器可将范围扩展至40 V（TPS2816、TPS2817、TPS2818、TPS2819）
5引脚SOT - 23封装
- 40℃至125℃环境温度工作范围
高度抗闩锁
最大25 ns上升/下降时间和最大40 ns传播延迟（1 nF负载）
ICC：最大15 μA（TPS2828、TPS2829）

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交17单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	-
	负载类型	MOSFET
	驱动通道数	1
	灌电流(IOL)	2A
	拉电流(IOH)	2A
	工作电压	4V~14V

	属性	参数值
	上升时间(tr)	14ns
	下降时间(tf)	14ns
	传播延迟 tpLH	24ns
	传播延迟 tpHL	24ns
	工作温度	-40℃~+125℃
	静态电流(Iq)	15uA
