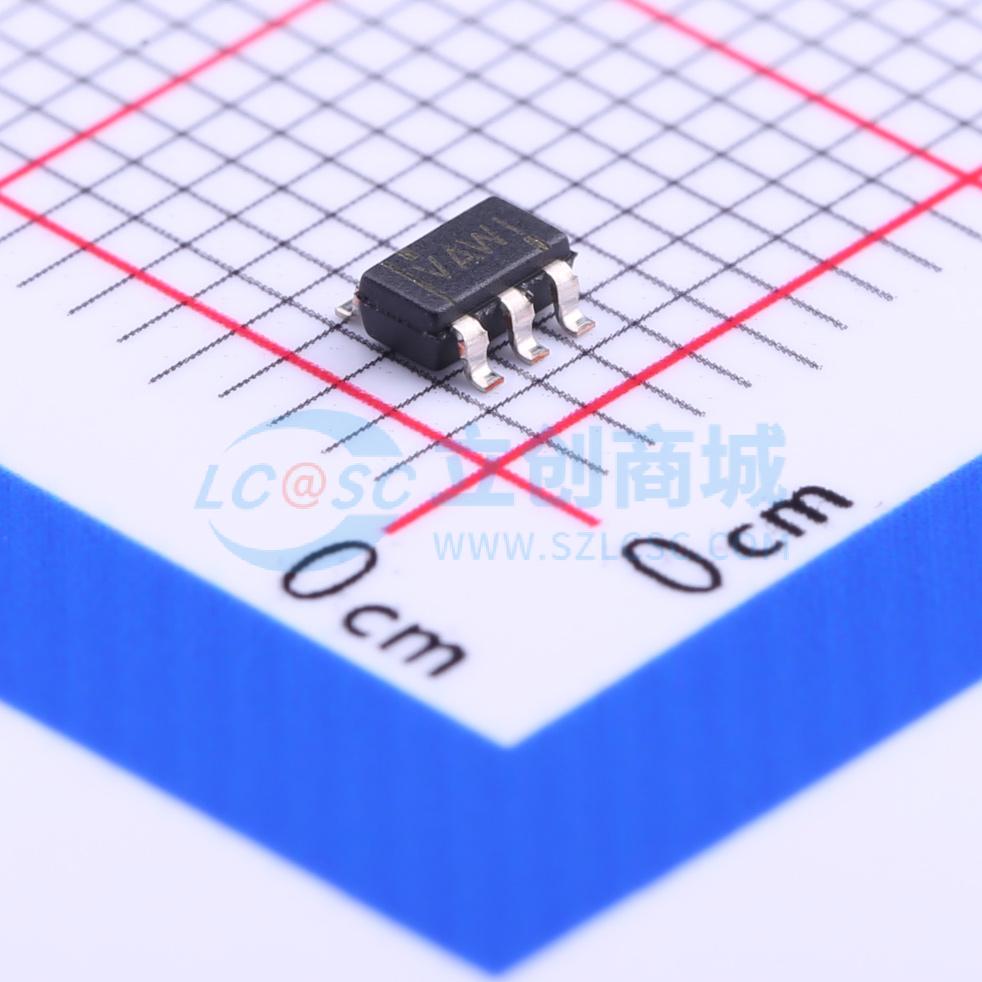

温馨提醒：图片仅供参考，商品以实物为准
TLV2401IDBVR
具备反接电池保护功能的880 nA/通道、轨到轨输入/输出运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TLV2401 单通道、16V 5.5kHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV2401IDBVR
- 商品编号
- C202319
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 5.5kHz | |
| 输入失调电压(Vos) | 390uV | |
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 压摆率(SR) | 2.5V/us | |
| 输入偏置电流(Ib) | 300pA | |
| 输入失调电流(Ios) | 250pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 500nV/√Hz@100Hz | |
| 共模抑制比(CMRR) | 120dB | |
| 静态电流(Iq) | 880nA | |
| 输出电流 | 260uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.5V~16V | |
| 双电源电压(Vee~Vcc) | -8V~-1.25V；1.25V~8V | |
| 功能特性 | 过压保护 |
商品概述
TLV240x是单电源运算放大器系列产品，具有微功耗特性，提供不同温度等级与多种封装规格可选。
商品特性
- 微功耗运行，单通道电流小于1μA，典型值为880nA每通道
- 输入共模范围超过电源轨，范围为-0.1V至VCC+5V
- 支持最高18V反向电池保护，可避免电池安装不当引发过流损坏器件
- 轨到轨输入输出
- 增益带宽积为5.5kHz
- 电源电压工作范围为2.5V至16V，最大推荐电源电压为16V
- 输入可承受高于正电源轨5V的电压，不会造成器件损坏
- 输入偏置电流极低，可搭配兆欧级Ω电阻使用
- 直流精度良好，典型失调电压低至390μV，共模抑制比为120dB，2.7V下开环增益最小值为130V/mV
- 电气特性在2.7V、5V、15V下均有明确规定，可在低至2.5V电压下正常工作
- 工作温度分两个等级：商业级为0℃至70℃，工业级为-40℃至125℃
- 提供多种封装规格：单通道产品有5引脚SOT-23封装，双通道产品有8引脚MSOP封装，四通道产品有TSSOP封装，同时也提供PDIP和SOIC封装
- 最大额定参数：电源VCC为17V，差分输入电压范围为±20V，任意输入电流范围为±10mA，输出电流范围为±10mA，最大结温为150℃，存储温度范围为-65℃至150℃，距离壳体1.6mm处引脚10秒焊接温度为260℃
应用领域
- 适用于便携式长续航工作场景
- 可用于锂离子电池供电系统
- 可搭配微功耗微控制器使用
