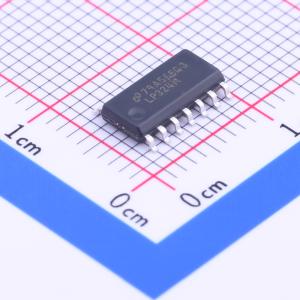

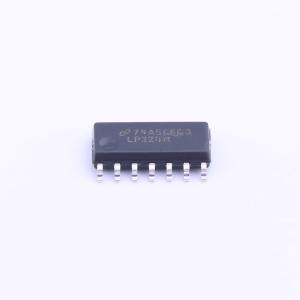

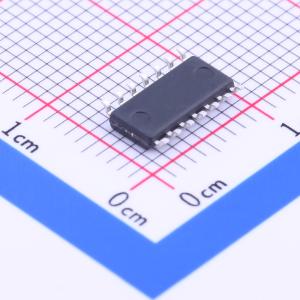

温馨提醒：图片仅供参考，商品以实物为准
LP324MX/NOPB
低功耗四通道运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LP324-N 工作温度范围为 0°C 至 70°C 的四路、32V、100kHz、低 Iq（21μA/通道）运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LP324MX/NOPB
- 商品编号
- C205905
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 100kHz | |
| 输入失调电压(Vos) | 9mV | |
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 压摆率(SR) | 50V/ms | |
| 输入偏置电流(Ib) | 20nA | |
| 输入失调电流(Ios) | 4nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 75dB | |
| 静态电流(Iq) | 250uA | |
| 输出电流 | 35mA | |
| 工作温度 | 0℃~+70℃ | |
| 单电源电压 | 3V~32V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 内置补偿 |
商品概述
LP324-N/LP2902-N是微功耗四运算放大器，该系列包含四个独立的高增益、内部补偿的微功耗运算放大器，适合在电池系统中工作，可保持良好的输入规格，电源消耗极低。器件的输入共模范围和输出源范围包含地电位，适合单电源应用。器件内置有限的ESD保护，存储或操作时应采取措施防止MOS栅极受到静电损坏，输出为B类输出级。
商品特性
- 典型低电源电流为85μA
- 典型低失调电压为2mV
- 典型低输入偏置电流为2nA
- 输入共模范围可达地电位
- 可与CMOS逻辑接口
- 宽电源电压范围：LP324-N为3V~32V，LP2902-N为3V~26V
- 提供小外形封装
- 与LM324引脚对引脚兼容
- 引脚布局经过设计，可简化印刷电路板布局：所有放大器的反相输入与输出相邻，输出布置在封装角落
- 可承受较大的差分输入电压，无需输入差分电压保护二极管，差分输入电压大于V+也不会损坏器件
- 输出最大源电流约为30mA
- LP2902-N工作环境温度范围为-40℃~+85℃，LP324-N工作环境温度范围为0℃~+70℃
应用领域
- 电池供电系统
- 便携式仪器仪表
- 电池备份设备
- 要求良好直流性能、低电源电流的电路
- 单电源应用场景
