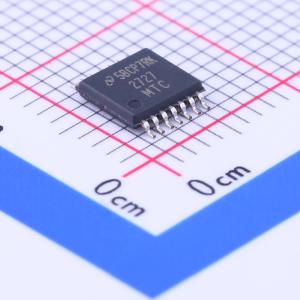

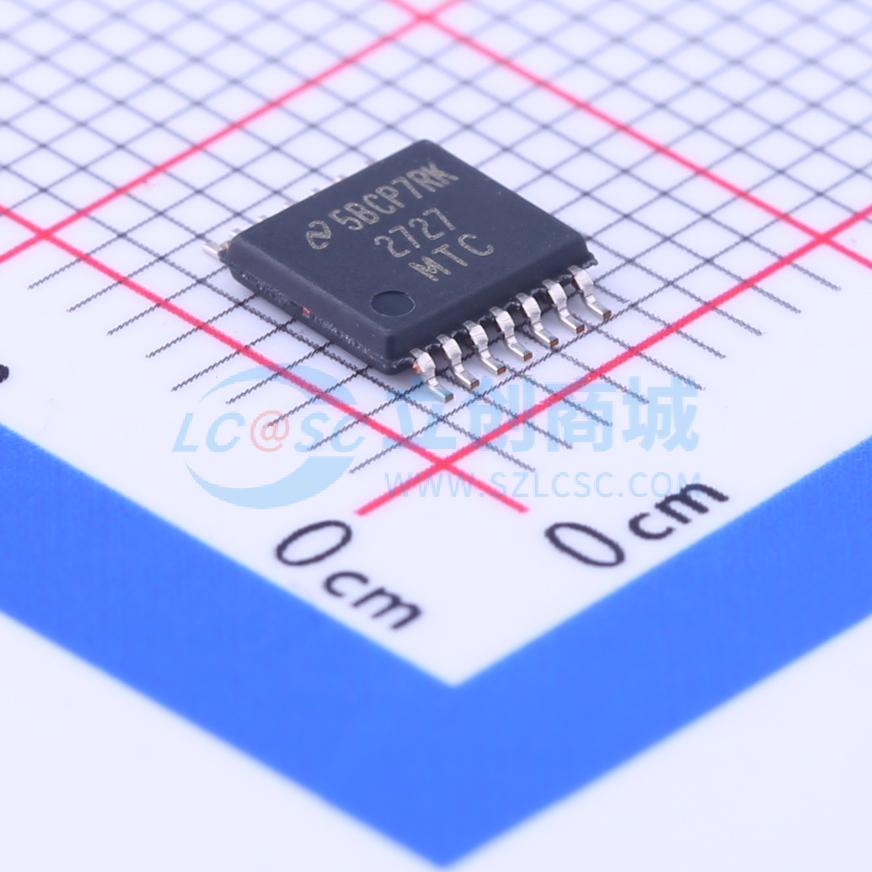

温馨提醒：图片仅供参考，商品以实物为准

LM2727MTC/NOPB

LM2727同步降压调节器控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2727是一款高效率的同步降压调节器控制器,适用于低输出电压应用。其输入电压范围为2.2V至16V,输出电压可调至0.6V。该控制器采用固定频率电压模式PWM控制架构,开关频率可调范围为50kHz至2MHz。LM2727还具备软启动、电源良好标志、输出使能等功能,适用于需要高效率和灵活设计的电源系统。
品牌名称: TI(德州仪器)
商品型号: LM2727MTC/NOPB
商品编号: C205910
商品封装: TSSOP-14
包装方式: 管装
商品毛重: 0.204克(g)

商品参数

商品概述

LM2727和LM2737是高速、同步开关稳压器控制器。它们旨在控制0.7A至20A的电流，转换效率高达95%。LM2727采用输出过压和欠压锁断功能。对于不需要锁断功能的应用，可以使用LM2737。通过电源正常标志、可调软启动和输出使能功能可实现电源的上电和下电时序控制。LM2727和LM2737采用低电流5V偏置供电，可将2.2V至16V的电源轨进行转换。这两款器件均采用固定频率、电压模式的PWM控制架构，通过调节外部电阻的值，开关频率可在50kHz至2MHz之间进行调整。通过监测低端MOSFET导通电阻上的压降来实现电流限制，这有助于改善低占空比工作情况。宽范围的工作频率使电源设计人员能够灵活地微调元件尺寸、成本、噪声和效率。自适应、非重叠的MOSFET栅极驱动器和高端自举结构有助于进一步提高效率。高端功率FET漏极电压范围为2.2V至16V，输出电压可调节至低至0.6V。

商品特性

输入电源电压范围：2.2V至16V
输出电压可调节至低至0.6V
电源正常标志、可调软启动和输出使能，便于实现电源时序控制
输出过压和欠压锁断功能（LM2727）
输出过压和欠压标志（LM2737）
参考精度：1.5%（0℃ - 125℃）
无需检测电阻的电流限制功能
软启动功能
开关频率范围：50kHz至2MHz
TSSOP - 14封装

应用领域

电缆调制解调器
机顶盒/家庭网关
DDR核心电源
高效分布式电源
核心电源的局部稳压

优惠活动

购买数量

(94个/管，最小起订量 1 个)

个

起订量：1 个94个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~5.5V
	输出电压	-
	输出电流	-
	开关频率	2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	-
